AUFBAU & ANSCHLÜSSE
1.
Befestigen Sie den Plattenteller -1- auf dem Motor. Legen Sie dazu den Plattenteller über die Plattentellernabe -2-.
2.
Legen Sie die mitgelieferte Gummimatte auf den Plattenteller -1-.
3.
Stecken Sie das Gegengewicht -9- auf die Gegengewichtsstange -10-.
HINWEIS! Die Gegengewichtsskala muss dabei nach vorne zeigend sein.
4.

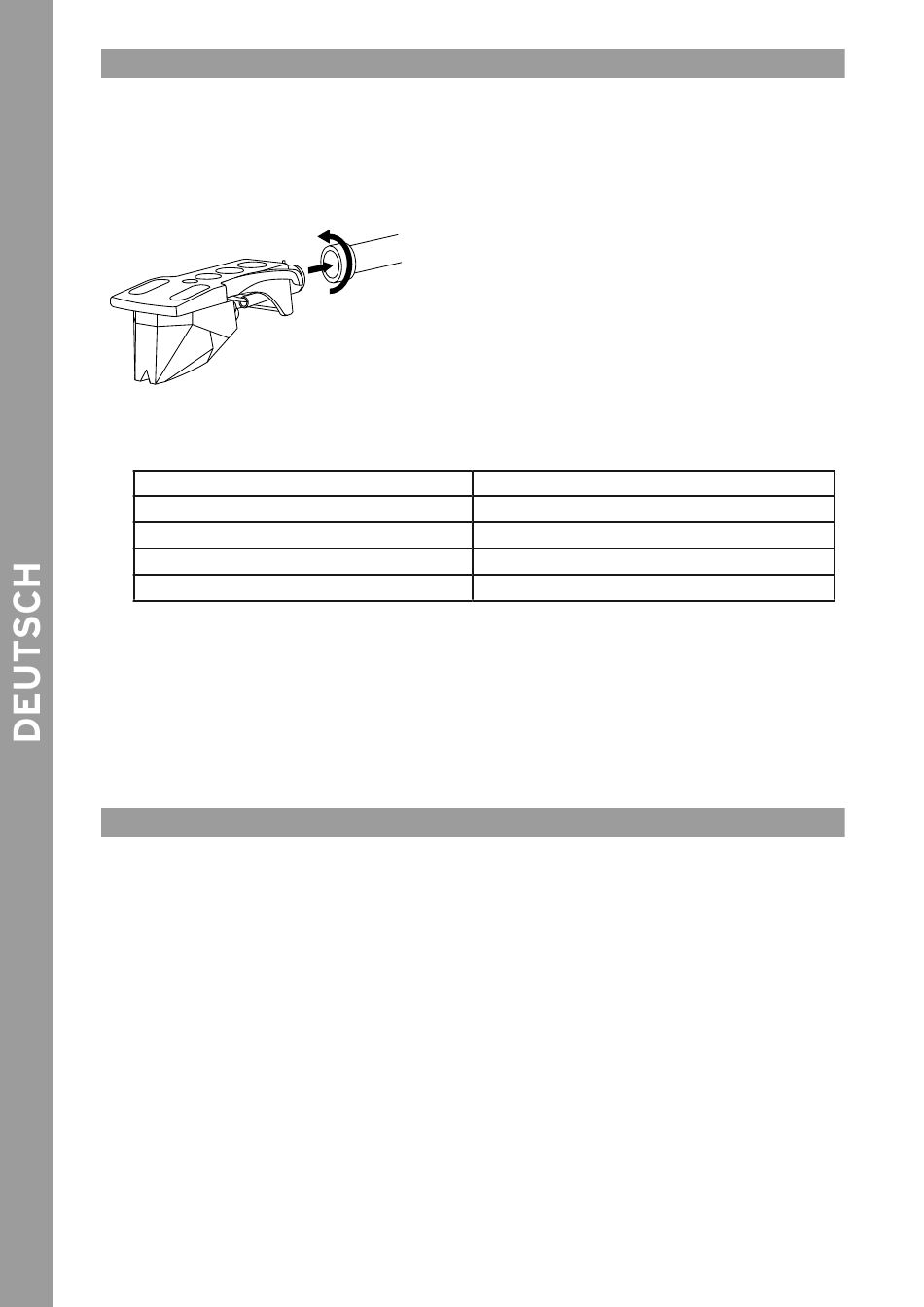

Schrauben sie das Headshell mit Tonabnehmersystem -4- in den Tonarm -5- ein. Das Tonabnehmersystem lässt sich bei Bedarf leicht
austauschen (siehe Grafik).
a) Lösen Sie zunächst die Befestigungsschrauben an dem Headshell und ziehen Sie die Kabel des mitgelieferten Tonabnehmersystems ab.
b) Entfernen Sie das alte Tonabnehmersystem aus dem Headshell.
Farbe:
Weiß (L+)
Blau (L-)
Rot (R+)
Grün (R-)
c) Verbinden Sie nun die Anschlussdrähte des Headshells mit den Anschlüssen des Tonabnehmersystems und beachten Sie die
Übereinstimmung der Drähtebelegung (siehe Grafik).
d) Ziehen Sie die Befestigungsschrauben an dem Headshell fest an.
e) Richten Sie den Tonabnehmer mit Hilfe einer CAP-Schablone (Cartridge Protractor im Baerwald Prinzip) im Headshell aus.
5.
Verbinden Sie die das mitgelieferte Cinch-Kabel (RCA) mit den Audio-Ausgangsbuchsen -11- und schließen Sie das Kabel an einen
Phono-Eingang Ihres Verstärkers oder HiFi-Anlage an. Verbinden Sie zudem das Erdungskabel mit dem Erdungsanschluss -16- Ihres Turn X
und Ihres Verstärkers oder HiFi-Soundsystems.
6.
Verbinden Sie das Netzteil mit der Anschlussbuchse -14- und mit einer Steckdose.

BEDIENUNG

1.
Gegengewicht
Bewegen Sie den Tonarm -5- bis kurz vor den Plattenteller -1- . Stellen Sie den Tonarmlift -7- auf die Position „AB". Stellen Sie das
Gegengewicht -9- durch Drehen im Uhrzeigersinn so ein, dass der Tonarm -5- weder nach oben noch nach unten kippt, d.h. er sollte parallel
zur Platte ausbalanciert sein. Führen Sie den Tonarm -5- anschließend wieder zurück in die Tonarmstütze -6-. Stellen Sie die
Gegengewichtsskala am Gegengewicht -9- so ein, dass die Position „0" über der Markierungslinie steht. Drehen Sie das Gegengewicht
weiter im Uhrzeigersinn, bis die Skala den Wert anzeigt, welcher der empfohlenen Nadelauflagekraft des Tonabnehmersystems entspricht.
2.
Anti-Skating-Rad
Stellen Sie das Anti-Skating Rad -8- so ein, dass der Wert dem der Nadelauflagekraft des Tonabnehmersystems entspricht.
3.
Strom einschalten
Nachdem alle Anschlüsse & Einstellungen vorgenommen wurden, können Sie das Gerät mit dem ON/OFF Schalter -15- einschalten.
4.
Abspielen
Legen Sie die Schallplatte auf die Gummimatte auf dem Plattenteller -1-. Wählen Sie mit dem OFF/33/45/78 Umschalter -3- die passende
Geschwindigkeit für Ihren Tonträger. Entfernen Sie den Nadelschutz vom Tonabnehmersystem -4-. Stellen Sie nun den Tonarmlift -7- in die
Position „AUF" und bewegen Sie den Tonarm -5- über die gewünschte abzuspielende Stelle der Schallplatte. Stellen Sie dann den Tonarmlift
-7- in die Position „AB", so dass sich der Tonarm auf die Schallplattenrille senkt.
HINWEIS! Sie können den Tonarmlift auch dauerhaft in der Position „AB" belassen und den Tonarm manuell auf die gewünschte Stelle absenken.
Achten Sie dabei darauf, die Nadel des Tonabnehmersystems nicht zu beschädigen.
5.
Abspielen von Schallplatten mit 78 RPM (Schellack)
Bitte beachten Sie, dass für Schellack-Platten ein geeignetes Tonabnehmersystem für 78 RPM Schellack-Platten gewählt werden sollte.
6.
Abdeckhaube (Staubschutz)
Setzen Sie die Staubschutzhaube auf die Scharniere und dann die Scharniere in die vorgesehenen Halterungen -13- ein. Die Abdeckhaube
dient zum Staubschutz und sicheren Aufbewahrung Ihres Plattenspielers. Allerdings empfehlen wir während der Wiedergabe von
Schallplatten die Abdeckhaube zu entfernen, da sie sich sonst störend auf das Klangbild auswirken kann. Ferner, sollte Ihr Plattenspieler
auf eine möglichst resonanzfreie Unterlage wie beispielsweise einer Multiplexplatte oder Holz platziert werden.
6
Kanal und Polung
Links, Plus-Pol
Links, Minus-Pol
Rechts, Plus-Pol
Rechts, Minus-Pol
