AUFBAU & ANSCHLÜSSE
1. Befestigen Sie den Plattenteller -1- auf dem Motor. Legen Sie dazu den Plattenteller über die Nabe -2-.
2. Legen Sie die mitgelieferte Gummimatte über die Nabe -2- auf den Plattenteller.
3. Stecken Sie das Gegengewicht -14- auf den Tonarm -7-.
HINWEIS! Die Gegengewichtsskala -13- muss dabei nach vorne zeigend sein.

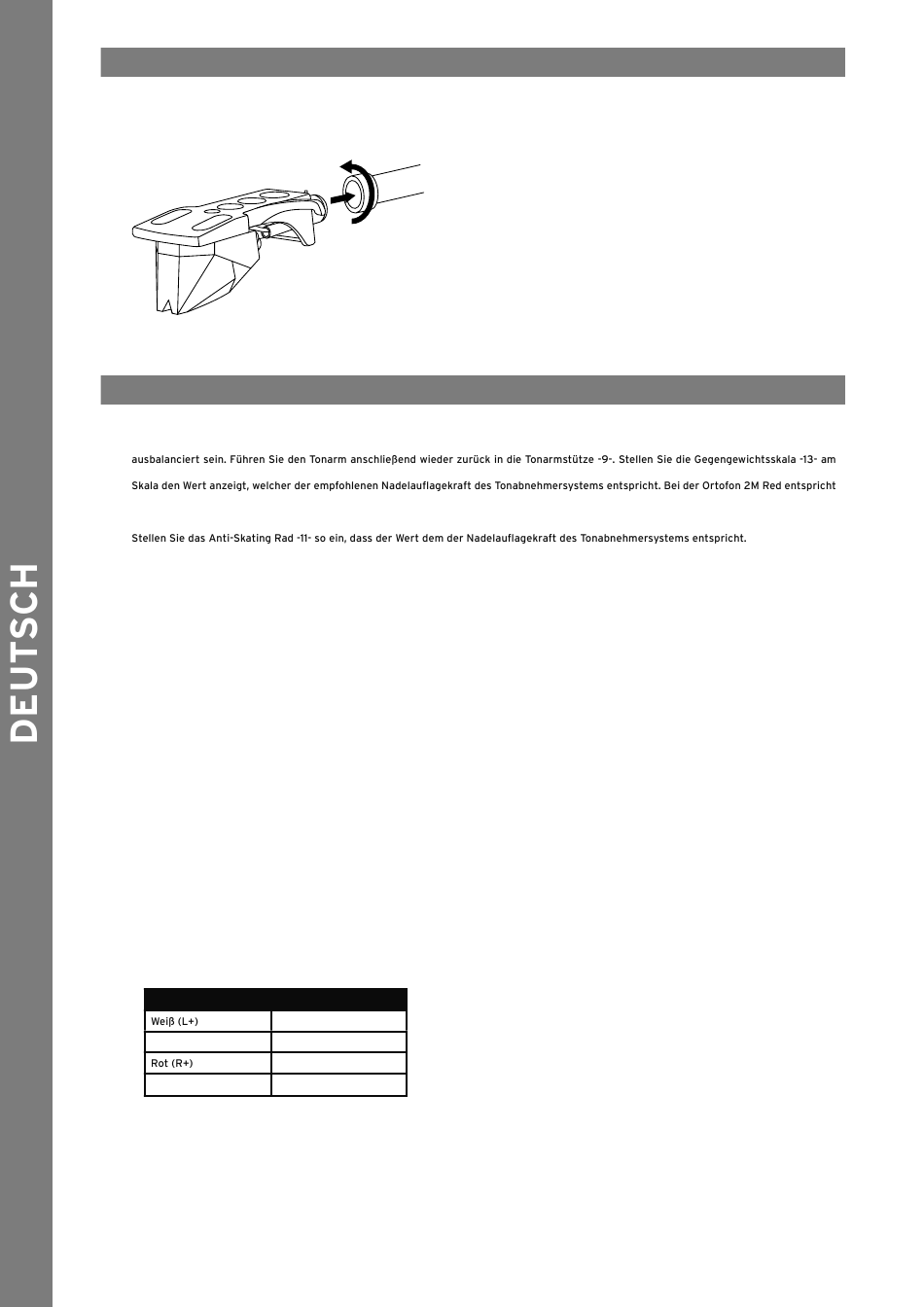

4. Schrauben Sie das Headshell -6- in den Tonarm -7- ein, nachdem Sie Ihr Tonabnehmersystem am Headshell wie folgt montiert haben:
5. Verbinden Sie das Audio-Ausgangskabel -15- mit den Audio-Eingängen Ihres Mischpults oder Verstärkers.
6. Verbinden Sie den Erdungsdraht jeweils an der Erdungsschraube -16- des TURN5 und Ihres Mischpult oder Verstärkers.
7. Verbinden Sie das Netzkabel mit der Anschlussbuchse -18- und einer Steckdose.

BEDIENUNG

1. Gegengewicht
Stellen Sie den Tonarmlift -10- auf die Position „AB". Bewegen Sie nun den Tonarm -7- bis kurz vor den Plattenteller -1-. Stellen Sie das Gegen-
gewicht -14- durch Drehen im Uhrzeigersinn so ein, dass der Tonarm weder nach oben noch nach unten kippt, d.h. er sollte parallel zur Platte
Gegengewicht so ein, dass die Position „0" über der Markierungslinie steht. Drehen Sie das Gegengewicht weiter im Uhrzeigersinn, bis die
dieser 1,8g.
2. Anti-Skating-Rad
3. Tonarmhöhe
Falls es die Höhe des verwendeten Tonabnehmers erfordert, können Sie wie folgt die Tonarmhöhe verändern: Lösen Sie zunächst die Ton-
armkranz-Arretierung -12- aus der Position „LOCK". Nun können Sie den Tonarm mit dem Tonarmkranz -8- im Bereich der Skala um bis zu 6
Millimeter anheben (0 Millimeter = Standardeinstellung). Bewegen Sie die Tonarmkranz-Arretierung wieder in die Position „LOCK", wenn Sie
den Tonarm auf den gewünschten Wert eingestellt haben.
ACHTUNG! Der Tonarm darf niemals über den Maximalwert von 6 Millimetern hinaus angehoben werden, da sonst Beschädigungen am
Tonarmsockel nicht ausgeschlossen werden können; beachten Sie dazu unbedingt die Markierung auf dem Tonarmkranz!
4. Strom einschalten
Nachdem Sie alle Anschlüsse vorgenommen wurden, schalten Sie das Gerät mit dem EIN / AUS Schalter -3- ein; die integrierte Plattenteller-
beleuchtung leuchtet.
5. Abspielen
Legen Sie die Schallplatte auf die Gummimatte auf dem Plattenteller -1-. Wählen Sie mit den 33/45/78 Umschaltern -5- die passende Ge-
schwindigkeit. Die LED des entsprechenden Umschalters leuchtet auf.
Drücken Sie den START/STOP Taster -4-. Entfernen Sie den Nadelschutz vom Tonabnehmersystem. Stellen Sie nun den Tonarmlift -10- in die
Position „AUF" und bewegen Sie den Tonarm -7- über die abzuspielen gewünschte Stelle der Schallplatte. Stellen Sie dann den Tonarmlift in
die Position „AB", so dass sich der Tonarm auf die Schallplattenrille senkt.
HINWEIS! Sie können den Tonarmlift auch dauerhaft in der Position „AB" belassen und den Tonarm manuell auf die gewünschte Stelle
absenken. Achten Sie dabei darauf, die Nadel des Tonabnehmersystems nicht zu beschädigen.
6. Wechseln des Tonabnehmers
Es ist möglich den Tonabnehmer im Headshell zu wechseln. Um zwischen verschiedenen Tonabnehmern schnell wechseln zu können, ist es
möglich weitere Zubehör-Headshells zu erwerben und diese mit alternativen Tonabnehmern zu bestücken.
Befolgen Sie folgende Schritte um einen Tonabnehmer zu wechseln:
a) Lösen Sie die Schrauben am Headshell und ziehen Sie vorsichtig die Kabel am Tonabnehmer.
b) Entfernen Sie das alte Tonabnehmer-System vom Headshell.
c) Nun verbinden Sie die Kabel mit dem neuen Tonabnehmer und beachten dabei folgende Anordnung:
Farbe
Blau (L-)
Grün (R-)
d) Ziehen Sie die Schrauben am Headshell fest.
e) Richten Sie den Tonabnehmer mit Hilfe einer CAP-Schablone (Cartridge Protractor im Baerwald Prinzip) im Headshell aus.
7. Abdeckhaube (Staubschutz)
Die Abdeckhaube dient zum Staubschutz und sicheren Aufbewahrung Ihres Plattenspielers. Allerdings empfehlen wir während der Wiedergabe
von Schallplatten die Abdeckhaube zu entfernen, da sie sich sonst störend auf das Klangbild auswirken kann. Ferner, sollte Ihr Plattenspieler
auf eine möglichst resonanzfreie Unterlage wie beispielsweise einer Multiplexplatte oder Holz platziert werden.
6
Kanal und Polung
Links, Plus-Pol
Links, Minus-Pol
Rechts, Plus-Pol
Rechts, Minus-Pol
