2. INSTALLATIE
OPGELET! Voor een correcte werking van de gebarenherkenning (Gesture control) mag u het
toestel niet installeren op plaatsen waar het wordt blootgesteld aan directe zon omdat de IR-sensor
lichtgevoelig is.

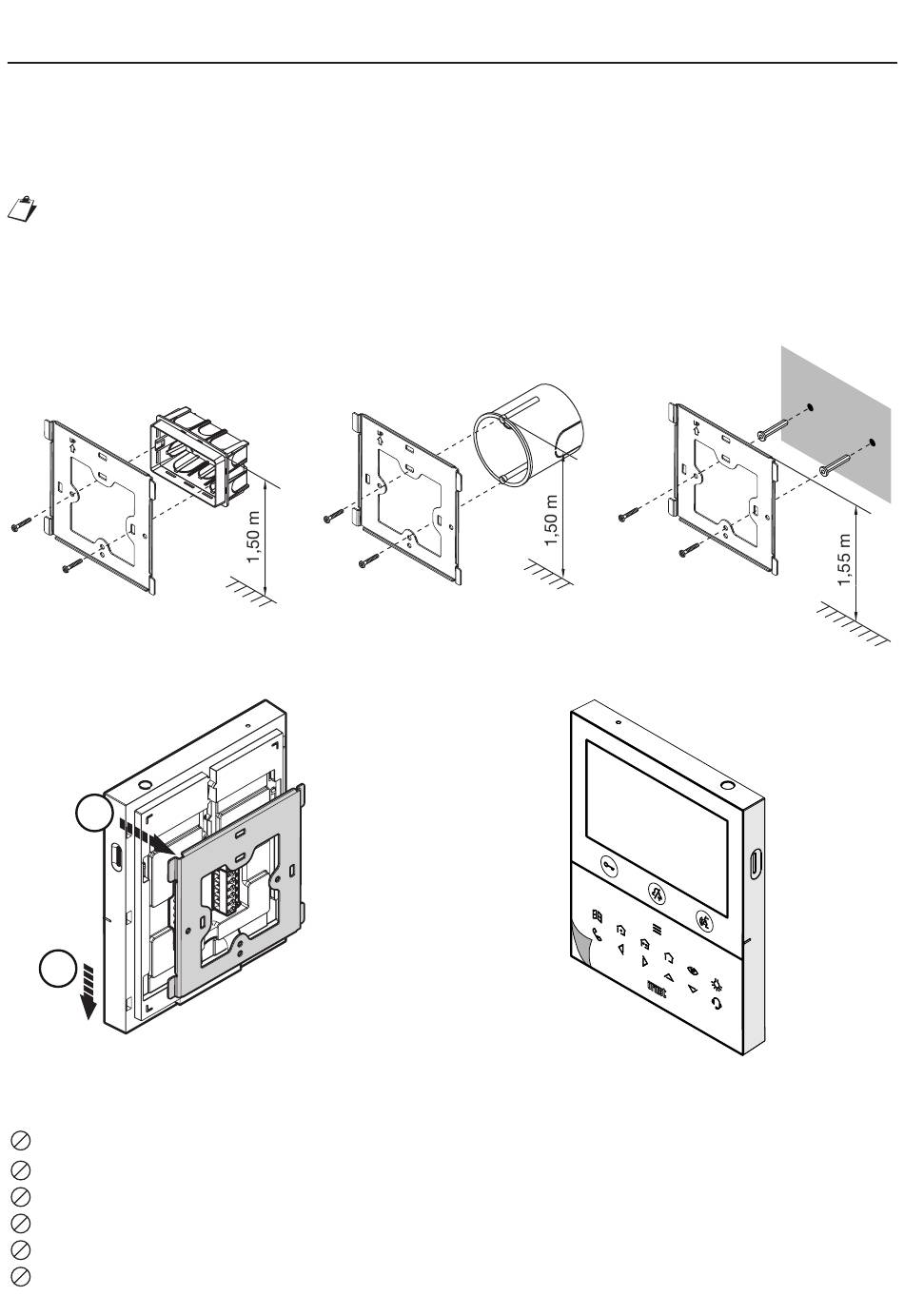

• De inbouwdoos Mod. 503 of de inbouwdoos Ø 60 inbouwen op de op de volgende tekening aangeduide
hoogte.
De inbouwdoos Mod. 503 kan zowel horizontaal als verticaal worden geïnstalleerd.
• Bevestig de beugel op de inbouwdoos of aan de wand zoals aangeduid.
• Maak de aansluitingen op het aansluitblok.
• Bevestig de videodeurtelefoon aan de beugel.
• Verwijder de beschermfolie van het display.
• Sluit de netvoeding aan op het systeem.
Doos Mod. 503
n° 2 M3,5 x 19 mm
meegeleverde
1
2
2.1. BESCHRIJVING VAN DE AANSLUITKLEMMEN
}
S-
Oproep herhalen
S+
]
Paniekalarm
PANIC
]
Oproep aan verdieping
FC
DS1761-032
Doos Ø 60 mm
n° 2 M3,5 x 19 mm
met uitgeholde kop
n° 2 meegeleverde
schroeven
en pluggen
