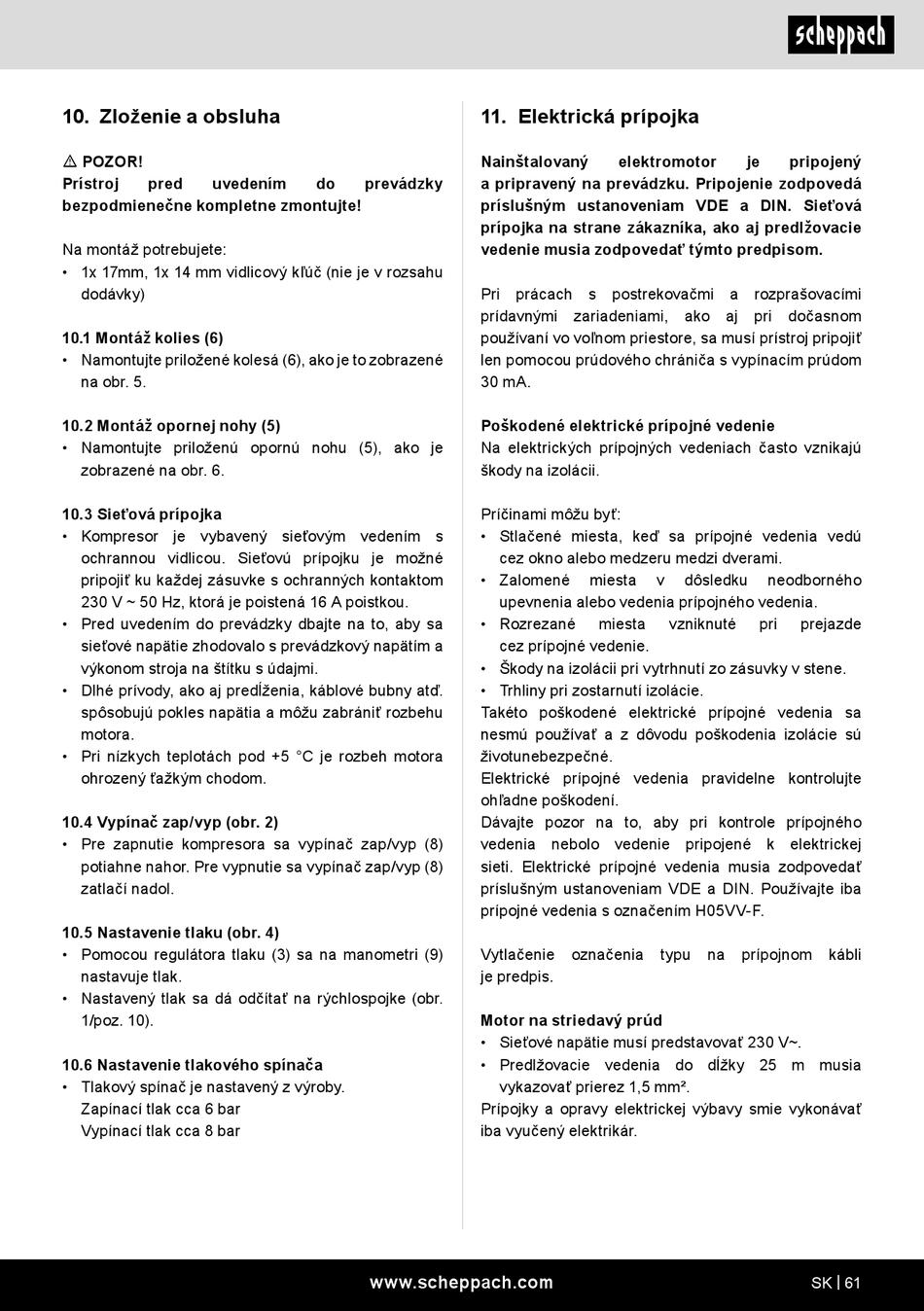

10. Zloženie a obsluha
m POZOR!
Prístroj pred uvedením
bezpodmienečne kompletne zmontujte!
Na montáž potrebujete:
• 1x 17mm, 1x 14 mm vidlicový kľúč (nie je v rozsahu
dodávky)
10.1 Montáž kolies (6)
• Namontujte priložené kolesá (6), ako je to zobrazené
na obr. 5.
10.2 Montáž opornej nohy (5)
• Namontujte priloženú opornú nohu (5), ako je
zobrazené na obr. 6.
10.3 Sieťová prípojka
• Kompresor je vybavený sieťovým vedením s
ochrannou vidlicou. Sieťovú prípojku je možné
pripojiť ku každej zásuvke s ochranných kontaktom
230 V ~ 50 Hz, ktorá je poistená 16 A poistkou.
• Pred uvedením do prevádzky dbajte na to, aby sa
sieťové napätie zhodovalo s prevádzkový napätím a
výkonom stroja na štítku s údajmi.
• Dlhé prívody, ako aj predĺženia, káblové bubny atď.
spôsobujú pokles napätia a môžu zabrániť rozbehu
motora.
• Pri nízkych teplotách pod +5 °C je rozbeh motora
ohrozený ťažkým chodom.
10.4 Vypínač zap/vyp (obr. 2)
• Pre zapnutie kompresora sa vypínač zap/vyp (8)
potiahne nahor. Pre vypnutie sa vypínač zap/vyp (8)
zatlačí nadol.
10.5 Nastavenie tlaku (obr. 4)
• Pomocou regulátora tlaku (3) sa na manometri (9)
nastavuje tlak.
• Nastavený tlak sa dá odčítať na rýchlospojke (obr.
1/poz. 10).
10.6 Nastavenie tlakového spínača
• Tlakový spínač je nastavený z výroby.
Zapínací tlak cca 6 bar
Vypínací tlak cca 8 bar
11. Elektrická prípojka
Nainštalovaný
do prevádzky a pripravený na prevádzku. Pripojenie zodpovedá
príslušným ustanoveniam VDE a DIN. Sieťová
prípojka na strane zákazníka, ako aj predlžovacie
vedenie musia zodpovedať týmto predpisom.
Pri prácach s postrekovačmi a rozprašovacími
prídavnými zariadeniami, ako aj pri dočasnom
používaní vo voľnom priestore, sa musí prístroj pripojiť
len pomocou prúdového chrániča s vypínacím prúdom
30 mA.
Poškodené elektrické prípojné vedenie
Na elektrických prípojných vedeniach často vznikajú
škody na izolácii.
Príčinami môžu byť:
• Stlačené miesta, keď sa prípojné vedenia vedú
• Zalomené
• Rozrezané
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.
Takéto poškodené elektrické prípojné vedenia sa
nesmú používať a z dôvodu poškodenia izolácie sú
životunebezpečné.
Elektrické prípojné vedenia pravidelne kontrolujte
ohľadne poškodení.
Dávajte pozor na to, aby pri kontrole prípojného
vedenia nebolo vedenie pripojené k elektrickej
sieti. Elektrické prípojné vedenia musia zodpovedať
príslušným ustanoveniam VDE a DIN. Používajte iba
prípojné vedenia s označením H05VV-F.
Vytlačenie
je predpis.
Motor na striedavý prúd
• Sieťové napätie musí predstavovať 230 V~.
• Predlžovacie vedenia do dĺžky 25 m musia
Prípojky a opravy elektrickej výbavy smie vykonávať
iba vyučený elektrikár.
www.scheppach.com
elektromotor
cez okno alebo medzeru medzi dverami.
miesta v
upevnenia alebo vedenia prípojného vedenia.
miesta vzniknuté
cez prípojné vedenie.
označenia typu
vykazovať prierez 1,5 mm².
je pripojený
dôsledku neodborného
pri prejazde
na prípojnom kábli
SK | 61
