- Page 1 User Manual HPC-7000 Server Tower Chassis for EATX/ATX/ MicroATX Motherboard 直立式工业伺服机箱 - 适用 EATX/ATX/ MicroATX 工业级主板 直立式工業伺服器機箱 - 適用 EATX/ ATX/MicroATX 工業級主機板...
- Page 2 No part of this manual may be reproduced, copied, translated or transmitted in any form or by any means without the prior written permission of Advantech Co., Ltd. Information provided in this manual is intended to be accurate and reliable. How- ever, Advantech Co., Ltd.
- Page 3 The equipment has been exposed to moisture. The equipment does not work well, or you cannot get it to work according to the user's manual. The equipment has been dropped and damaged. The equipment has obvious signs of breakage. HPC-7000 User Manual/ 用户手册...
- Page 4 (e.g., screws) provided with the accessory box. 请仔细阅读此安全操作说明。 请妥善保存此用户手册供日后参考。 用湿抹布清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂清洗 设备。 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。 请不要在潮湿环境中使用设备。 请在安装前确保设备放置在可靠的平面上，意外跌落可能会导致设备损坏。 若该设备是上架式机箱 , 请务必使用机柜里的层板或滑轨 , 确实将设备安稳的安 装固定在机柜内。 请不要把设备放置在超出我们建议的温度范围的环境，即不要低于 0°C （32°F）或高于 40°C （104°F） ，否则可能会损坏设备。 设备外壳的开口是用于空气对流，从而防止设备过热。请不要覆盖这些开口。 当您连接设备到电源插座上前，请确认电源插座的电压是否符合要求。 请将电源线布置在人们不易绊到的位置，并不要在电源上覆盖任何杂物。 请注意设备上的所有警告和注意标语。 如果长时间不使用设备，请将其同电源插座断开，避免设备被超标的电压波动损 坏。 请不要让任何液体流入通风口，以免引起火灾或者短路。 请不要自行打开设备。为了确保您的安全，请由经过认证的工程师来打开设备。 如遇下列情况，请由专业人员来维修： 电源线或者插头损坏； HPC-7000 User Manual/ 用户手册...
- Page 5 以确保正确的安装。 本产品不带电源线销售，用户需购买符合 CCC 要求的电源线。 請仔細閱讀此安全操作說明。 請妥善保存此用戶手冊供日後參考。 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去汙噴霧劑清洗 設備。 對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。 請不要在潮濕環境中使用設備。 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。 若該設備是上架式機箱 , 請務必使用機櫃裡的層板或滑軌 , 確實將設備安穩的安 裝固定在機櫃內。 請不要把設備放置在超出我們建議的溫度範圍的環境，即不要低於 0°C （32° F）或高於 40°C （104°F） ，否則可能會損壞設備。 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。 當您連接設備到電源插座之前，請確認電源插座的電壓是否符合要求。 請將電源線配置在其它人不易絆到的位置，並不要在電源線上覆蓋任何雜物。 請注意設備上的所有警告和注意標語。 如果長時間不使用設備，請將電源插线拔除，避免設備被超標的電壓波動損 壞。 請不要讓任何液體流入通風口，以免引起火災或者短路。 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。 如遇下列情況，請由專業人員來維修： 電源線或者插頭損壞； 設備內部有液體流入； 設備曾暴露在過於潮濕的環境中使用； HPC-7000 User Manual/ 用户手册...
- Page 6 Advantech has come to be known. Your satisfaction is our primary concern. Here is a guide to Advantech’s cus- tomer services.
- Page 7 Because of Advantech’s high quality-control standards and rigorous testing, most of our customers never need to use our repair service. If an Advantech product is defec- tive, it will be repaired or replaced at no charge during the warranty period. For out- of-warranty repairs, you will be billed according to the cost of replacement materials, service time and freight.
- Page 8 Collect all the information about the problem encountered. (For example, CPU speed, Advantech products used, other hardware and software used, etc.) Note anything abnormal and list any onscreen messages you get when the problem occurs. Call your dealer and describe the problem. Please have your manual, product, and any helpful information readily available.
- Page 9 质保卡 附件盒，内含螺丝包 （用于固定母板、光盘和其它磁盘驱动以及耳柄等） 、一对 钥匙、铜柱和一对耳柄。 若有任何不符，请与经销商联系。装货前，我们已全面仔细检查过产品。因此您购买 的产品应当是完好无损且运转正常的。在您打开产品的包装时，请检查是否有破损痕 迹 （例如，包装箱损坏，划痕，凹痕等） 。如果产品有破损或者不符合规格，请立即 联系我们的服务部门或您的销售商。同时也要通知搬运人员。请保留包装箱及包装材 料以备搬运人员检查。检查之后，我们会给您提供维修或更换服务。 打開包裝時，用戶需確認包裝中含有下所列各項： 機箱 用戶手冊 品質保證卡 附件盒，內含螺絲包 （用於固定主機板、光碟和其它磁片驅動以及耳柄等） 、一 對鑰匙、銅柱和一對耳柄。 若任何不符，請立即與經銷商聯繫。裝貨前，我們已全面仔細檢查過產品。因此您購 買的產品應當是完好無 損且運轉正常的。在您打開產品的包裝時，請檢查是否有破損 痕跡 （例如，包裝箱損壞，刮痕，凹痕等） 。如果產品有破損或者不符合規格，請立 即聯繫我們 的服務部門或您的銷售商。同時也要通知搬運人員。請保留包裝箱及包裝 材料以備搬 運人員檢查。檢查之後，我們會給您提供維修或更換服務。 HPC-7000 User Manual/ 用户手册...
- Page 10 HPC-7000 User Manual/ 用户手册...
-
Page 11: Table Of Contents
Figure 3.3 Rear panel / 后面板 / 後面板 ....17 Replacing the Cooling Fan/ 更换风扇 / 更換風扇....18 Replacing the system cooling fan/ 更换系统冷却风扇 / 更換系統冷 3.3.1 卻風扇 ..........18 Rotating foot stand/ 旋转脚座 / 旋轉腳座 ......19 Replacing the Power Supply/ 更换电源 / 更換電源 ....20 HPC-7000 User Manual/ 用户手册... - Page 12 ....23 Exploded Diagram& Parts List/ 分解图 & 部件列表 / 分解圖 & 零件表 .. 24 Figure A.1 Exploded Diagram & Parts List/分解图&部件列表/分解 圖 & 零件表 ........24 Table A.1: Parts list/ 部件列表 / 零件表 ....24 HPC-7000 User Manual/ 用户手册...
-
Page 13: Chapter 1 General Information 概述 產品資訊
Chapter General Information 概述 產品資訊... -
Page 14: Introduction/ 产品简介 / 產品簡介
Introduction/ 产品简介 / 產品簡介 The HPC-7000 is a server tower chassis designed for entry-level server, digital sur- veillance or AOI (Automated Optical Inspection) server applications which have high performance demand. Featuring the latest in industrial design, the HPC-7000 repre- sents a breakthrough from the traditional, rigid concept of industrial PCs, and provides users with both a high-performance and a state-of-the-art operating platform. -
Page 15: Power Supply Options/ 电源选项 / 電源選項
+5 V @ 0.2 A, +12 V1 @ 0.1 A, 最小负载 +5 V @ 0.1 A, +12 V @ 0.2 A +12 V2 @ 0.5 A 最小負載 MTBF 100,000 hours @ 25° C 100,000 hours @ 25° C Safety 安规认证 UL/TUV/CB/CCC UL/TUV/CB/CCC 安規認證 HPC-7000 User Manual/ 用户手册... -
Page 16: Environmental Specifications/环境规格/環境規格
10 ~ 95% @ 40° C, 10 ~ 95% @ 60° C, 湿度 non-condensing non-condensing 濕度 Vibration (5 ~ 500Hz) 振动 1G rms 振動 Shock 冲击 10 G with 11 ms duration, half sine wave 衝擊 Safety 安规认证 CE compliant 安規認證 HPC-7000 User Manual/ 用户手册... -
Page 17: Dimension Diagram/ 产品尺寸 / 產品尺寸
Dimension Diagram/ 产品尺寸 / 產品尺寸 Unit: mm 267.10 Figure 1.1 Dimension diagram/ 产品尺寸 / 產品尺寸 HPC-7000 User Manual/ 用户手册... - Page 18 HPC-7000 User Manual/ 用户手册...
-
Page 19: Chapter 2 System Setup 系统安装 系統安裝
Chapter System Setup 系统安装 系統安裝... -
Page 20: Removing The Top Cover/ 移除顶盖 / 移除上蓋
Slide the top cover backwards and then lift it up. (see Figure 2.1) 请按照以下步骤移除机箱盖。 旋开 2 个顶盖后侧的手转螺丝。 将顶盖向后拉出然后向上抬起。 （如图 2.1 所示） 請按照以下步驟移除主機殼蓋。 旋開 2 個頂蓋後側的手轉螺絲。 將頂蓋向後拉出然後向上抬起。 （如圖 2.1 所示） Figure 2.1 Removing the top cover/ 移除顶盖 / 移除上蓋 HPC-7000 User Manual/ 用户手册... -
Page 21: Installing The Motherboard/ 安装母板 / 安裝主機板
Installing the Motherboard/ 安装母板 / 安裝主機板 The HPC-7000 can support EATX/ATX/MicroATX motherboard. To install a mother- board, please proceed as follows: A yellow label is located inside of the chassis lid. (see Figure 2.2) It shows the stub copper location for attaching the specific EATX/ATX/MicroATX mother- board. -
Page 22: 固定铜柱 & 安装主板 / 固定銅柱 & 安裝主板
将电源的 20 针 （或 24 针）ATX 电源接口和 8 针 /4 针 +12 V 电源接口连接到母 板。 将机箱的 USB3.0 电缆、电源开关电缆以及系统复位开关电缆连接到母板。 將主機板的 I/O 遮罩襯墊放在後面板上，然後把主機板固定在主機殼上。 將電源的 20 針 （或 24 針）ATX 電源介面和 8 針 /4 針 +12 V 電源介面連接到主 機板。 將主機殼的 USB3.0 電纜、電源開關電纜以及系統重定開關電纜連線到主機板。 HPC-7000 User Manual/ 用户手册... -
Page 23: Installing Disk Drives/ 安装磁盘驱动器 / 安裝磁碟機
Installing Disk Drives/ 安装磁盘驱动器 / 安裝磁碟機 The HPC-7000 comes with three internal 3.5" HDDs and one slim type optical disk drive. Please refer to the following instructions to install the various disk drives. 支持 3 个内置 3.5” HDD 和 1 个薄型光盘驱动器。 请参考以下指示安装各种磁盘驱动器。... - Page 24 Figure 2.4 Installing the internal HDD / 安装内置 HDD/ 安裝內置 HDD HPC-7000 User Manual/ 用户手册...
-
Page 25: Installing A Slim-Type Optical Disk Drive/安装薄型光驱/安裝薄型光 碟機
用提供的螺丝将薄型光盘驱动器固定在支架上。 将薄型光盘驱动器和支架返回原处，并用螺丝固定。 将母板上的 SATA 电缆和光盘驱动器相连，并插入可选的 6 针转大 4 针的电源插 头。 卸下 SAS/SATA HDD 盒上的螺絲，然後取出支架。 移除薄型光碟驅動器的前蓋。 用提供的螺絲將薄型光碟驅動器固定在支架上。 將薄型光碟驅動器和支架返回原處，並用螺絲固定。 將主機板上的 SATA 電纜和光碟驅動器相連，並插入選購的 6 針轉大 4 針的電源 插頭。 Figure 2.5 Installing the slim-type optical disk drive/ 安装薄型光驱 / 安装薄型光碟机 HPC-7000 User Manual/ 用户手册... - Page 26 HPC-7000 User Manual/ 用户手册...
-
Page 27: Chapter 3 Operation 操作
Chapter Operation 操作... -

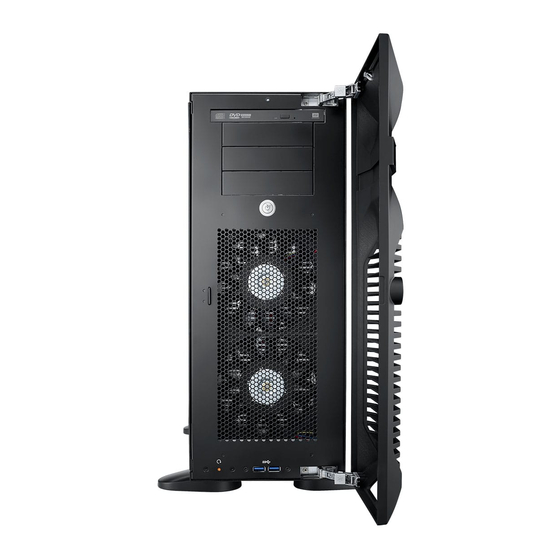

Page 28: The Front Panel/ 前面板
闭，因此带或不带钥匙都可以。打开前门后，用户即可看到 1 个电源开关、1 个系统重 启按钮和双 USB3.0 接口。其具体功能将在后面进行介绍。 前面板帶有可鎖前門和電源 LED 指示燈和 2 個 USB3.0 插槽。前門可以通過可旋轉鎖關 閉，因此帶或不帶鑰匙都可以。打開前門後，用戶即可看到 1 個電源開關、1 個系統重 啟按鈕和雙 USB3.0 介面。其具體功能將在後面進行介紹。 Figure 3.1 Closed front panel / 关门时的前视图 / 關門時的前視圖 Figure 3.2 Open front panel/ 开门时的前视图 / 開門時的前視圖 HPC-7000 User Manual/ 用户手册... -
Page 29: Switch, Buttons And I/O Interfaces/ 开关和按钮 / 開關和按鈕
Figure 3.3 Rear panel / 后面板 / 後面板 There is a ground screw with a washer located on the upper left of the rear panel; when properly grounded, this protects the system in case of electric leakage. 后面板的左上方带有 1 个带垫圈的地脚螺钉，可以保护系统免受漏电损坏。 後面板的左上方帶有 1 個帶墊圈的地腳螺釘，可以保護系統免受漏電損壞。 HPC-7000 User Manual/ 用户手册... -
Page 30: Replacing The Cooling Fan/ 更换风扇 / 更換風扇
Replacing the system cooling fan/ 更换系统冷却风扇 / 更換系統 3.3.1 冷卻風扇 The perfect design of HPC-7000 enables the user to replace the front system fan easily. Open the side cover. Unscrew the 2 knurled screws on the fan bracket. Take out the fan bracket care- fully. -
Page 31: Rotating Foot Stand/ 旋转脚座 / 旋轉腳座
Figure 3.4: Replacing system fan/ 更换系统风扇 / 更换系統風扇 Rotating foot stand/ 旋转脚座 / 旋轉腳座 The default foot stand is fixed inward. Advantech recommend to rotate the foot stand 90 degrees, proceed as follows. Loosen the four screws. Rotate the stand foot 90 degrees and fasten them. (see Figure 3.8) 出厂的脚座是向内的，研华建议按照下面步骤将脚座翻转... -
Page 32: Replacing The Power Supply/ 更换电源 / 更換電源
Figure 3.5: Rotating foot stand/ 旋转脚座 / 旋轉腳座 Replacing the Power Supply/ 更换电源 / 更換電源 HPC-7000 supports an ATX power supply. To replace the power supply, proceed as follows: Unplug the power cord from the power supply. Remove the top cover. - Page 33 HPC-7000 支持 1 個 ATX 電源。請按照以下步驟更換電源： 拔下電源線。 移除頂蓋。 斷開主機板上 20 針 （或 24 針）ATX 電源插頭和 4/8 針 +12 V 電源插頭，以及 所有磁碟機的電源插頭。 卸下後面板上的 4 個螺絲和電源支架上的 2 個螺絲，然後取出電源 （如圖 3.9） 。 將更換的新電源安裝至主機殼。 重新將 20 針 （或 24 針）ATX 電源插頭和 4/8 針 +12 V 電源插頭連接到主機板；...
- Page 34 HPC-7000 User Manual/ 用户手册...
- Page 35 Appendix Exploded Diagram& Parts List 分解图 & 部件列表 分解圖 & 零件表...
- Page 36 腳座 薄型光碟機蓋 Chassis body Reset switch HDD bracket cover 机箱主体 重启按钮 硬盘支架盖 機箱本體 重啟按鈕 硬碟支架蓋 Hinge Case open switch HDD bracket 铰链 开盖警示开关 硬盘支架 鉸鍊 開蓋警示開關 硬碟支架 Power switch Add-on card holder 电源按钮 附加卡支架 電源按鈕 卡片固定器 HPC-7000 User Manual/ 用户手册...
- Page 37 HPC-7000 User Manual/ 用户手册...
- Page 38 No part of this publication may be reproduced in any form or by any means, electronic, photocopying, recording or otherwise, without prior written permis- sion of the publisher. All brand and product names are trademarks or registered trademarks of their respective companies. © Advantech Co., Ltd. 2017 www.advantech.com.cn 使用前请检查核实产品的规格。本手册仅作为参考。 产品规格如有变更，恕不另行通知。 未经研华公司书面许可，本手册中的所有内容不得通过任何途径以任何形式复制、翻...
