Summary of Contents for Advantech HPC-7483

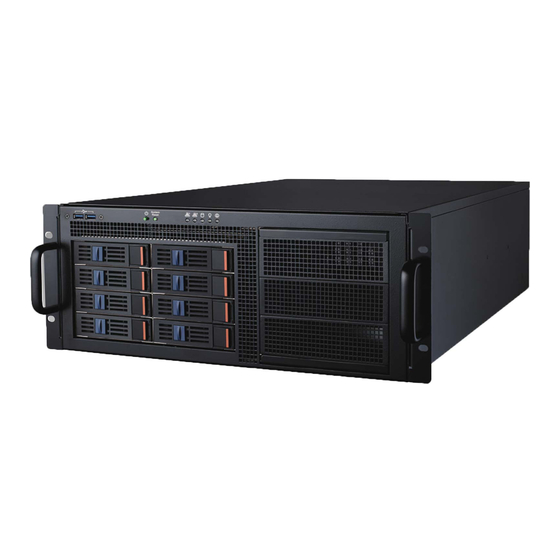

- Page 1 User Manual HPC-7483 4U Compact Rackmount / Tower Server Chassis for EATX/ATX Motherboard EATX/ATX 主板专用的 4U 上架式 / 直立式服务器短机箱 EATX/ATX 主板專用的 4U 上架式 / 直立式伺服器短機箱...
- Page 2 No part of this manual may be reproduced, copied, translated or transmitted in any form or by any means without the prior written permission of Advantech Co., Ltd. Information provided in this manual is intended to be accurate and reliable. How- ever, Advantech Co., Ltd.
- Page 3 The equipment has been exposed to moisture. The equipment does not work well, or you cannot get it to work according to the user's manual. The equipment has been dropped and damaged. The equipment has obvious signs of breakage. HPC-7483 User Manual/ 用户手册...
- Page 4 (e.g., screws) provided with the accessory box. 请仔细阅读此安全操作说明。 请妥善保存此用户手册供日后参考。 用湿抹布清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂清洗 设备。 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。 请不要在潮湿环境中使用设备。 请在安装前确保设备放置在可靠的平面上，意外跌落可能会导致设备损坏。 若该设备是上架式机箱 , 请务必使用机柜里的层板或滑轨 , 确实将设备安稳的安 装固定在机柜内。 请不要把设备放置在超出我们建议的温度范围的环境，即不要低于 0°C （32°F）或高于 40°C （104°F） ，否则可能会损坏设备。 设备外壳的开口是用于空气对流，从而防止设备过热。请不要覆盖这些开口。 当您连接设备到电源插座上前，请确认电源插座的电压是否符合要求。 请将电源线布置在人们不易绊到的位置，并不要在电源上覆盖任何杂物。 请注意设备上的所有警告和注意标语。 如果长时间不使用设备，请将其同电源插座断开，避免设备被超标的电压波动损 坏。 请不要让任何液体流入通风口，以免引起火灾或者短路。 请不要自行打开设备。为了确保您的安全，请由经过认证的工程师来打开设备。 如遇下列情况，请由专业人员来维修： 电源线或者插头损坏； HPC-7483 User Manual/ 用户手册...
- Page 5 注意：未经专业认可的元件会损坏设备。请使用附件盒中提供的元件 （如螺丝） 以确保正确的安装。 請仔細閱讀此安全操作說明。 請妥善保存此用戶手冊供日後參考。 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去汙噴霧劑清洗 設備。 對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。 請不要在潮濕環境中使用設備。 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。 若該設備是上架式機箱 , 請務必使用機櫃裡的層板或滑軌 , 確實將設備安穩的安 裝固定在機櫃內。 請不要把設備放置在超出我們建議的溫度範圍的環境，即不要低於 0°C （32° F）或高於 40°C （104°F） ，否則可能會損壞設備。 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。 當您連接設備到電源插座之前，請確認電源插座的電壓是否符合要求。 請將電源線配置在其它人不易絆到的位置，並不要在電源線上覆蓋任何雜物。 請注意設備上的所有警告和注意標語。 如果長時間不使用設備，請將電源插线拔除，避免設備被超標的電壓波動損 壞。 請不要讓任何液體流入通風口，以免引起火災或者短路。 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。 如遇下列情況，請由專業人員來維修： 電源線或者插頭損壞； 設備內部有液體流入； 設備曾暴露在過於潮濕的環境中使用； 設備無法正常工作，或您無法透過用戶手冊來使其正常工作； HPC-7483 User Manual/ 用户手册...
- Page 6 Advantech has come to be known. Your satisfaction is our primary concern. Here is a guide to Advantech’s cus- tomer services.
- Page 7 Because of Advantech’s high quality-control standards and rigorous testing, most of our customers never need to use our repair service. If an Advantech product is defec- tive, it will be repaired or replaced at no charge during the warranty period. For out- of-warranty repairs, you will be billed according to the cost of replacement materials, service time and freight.
- Page 8 Material Authorization) 序列号。这可以让我们尽快地进行故障产品的回收。 请仔细地包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明 （如销售发票） 。我们对无法提供购买日期证明的产品不提供质量保证服务。 把相关的 RMA 序列号写在外包装上，并将其运送给销售人员。 從購買之日起，研華為原購買商提供兩年的產品品質保證。但對那些未經授權的維修 人員維修過的產品，並不進行品質保證。研華對於不正確的使用、天災、錯誤安裝產 生 的問題有免責權利。 如果研華產品出現故障，在保固期內我們提供免費維修或更換服務。對於超過保固期 之產品， 我們將會酌收材料費、人工服務費用。請聯繫您的銷售人員瞭解詳細情況。 如果您認為您購買的產品出現了故障，請遵循以下步驟： 收集您所遇到的問題資訊 （例如，CPU 頻率、使用的研華產品及其它軟體、硬 體等） 。請注意螢幕上出現的任何不正常資訊顯示。 打電話給您的供應商，描述故障問題。請參考手冊，產品和任何有幫助的資訊。 如果您的產品被診斷發生故障，請從您的供應商那裏獲得 RMA (Return Mate - rial Authorization) 序號。這可以讓我們儘快地進行故障產品的回收。 請細心包裝故障產品，並在包裝中附上完整的售後服務卡片和購買日期證明 （如銷售發票） 。我們對無法提供購買日期證明的產品不提供保固服務。 把相關的 RMA 序號寫在外包裝上，並將其運送給銷售人員。 HPC-7483 User Manual/ 用户手册 viii...
- Page 9 附件盒，包括一袋螺丝 （用于固定母板、标准型光驱、其它磁盘驱动器、耳柄 及把手等） 、1 对耳柄 若有任何不符，请与经销商联系。装货前，我们已全面仔细检查过产品。因此您购买 的产品应当是完好无损且运转正常的。在您打开产品的包装时，请检查是否有破损痕 迹 （例如，包装箱损坏，划痕，凹痕等） 。如果产品有破损或者不符合规格，请立即 联系我们的服务部门或您的销售商。同时也要通知搬运人员。请保留包装箱及包装材 料以备搬运人员检查。检查之后，我们会给您提供维修或更换服务。 打開包裝時，用戶需確認包裝中含有下所列各項： 機箱 用戶手冊 品質保證卡 附件盒，包括一袋螺絲 （用於固定主機板、標準型光碟機、其它磁碟機、耳翼 及把手等） 、1 對耳翼把手 若任何不符，請立即與經銷商聯繫。裝貨前，我們已全面仔細檢查過產品。因此您購 買的產品應當是完好無 損且運轉正常的。在您打開產品的包裝時，請檢查是否有破損 痕跡 （例如，包裝箱損壞，刮痕，凹痕等） 。如果產品有破損或者不符合規格，請立 即聯繫我們 的服務部門或您的銷售商。同時也要通知搬運人員。請保留包裝箱及包裝 材料以備搬 運人員檢查。檢查之後，我們會給您提供維修或更換服務。 HPC-7483 User Manual/ 用户手册...
- Page 10 HPC-7483 User Manual/ 用户手册...
-
Page 11: Table Of Contents
Slide Rail or Pallet/ 滑轨或层板 / 滑軌或層板 .......11 Figure 2.8 Install the chassis in the cabinet with the slide rail or pallet supplied / 请务必使用机柜里的层板或滑轨 , 确实 将设备稳妥的安装固定在机柜内 / 請務必使用機櫃裡 的層板或滑軌 , 確實將設備穩妥的安裝固定在機櫃內 . Chapter Operation 操作 ......13 HPC-7483 User Manual/ 用户手册... - Page 12 电源供应板线材使用指示 電源供應板線材使用指示 ... 27 Up view of power distribution board 电源供应板俯视图 電源供應板俯視圖 ..........28 Connector pin assignment 接口针脚定义 接口腳位定義表 ..........29 Table C.1: CN1 ................29 Table C.2: CN2/3/4/5/6/7 ............29 Table C.3: CN8 ................29 HPC-7483 User Manual/ 用户手册...
-
Page 13: Chapter 1 General Information 概述 產品資訊
Chapter General Information 概述 產品資訊... -
Page 14: Introduction/ 产品简介 / 產品簡介
The series provides eight 3.5"/2.5" HDD trays and a bracket for two internal 2.5" HDD. HPC-7483 can also provide addi- tional three 5.25" space for 5.25" ODD and 3.5" HDD converter box. which provide flexibility to empower customer product solutions. -
Page 15: Power Supply Options/ 电源选项 / 電源選項
100,000 hours MTBF (100% load; 50° C) (750% load; 40° C) Safety 安规认证 UL/TUV/CB/CCC/BSMI/KCC UL/TUV/CB/CCC/BSMI/KCC 安規認證 Caution! Power supply options and specifications are subject to the product data- sheet on Advantech website. 请以研华公司官方网站公告的该机箱产品型录上的电源选项料号与电源 规格为准。 請以研華公司官方網站公告的該機箱產品型錄上的電源選項料號與電源 規格為準。 HPC-7483 User Manual/ 用户手册... -
Page 16: Environmental Specifications/环境规格/環境規格
10 ~ 95% @ 40° C, non-condensing 10 ~ 95% @ 60° C, non-condensing 濕度 Vibration (5 ~ 500Hz) 1G rms 振动 振動 Shock 10 G with 11 ms duration, half sine 冲击 wave 衝擊 Safety 安规认证 CE/FCC compliant 安規認證 HPC-7483 User Manual/ 用户手册... -
Page 17: Dimension Diagram/ 产品尺寸 / 產品尺寸
Dimension Diagram/ 产品尺寸 / 產品尺寸 Figure 1.1 Dimension diagram/ 产品尺寸 / 產品尺寸 HPC-7483 User Manual/ 用户手册... - Page 18 HPC-7483 User Manual/ 用户手册...
-
Page 19: Chapter 2 System Setup 系统安装 系統安裝
Chapter System Setup 系统安装 系統安裝... -
Page 20: Attaching The Ears & Handles/ 安装耳柄和把手 / 安裝耳翼和把手
機箱打開時，請小心安裝或操作機箱內部元件。請務必關閉機箱電源並 拔除電源線。接觸機箱內部元件之前，請先觸摸金屬機箱接地。 Attaching the Ears & Handles/ 安装耳柄和把手 / 安裝耳翼和把手 Figure 2.1 Attaching the ears and handles/ 安装耳柄和把手 / 安裝耳翼和把手 Removing the Top Cover/ 移除顶盖 / 移除上蓋 Figure 2.2 Removing the top cover/ 移除顶盖 / 移除上蓋 HPC-7483 User Manual/ 用户手册... -
Page 21: Installing Motherboard/ 安装母板 / 安裝主機板
H H1 J J1 K K1 L L1 M M1 X Y Y1 Z ASMB-822 ASMB-784 ASMB-782 ASMB-781 ASMB-813 ASMB-820 ASMB-823 ASMB-920 ASMB-922 ASMB-923 ASMB-913 Figure 2.3 Yellow label indicating copper stub locations/ 指示铜柱位置的黄色标签 / 指示銅柱位置的黃色標籤 Figure 2.4 Installing a Motherboard/ 安装母板 / 安裝主機板 HPC-7483 User Manual/ 用户手册... -
Page 22: Installing Disk Drives/ 安装磁盘驱动器 / 安裝磁碟機
Installing HDD or Optical Disk Drive/ 安装硬盘或光驱 / 安裝硬碟 2.4.1 或光碟機 Figure 2.5 Installing Disk Drives/ 安装存储设备 / 安裝儲存設備 Install Internal 2.5" HDD Storage Devices/ 安装内置 2.5" 硬盘存 2.4.2 储设备 / 安裝内置 2.5" 硬碟儲存設備 Figure 2.6 Install the internal disk drive/ 安装内置硬盘 / 安裝內置硬碟 HPC-7483 User Manual/ 用户手册... -
Page 23: Foot Stand/ 脚垫 / 腳墊
式置放在平面上 , 可在機箱下安裝附贈的 4 個腳墊使其更穩固 Slide Rail or Pallet / 滑轨或层板 / 滑軌或層板 Figure 2.8 Install the chassis in the cabinet with the slide rail or pallet supplied / 请务必使用机柜里的层板或滑轨 , 确实将设备稳妥的安装固定在机柜内 / 請務必使 用機櫃裡的層板或滑軌 , 確實將設備穩妥的安裝固定在機櫃內 HPC-7483 User Manual/ 用户手册... - Page 24 HPC-7483 User Manual/ 用户手册...
-
Page 25: Chapter 3 Operation 操作
Chapter Operation 操作... -
Page 26: The Front Panel/ 前面板
蓝色 红色 說明 藍色 紅色 Power/ 电源 / 電源 System Power Abnormal Normal 系统电源 异常 正常 系統電源 異常 Hard Disk Drive Activity Hard Disk/ 硬盘 / 硬碟 Data access No light 数据访问 硬盘状态 不亮 傳輸資料 硬碟狀態 HPC-7483 User Manual/ 用户手册... -
Page 27: Led Indicators For Sas/Sata Hdd Power & Status/ 显示 Sas/Sata 硬盘电源和 & 状态的 Led 指示灯 / 顯示 Sas/Sata 硬碟電源和 & 狀 態的 Led 指示燈
No light (SATA HDD) 数据访问：闪烁 Status of HDD 硬盘状态 空闲：灯亮 (SAS HDD) 硬碟狀態 灯灭 (SATA HDD) 傳輸資料 : 閃爍 空閒：燈亮 (SAS HDD) 燈滅 (SATA HDD) The Rear Panel/ 后面板 / 後面板 Figure 3.2 Rear panel / 后面板 / 後面板 HPC-7483 User Manual/ 用户手册... -
Page 28: Replacing The Power Supply/ 更换电源 / 更換電源
Replacing the Power Supply/ 更换电源 / 更換電源 Figure 3.3: Replacing the power supply module/ 更换电源 / 更換電源模組 Figure 3.4: Power cord plugs should have same orientation in the socket/ 插座上电源线方向相同 / 插座上的電源線方向應相同 HPC-7483 User Manual/ 用户手册... -
Page 29: Exploded Diagram& Parts List
Appendix Exploded Diagram& Parts List 分解图 & 部件列表 分解圖 & 零件表... -
Page 30: Exploded Diagram& Parts List/分解图&部件列表/ 分解圖 & 零件表
Exploded Diagram& Parts List/分解图&部件列表/ 分解圖 & 零件表 Figure A.1 Exploded Diagrams& Parts List/ 分解图 & 部件列表 / 分解圖 & 零件表 HPC-7483 User Manual/ 用户手册... - Page 31 Power distribution board 手柄 电源背板 把手 電源背板 LED board Power supply unit LED 指示灯板 电源模块 LED 指示燈板 電源模組 System fan bracket Power supply bracket 系统风扇架 电源模块支架 系統風扇架 電源模組支架 System fan Power supply bracket 系统风扇 电源模块支架 系統風扇 電源模組支架 HPC-7483 User Manual/ 用户手册...
- Page 32 HPC-7483 User Manual/ 用户手册...
-
Page 33: Optional Rear Fan Module Assemble Sop 选购后置风扇模块安装步骤 選購後置風扇模組安裝步驟
Appendix Optional rear fan module assemble SOP 选购后置风扇模块安装 步骤 選購後置風扇模組安裝 步驟... -
Page 34: Optional Rear Fan Module Assemble Sop
Optional rear fan module assemble SOP 选购后置风扇模块安装步骤 選購後置風扇模組安裝步驟 Remove the remarked bracket. 移除圈起区域的挡片。 移除圈起區域的檔片。 Make those four fan cables pass through the hole and put on the cable protect plastic ring. 将图中的四条线材穿过档板移除后的开孔 , 并套上护线环。 將圖中的四條線材穿過檔板移除後的開孔 , 並套上護線環。 HPC-7483 User Manual/ 用户手册... - Page 35 Make those two fan power cables connected to the compatible connectors. 将图中风扇电源接头插入相对应的电源线接头。 將圖中風扇電源接頭插入相對應之電源線接頭。 Install the last big 4P connector to the place “CN8” of system power board. 将图中最后一个大 4P 电源接头插入系统电源板的 CN8 位置。 將圖中最後一個大 4P 電源接頭插入系統電源板的 CN8 位置。 HPC-7483 User Manual/ 用户手册...
- Page 36 PWM free is also ok, but fan module will run as full speed. 将图中后置风扇的 PWM 接头接上主板的风扇接头，若是主板的风扇接头数量不 足，此接头亦可不接 , 则后置风扇将以全速转动运行。 將圖中後置風扇的 PWM 接頭接上主機板的風扇接頭，若是主機板的風扇接頭數量 不足，此接頭亦可不接 , 則後置風扇將以全速轉動運行。 Find those cables and follow the picture to connect it to rear fan cable connec- tors. 找出与图中一样的线并接到相对应的后置风扇接头上。 找出與圖中一樣的線並接到相對應的後置風扇接頭上。 HPC-7483 User Manual/ 用户手册...
- Page 37 Screw the module on the HPC-7483 chassis. 将风扇模块用螺丝锁在 HPC-7483 机箱上。 將風扇模組用螺絲鎖在 HPC-7483 機殼上。 There are total 5 screws for rear fan module, please check the place from below picture. 风扇模块共需锁上 5 颗螺丝 , 请利用下图确认所有螺丝锁附位置。 風扇模組共需鎖上 5 顆螺絲 , 請利用下圖確認所有螺絲鎖附位置 HPC-7483 User Manual/ 用户手册...
- Page 38 HPC-7483 User Manual/ 用户手册...
-
Page 39: Power Board Cable Instruction 电源供应板线材使用指示 電源供應板線材使用指示
Appendix Power board cable instruction 电源供应板线材使用指 示 電源供應板線材使用指 示... -
Page 40: Up View Of Power Distribution Board 电源供应板俯视图 電源供應板俯視圖
需另行選購 8P 转 6+2 接口，用于 连接 GPU 卡电源 8P 轉 6+2 接口，用於 連接 GPU 卡電源 Big 4P connector for 1700025809-01 Optional parts optional rear fan 需另行选购 module 需另行選購 大 4P 接口，用于可 选后部风扇模块 大 4P 接口，用於可 選後部風扇模組 HPC-7483 User Manual/ 用户手册... -
Page 41: Connector Pin Assignment 接口针脚定义 接口腳位定義表
Yellow +12VDC Yellow +12VDC Yellow +12VDC Table C.2: CN2/3/4/5/6/7 Pin number Color Signal Yellow +12VDC Yellow +12VDC Yellow +12VDC Black Black Black Black Black Table C.3: CN8 Pin number Color Signal Yellow +12VDC Black Black +5VDC HPC-7483 User Manual/ 用户手册... - Page 42 No part of this publication may be reproduced in any form or by any means, electronic, photocopying, recording or otherwise, without prior written permis- sion of the publisher. All brand and product names are trademarks or registered trademarks of their respective companies. © Advantech Co., Ltd. 2016 www.advantech.com.cn 使用前请检查核实产品的规格。本手册仅作为参考。 产品规格如有变更，恕不另行通知。 未经研华公司书面许可，本手册中的所有内容不得通过任何途径以任何形式复制、翻...
