urmet domus 1043/506 Manual

DS1043-130C
ITALIANO
DESCRIZIONE GENERALE

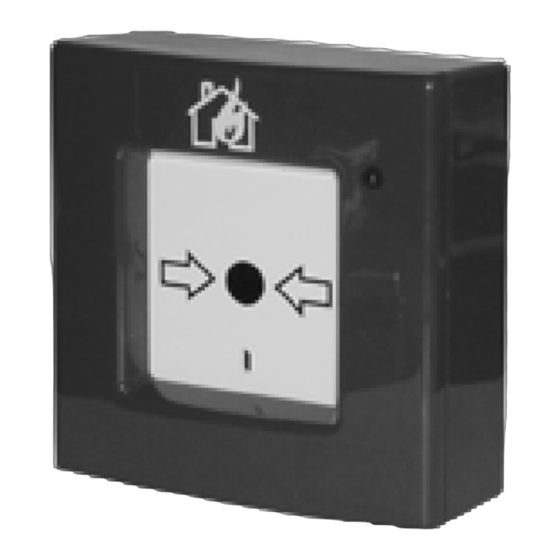

Il pulsante antincendio
microprocessore ed isolatore di corto circuito, è
utilizzato per la segnalazione manuale di allarme
su impianti antincendio indirizzati.
1043/506 memorizza automaticamente, nella sua
memoria non volatile, le trenta misure precedenti
e le 30 misure successive ad una condizione di
allarme.
Queste misure possono essere visualizzate, in
forma grafica o testuale, sul display della centrale.
Questa funzionalità è molto importante per
analizzare a posteriori le condizioni del pulsante
prima e dopo che la condizione di allarme è stata
rilevata.
Il LED bicolore, in condizioni operative, indica lo
stato del pulsante mentre, in modalità service,
può essere utilizzato per visualizzare l'indirizzo
del pulsante tramite una specifica funzione
attivata dalla centrale.
Il pulsante 1043/506 è di tipo a rottura: premendo
sulla parte centrale del pulsante, il frontale si
romperà attivando automaticamente l'interruttore
di segnalazione di allarme. Per il ripristino
occorrerà aprire il pulsante ed effettuare la
sostituzione della parte frontale.
Per aprire il contenitore utilizzare la chiavetta
come illustrato dalla Fig. 1.
Per ulteriori informazioni fare riferimento al
manuale programmazione delle centrali Urmet
Sch. 1043/550,1043/560 e1043/570.
PULSANTE ANTINCENDIO A ROTTURA
FRANGIBLE MANUAL CALL POINT
Sch./Ref. 1043/506
con
1043/506
ENGLISH

GENERAL INFORMATION

Based on a microcontroller and equipped with a
short circuit isolator, the resettable 1043/506
Digital Manual Call Point is used to manually
initiate an Alarm on addressed fire prevention
systems.
The 1043/506 is able to store automatically, into
its non volatile memory, thirty measures before
and thirty measures after the alarm condition.
These measures can be displayed in graphic or in
text mode on the control panel monitor.
This feature is very important to understand what
has happened before and after the alarm
condition being detected.
The bi-colour LED, in operating mode, indicates
the detector condition while, in service mode, it
can be used to show the detector's address by a
special function activated from the control panel.
The 1043/506 is a frangible element type: by
pressing on the operating face of the Manual Call
Point, the frangible element breaks and the Alarm
signal will be activated.
To reset it is necessary to open the Manual Call
Point and replace the frangible element.
To open the enclosure use the key as shown in
Fig. 3
For further information refer to the programming
manual of the Urmet
1043/550,1043/560 and 1043/570.
Fig. 1 – Apertura del contenitore
Opening enclosure
Mod.
1043
LBT8287
control panel Ref.
