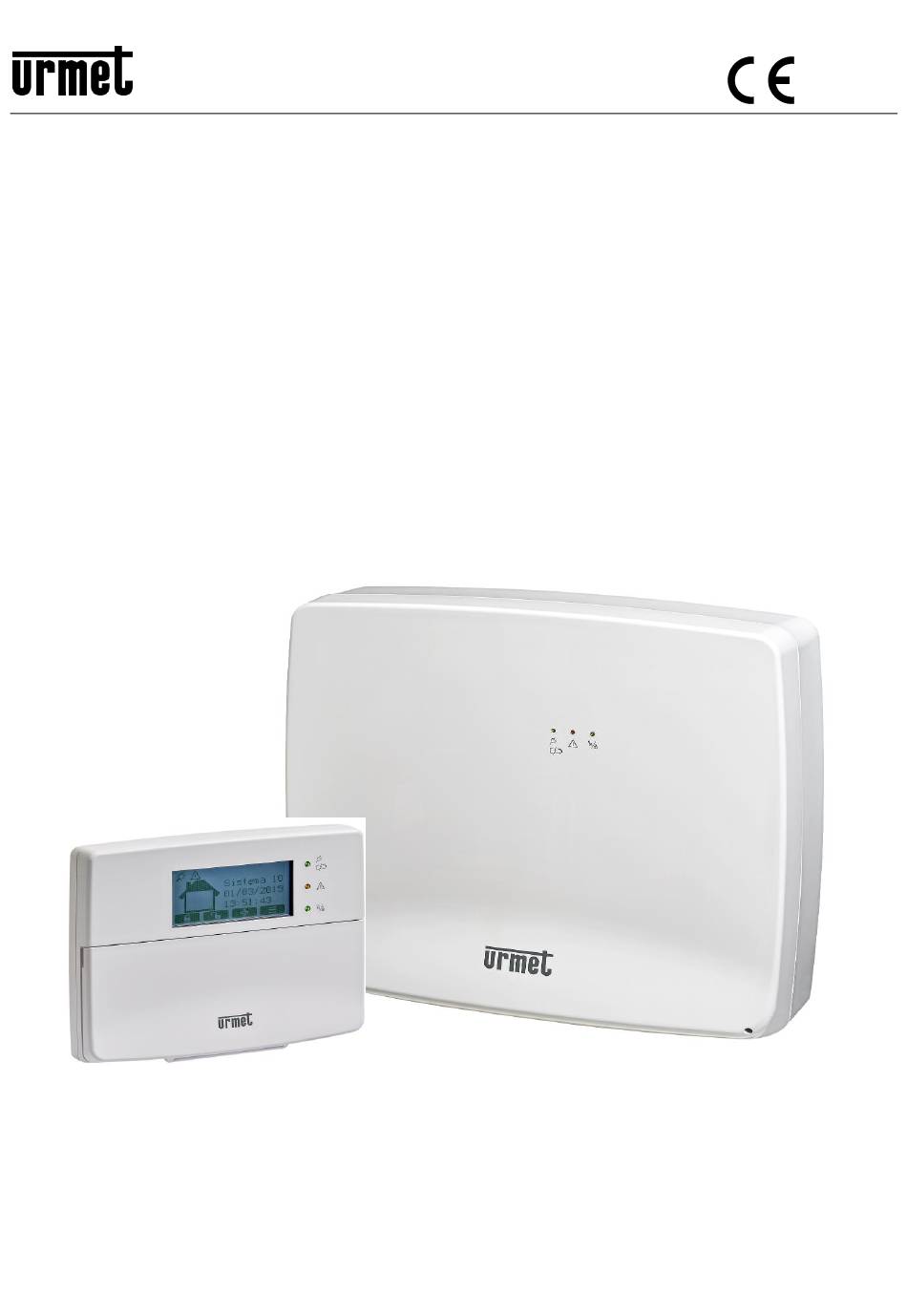

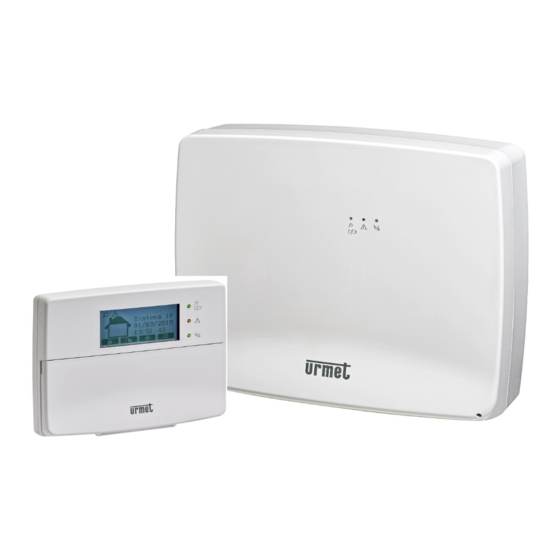

GUIDA RAPIDA / PRIMA INSTALLAZIONE

QUICK GUIDE / FIRST INSTALLATION

GUIDE RAPIDE / PREMIÈRE INSTALLATION

KURZANLEITUNG / ERSTE INSTALLATION

Sch./Réf./Ref. 1068/005A

Sch./Réf./Ref. 1068/010A

Need help?

Do you have a question about the 1068/010A and is the answer not in the manual?

Questions and answers

Summary of Contents for urmet domus 1068/010A

Page 1 Mod. 1068 DS1068-042 LBT21163 GUIDA RAPIDA / PRIMA INSTALLAZIONE QUICK GUIDE / FIRST INSTALLATION GUIDE RAPIDE / PREMIÈRE INSTALLATION KURZANLEITUNG / ERSTE INSTALLATION Sch./Réf./Ref. 1068/005A Sch./Réf./Ref. 1068/010A...
Page 2 ITALIANO PREFAZIONE ATTENZIONE! La presente guida è valida solo per la prima installazione e messa in opera del sistema 1068/xxx. Il sistema 1068 può essere totalmente configurato e programmato in 2 Modalità: Attraverso la TASTIERA 1068/021 in modo manuale collegata al Bus del sistema Attraverso una connessione diretta (in Access Point) e/o locale o remota (in WiFi / LAN) con l’utilizzo esclusivo di un TABLET ANDROID dotato dell’APP 1068SET, previa la presenza opzionale del modulo IP 1068/013.
Page 3 MODALITÀ 2 – PROGRAMMAZIONE CON APP 1068SET Per questa modalità è necessario l’utilizzo esclusivo di un TABLET 10” dotato di APP 1068SET scaricabile da Google Play Store, con sistema operativo O.S. Android V6.0 e/o successivo e la presenza nella centrale 1068 del modulo IP 1068/013. Scaricare e installare l’App 1068SET Se si è...
Page 4 Attendere la fine del Riavvio iniziale della centrale della durata di circa 20sec, dopo il quale si potrà accedere direttamente al menu di programmazione della tastiera con il codice Tecnico (di fabbrica 0000). Andare alla voce “PROGRAMMAZIONE” >> “Codice Impianto” >> e introdurre il Codice Impianto desiderato composto da 8 cifre (di fabbrica impostato a 99999999). Dal Tablet aprire l’App 1068Set ed entrare nella pagina “CLIENTI”, premere sul simbolo , inserire il nome di un eventuale Cliente compilando i campi dei dati anagrafici e salvare selezionando il tasto “CONFERMA”.
Page 5 A conferma della verifica e dell’avvenuta registrazione al CLOUD, verrà visualizzato sullo schermo del Tablet per alcuni instanti il messaggio “Sei l’installatore di questo dispositivo”. ATTENZIONE! La prima volta che si associa l’interfaccia IP verrà chiesto se si vuole diventare l’installatore del dispositivo, solo successivamente apparirà...
Page 6 12. Sullo schermo apparirà una finestra: Selezionare il Tipo di Connessione. In questa prima fase selezionare “Access Point” sia sulla centrale 1068/005A, sia sulla centrale 1068/010A (impostazione di fabbrica). Nella versione di centrale 1068/010A apparirà nella scelta di connessione anche la voce “Porta USB”.
Page 7 Appena stabilita la connessione con la centrale, l’icona precedente , diventa di colore VERDE ; conferma la connessione diretta con la Centrale 1068. Se l’icona diventa di colore GIALLO , indica che la connessione è avvenuta ed il sistema si trova in stato di manutenzione.
Page 8 Viceversa se devo “scaricare la programmazione dalla centrale” selezionare l’cona “Download” In tutti e due i casi si può scegliere se “tutta la programmazione” o solo la “pagina corrente”. E’ possibile inoltre fare il “Salvataggio/Ripristino” di tutti gli impianti presenti nella Home 1068Set sul CLOUD-Urmet, selezionando a seconda dell’esigenza la voce SALVA o RIPRISTINA NOTA:...
Page 9 E’ possibile inoltre eliminare il solo modulo Radio ER selezionando nella colonna ELIMINA l’icona Annotazione Codice ID modulo IP 1068/013: DS1068-042 LBT21163...
Page 10 ENGLISH INTRODUCTION WARNING! This guide applies only for the first installation and commissioning of the 1068/xxx system. The 1068 system can be totally configured and programmed in two ways: Using the KEYPAD 1068/021 connected to the system bus in manual mode Through a direct connection (in Access Point) and/or local or remote (WiFi / LAN) with the exclusive use of an ANDROID TABLET equipped with the 1068SET APP (optional presence of the 1068/013 IP module required).
Page 11 MODE 2 - PROGRAMMING WITH APP 1068SET This mode requires the exclusive use of a 10" TABLET equipped with APP 1068SET that can be downloaded from Google Play Store, Android V6.0 operating system and/or later and control unit 1068 of the IP module 1068/013. Download and install the 1068SET App If you already have a Urmet Account (e.g.: Yokis, Urmet-Cloud Full/Lite, etc.), use these credentials to access the application.
Page 12 Wait for the end of the initial reboot of the control unit, that takes about 20sec, after which you can directly access the programming menu of the keypad using the Installer code (factory setting: 0000). Go to "PROGRAMMING" >> "System Code" >>...
Page 13 The following message will be displayed on the screen of the tablet for a few seconds to confirm the check and the successful registration on the CLOUD “You are the installer of this device”. WARNING! The first time the IP interface is associated you will be asked if you want to be the installer of the device. Only then will the indication shown above appear <<you are the installer of this device >>.
Page 14 Select the Connection type. In this first step, select "Access Point" both on the 1068/005A and on the 1068/010A control unit (factory setting). The "USB port" option will also appear in the connection selection on the 1068/010A version of the control unit.
Page 15 As soon as the connection with the central unit is established, the previous icon turn GREEN confirming the direct connection with the 1068 control unit. If the icon turns YELLOW it means that that the connection has been established and that the system is in maintenance status.
Page 16 Vice versa, select "Download programming from control unit" using the icon "Download" In both cases you can choose "Whole programming" or "Current page only". You can "Save/Restore all the systems present in Home 1068Set to CLOUD-Urmet, by selecting SAVE or RESTORE accordingly.
Page 17 It is also possible to delete only the Radio ER module by selecting the icon in the DELETE column. Annotation IP module ID code 1068/013: DS1068-042 LBT21163...
Page 18 FRANÇAIS AVANT-PROPOS ATTENTION! La présente notice ne s'applique qu'à la première installation et mise en service du système 1068/xxx. Le système 1068 peut être entièrement configuré et programmé en 2 modes: En mode manuel, à l'aide du CLAVIER 1068/021 raccordé au Bus du système À...
Page 19 MODE 2 – PROGRAMMATION A L'AIDE DE L'APP 1068SET Ce mode exige l'utilisation d'une TABLETTE 10” dotée de l'APP 1068SET, à télécharger sur Google Play Store (système d'exploitation O.S. Android V6.0 et/ou suivant), ainsi que la présence du module IP 1068/013 dans la centrale 1068. Téléchargez et installez l’App 1068SET Si l'on possède déjà...
Page 20 Attendre la fine du Redémarrage initial de la centrale, d'une durée d'environ 20 secondes, au bout desquelles l'on pourra accéder directement au menu de programmation du clavier à l'aide du code Technicien (code d'usine: 0000). Sous « » « » «...
Page 21 À titre de confirmation de la vérification et de l'enregistrement sur le CLOUD, l'écran de la tablette affichera pendant quelques secondes le message Vous êtes l’installateur de ce dispositif << >> ATTENTION! Lors de la première association de l'interface IP, le système demandera à l'utilisateur s'il veut devenir Vous êtes l’installateur de ce dispositif «...
Page 22 Dans cette première phase, sélectionner Access Point aussi bien sur la centrale 1068/005A que sur la centrale 1068/010A (paramètre d'usine). « » Dans la version de la centrale 1068/010A, le choix de connexion inclura aussi l'option Port USB Centrale 1068/005A Centrale 1068/010A DS1068-042 LBT21163...
Page 23 Une fois la connexion avec la centrale établie, l'icône précédente passera au VERT ; cela confirme la connexion directe avec la centrale 1068. Si l'icône devient JAUNE , cela indique que la connexion a été établie et que le système se trouve en mode entretien.
Page 24 « » « » En revanche, pour Télécharger programmation depuis la centrale sélectionner l'icône Téléchargement « » « » Dans les deux cas, l'on peut choisir entre les options La programmation entière Page actuelle seule « » Il est en outre possible de Salvataggio/Ripristino toutes les installations présentes dans Home 1068Set sur le CLOUD-Urmet, en sélectionnant l'option SAUVEGARDER...
Page 25 Il est également possible de supprimer uniquement le module Radio ER, en sélectionnant l'icône SUPPRIMER dans la colonne. Annotation Code ID module IP 1068/013: DS1068-042 LBT21163...
Page 26 DEUTSCH VORWORT ACHTUNG! Diese Anleitung gilt nur für die Erstinstallation und Inbetriebnahme des Systems 1068/xxx. Das System 1068 kann in 2 Modi vollumfänglich konfiguriert und programmiert werden: Manuell über die an den System-Bus angeschlossene TASTATUR 1068/021 Über eine direkte (mit Access Point) und/oder lokale oder Fernverbindung (mit WiFi / LAN) ausschließlich unter Verwendung eines mit der APP 1068SET ausgestatteten ANDROID-TABLETS bei vorhandener Moduloption IP 1068/013.
Page 27 MODUS 2 – PROGRAMMIERUNG MIT APP 1068SET In diesem Modus sind ausschließlich die Verwendung eines 10‘‘-TABLETS, auf dem die über Google Play Store herunterladbare APP 1068SET und das Betriebssystem O.S. Android V6.0 und/oder nachfolgende installiert sind und das Vorhandensein einer Zentrale 1068 des Moduls IP 1068/013 erforderlich.
Page 28 Warten Sie das Ende des Anfänglichen Neustarts der Zentrale mit einer Dauer von ca. 20 s ab. Danach kann das Programmiermenü der Tastatur direkt mit dem Installateur-Code geöffnet werden (werkseitig 0000). Geben Sie über “KONFIGURATION” >> “Systemcode” >> den gewünschten Systemcode mit 8 Ziffern ein (werkseitige Einstellung 99999999). Öffnen Sie über das Tablet die App 1068Set und dann die Seite “KUNDEN”, betätigen Sie das Symbol , geben Sie den Namen eines eventuellen Kunden durch Ausfüllen der Datenfelder ein und speichern Sie mit der Taste“BESTÄTIGEN”.
Page 29 Zum Bestätigen der Überprüfung und der erfolgten Registrierung auf der CLOUD erscheint in der Ansicht des Tablets einige Sekunden lang die Meldung “Sie sind der Installateur diese Geräts” ACHTUNG! Bei der ersten Verknüpfung der IP-Schnittstelle wird gefragt, ob man der Installateur des Geräts werden möchte, erst danach erscheint die oben angeführte Anzeige <<...
Page 30 Wählen Sie den Verbindungstyp. Wählen Sie bei diesem ersten Schritt “Access Point” sowohl auf der Zentrale 1068/005A als auch auf der Zentrale 1068/010A aus (Werkseinstellungen). Bei der Zentralenversion 1068/010A erscheint in der Auswahl der Verbindung auch der Menüpunkt “USB-Anschluss”. Zentrale 1068/005A Zentrale 1068/010A...
Page 31 Sobald die Verbindung mit der Zentrale vorliegt, wechselt das vorige Symbol auf GRÜN und bestätigt die direkte Verbindung mit der Zentrale 1068. Wechselt das Symbol auf GELB , weist dies darauf hin, dass die Verbindung hergestellt wurde und das System sich im Wartungsstatus befindet. 13.
Page 32 Soll der Schritt “Programmierung von Zentrale herunterladen” erfolgen, wählen Sie dagegen das Symbol “Download” In beiden Fällen kann gewählt werden unter “Gesamte Programmierung” oder nur “Nur aktuelle Seite”. Außerdem kann das “Speichern/Zurücksetzen” aller in der Home 1068Set auf CLOUD-Urmet vorhandenen Anlagen erfolgen, und zwar durch die entsprechende Auswahl von SPEICHERN oder ZURÜCKSETZEN HINWEIS:...
Page 33 Es ist außerdem möglich, nur das Modul Radio ER zu löschen, indem in der Spalte LÖSCHEN das Symbol ausgewählt wird. Vermerk ID-Code Modul IP 1068/013: DS1068-042 LBT21163...
Page 34 DS1068-042 LBT21163...
Page 35 DS1068-042 LBT21163...
Page 36 DS1068-042 LBT21163 Area tecnica URMET S.p.A. servizio clienti +39 011.23.39.810 10154 TORINO (ITALY) http://www.urmet.com VIA BOLOGNA 188/C e-mail: info@urmet.com Telef. +39 011.24.00.000 (RIC.AUT.) +39 011.24.00.300 - 323 MADE IN CHINA DS1068-042 LBT21163...
