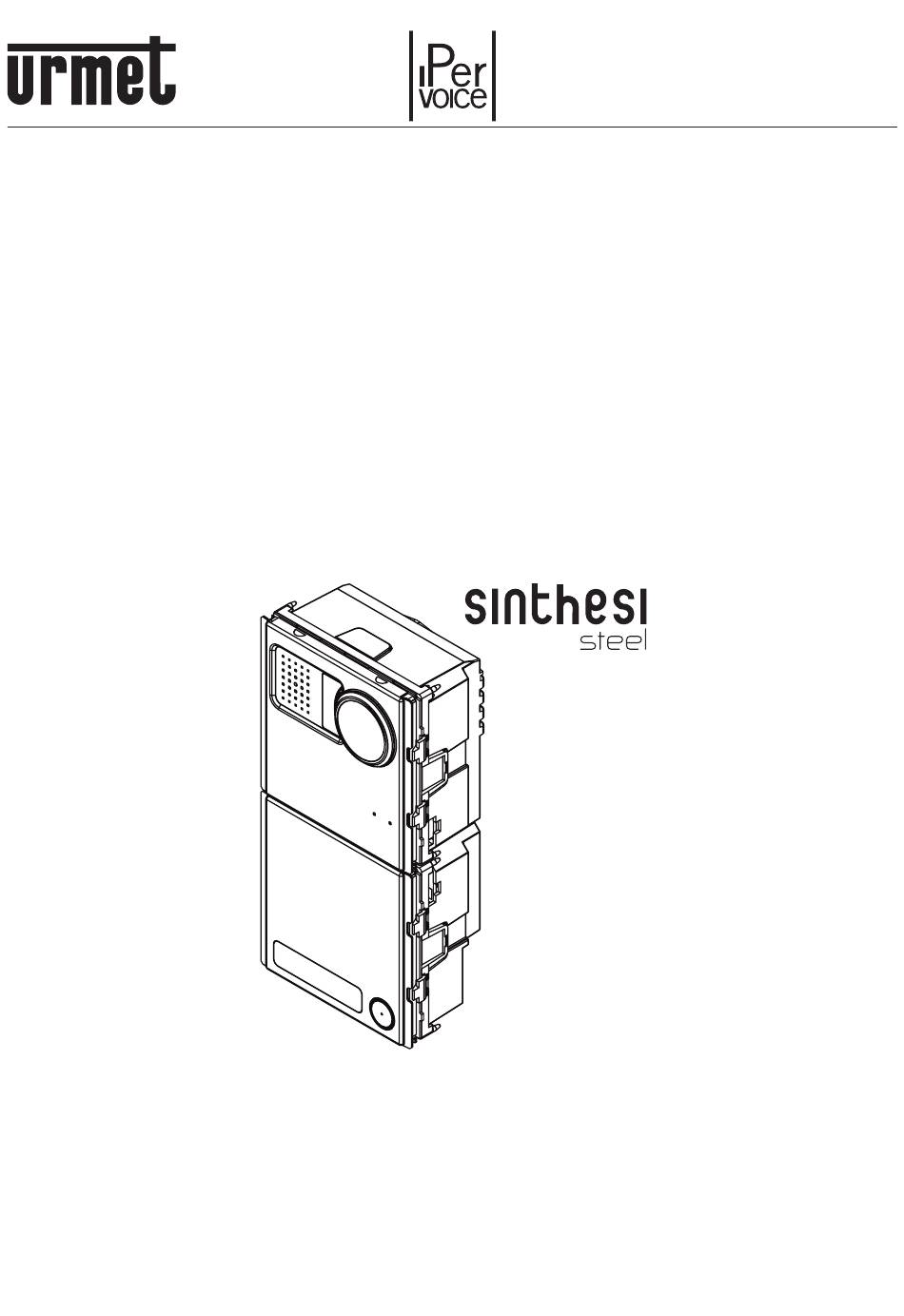

- Page 1 Mod. 1039 DS 1039-053A LBT 20242 POSTO ESTERNO VIDEO SU IP CON 1 TASTO EXTERNAL IP VIDEO STATION WITH 1 PUSH BUTTON POSTE EXTERNE VIDÉO IP AVEC 1 TOUCHE MICROALTAVOZ VIDÉO SOBRE IP CON 1 TECLA Sch./Ref. 1039/70...
- Page 2 ITALIANO PRESTAZIONI Le prestazioni del posto esterno video su IP sono le seguenti: • Realizzato su meccanica Sinthesi Steel a 2 Moduli. • Pilotaggio dell’elettroserratura pedonale con scarica capacitiva ad impulso con bassa corrente di mantenimento (SE+; SE-). • Pilotaggio elettroserratura passo carraio con relé SE2 con contatti puliti (C-NC-NO).
- Page 3 Sch.1158/42 Sch.1145/52 Cartellino provvisorio trasparente. Cartellino definitivo con incisione. DS1039-053A...
- Page 4 DESCRIZIONE MORSETTI Morsetti elettroserratura a scarica con corrente di mantenimento per eventuale relé Contatto comune del relè serratura Contatto normalmente chiuso del relè serratura Contatto normalmente aperto del relè serratura Morsetti per alimentazione ausiliaria Non utilizzato Morsetti pulsante androne per pilotaggio e serratura relé Morsetti sensore porta Non utilizzato Non utilizzato...
-
Page 5: Caratteristiche Tecniche
ISTRUZIONI DI CABLAGGIO CON CAVO CAT5 Intestare il cavo CAT5 su uno dei connettori RJ45 con logo Urmet: • Inserire il conduttore nella guida rispettando le colorazioni indicate (Standard T568B). Conduttore Colore cavo Conduttore Colore cavo n° n° Bianco-Arancione Bianco-Blu Arancione Verde Bianco-Verde... -
Page 6: Panel Installation
ENGLISH PERFORMANCE The features of the IP video door phone on are the following: • Designed on 2-module Sinthesi Steel style. • Management of pedestrian door electric lock with pulse capacitive discharge and with low holding current (SE+; SE-). •... - Page 7 Ref.1158/42 Ref.1145/52 Dummy transparent name holder Final engraved name holder DS1039-053A...
-
Page 8: Description Of Terminals
DESCRIPTION OF TERMINALS Terminal pins of discharge electric lock with holding current for relay, if present Common lock relay contact Normally closed lock relay contact Normally open lock relay contact Auxiliary power terminals Not used Hall button terminals for operating lock relay Door sensor terminals Not used Not used... -
Page 9: Technical Specifications
WIRING INSTRUCTIONS WITH CAT5 WIRE Fit the CAT5 wire in a RJ45 plug with Urmet logo: • Insert the wire in the guide respecting the colour coding shown (Standard T568B). Wire Wire colour Wire Wire colour White-Orange White-Blue Orange Green White-Green White-Brown Blue... - Page 10 PERFORMANCES Les prestations du poste externe vidéo sur IP sont les suivantes: • Réalisé sur le modèle Sinthesi Steel à 2 modules. • Gestion de la serrure électrique piétonne à décharge capacitive par impulsion et bas courant de maintien (SE+; SE-).
- Page 11 Réf.1158/42 Réf.1145/52 Étiquette porte-nom provisoire transparente Étiquette porte-nom définitive avec gravure DS1039-053A...
-
Page 12: Description Des Bornes
DESCRIPTION DES BORNES Bornes serrure électrique à décharge avec courant de maintien pour un relais, si nécessaire. Contact commun du relais de serrure Contact normalement fermé du relais de serrure Contact normalement ouvert du relais de serrure Bornes pour l’alimentation auxiliaire Non utilisée Bornes du bouton hall d’entrée pour pilotage et serrure relais Bornes du capteur de porte... -
Page 13: Caracteristiques Techniques
INSTRUCTIONS DE CABLAGE A L’AIDE DU CABLE CAT5 Abouter le câble CAT5 sur l’un des connecteurs RJ45 ayant le logo Urmet: • Introduire le conducteur dans le guide, en respectant les couleurs indiquées (Standard T568B). Conducteur Couleur de câble Conducteur Couleur de câble Blanc-Orange Blanc-Bleu... -
Page 14: Instalación Del Teclado
ESPAÑOL PRESTACIONES Las prestaciones del microaltavoz vidéo sobre IP son las siguientes: • Realizado sobre mecanica Sinthesi Steel con 2 Módulos. • Pilotaje de la cerradura electrica peatonal con descarga capacitiva con pulso de baja corriente de mantenimiento (SE+; SE-). - Page 15 Ref.1158/42 Ref.1145/52 Etiqueta provisoria transparente Etiqueta final con incisión DS1039-053A...
- Page 16 DESCRIPCIÓN DE LOS BORNES Bornes cerradura electrica con descarga de corriente de mantenimiento para eventual relé Contacto común del relé de la cerradura Contacto normalmente cerrado del relé de la cerradura Contacto normalmente abierto del relé de la cerradura Bornes para alimentación auxiliar Non utilizado Bornes pulsador del vestíbulo para control y cerradura relé...
-
Page 17: Características Técnicas
INSTRUCCIONES DE CABLEADO CON CABLE CAT5 Empalmar el cable CAT5 en uno de los conectores RJ45 con el logotipo Urmet: • Colocar el conductor en la guía respetando los colores indicados (Norma T568B). Conductor Color cable Conductor Color cable Blanco-Naranja Blanco-Azul Naranja Verde... - Page 18 ITALIANO DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifi uti di apparecchiature elettriche ed elettroniche (RAEE) Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fi ne della propria vita utile deve essere raccolto separatamente dagli altri rifi uti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fi...
- Page 19 DS1039-053A...
- Page 20 DS 1039-053A LBT 20242 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39 011.23.39.810 VIA BOLOGNA 188/C http://www.urmet.com Telef. +39 011.24.00.000 (RIC. AUT.) e-mail: info@urmet.com +39 011.24.00.300 - 323 MADE IN ITALY...
