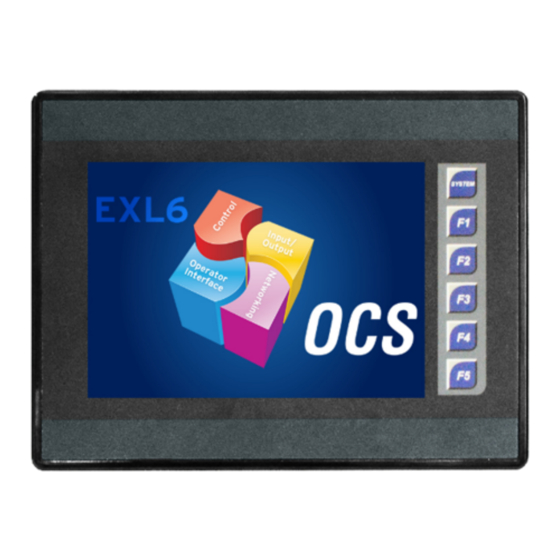

HORNER EXL6 0 Quick Start Manual
  1. Manuals
  2. Brands
  3. HORNER Manuals
  4. Controller
  5. HE-EXL1E0
  6. Quick start manual

HORNER EXL6 0 Quick Start Manual

Hide thumbs
1
2
3
4
5
6
Table of Contents

Advertisement

Quick Links

Download this manual

Part Numbers
Global Part Number
European Part Number

User Manual and Add-Ons
Find the documents via the Documentation Search.

Part #
MAN1032
EXL6 & XL6 Prime User Manual
MAN1142
Rechargeable Battery Manual
HE-BAT019
Rechargeable 3.6V Lithium Battery
HE-XCK
Programming Cables
2 channel Analog Output I/O option kit,
HE-XDAC
selectable 0-10V, +/-10V, 4-20mA.
4 channel Analog Output I/O option kit,
HE-XDAC107
selectable 0-10V, +/-10V, 4-20mA.
HE-XKIT
Blank I/O Board
Adapter, RJ45 (8P8C) male to 8-pos-
HE200MJ2TRM
ition terminal strip.
Ferrite core for filtering out electrical
HE-FBD001
noise.

Battery Maintenance
The EXL6 has an advanced battery system that uses a
rechargeable lithium battery. The battery powers the real
time clock when power is removed, and it is needed for
register data retention. Manual MAN1032 via the Docu-
mentation Search for more details on battery replacement.


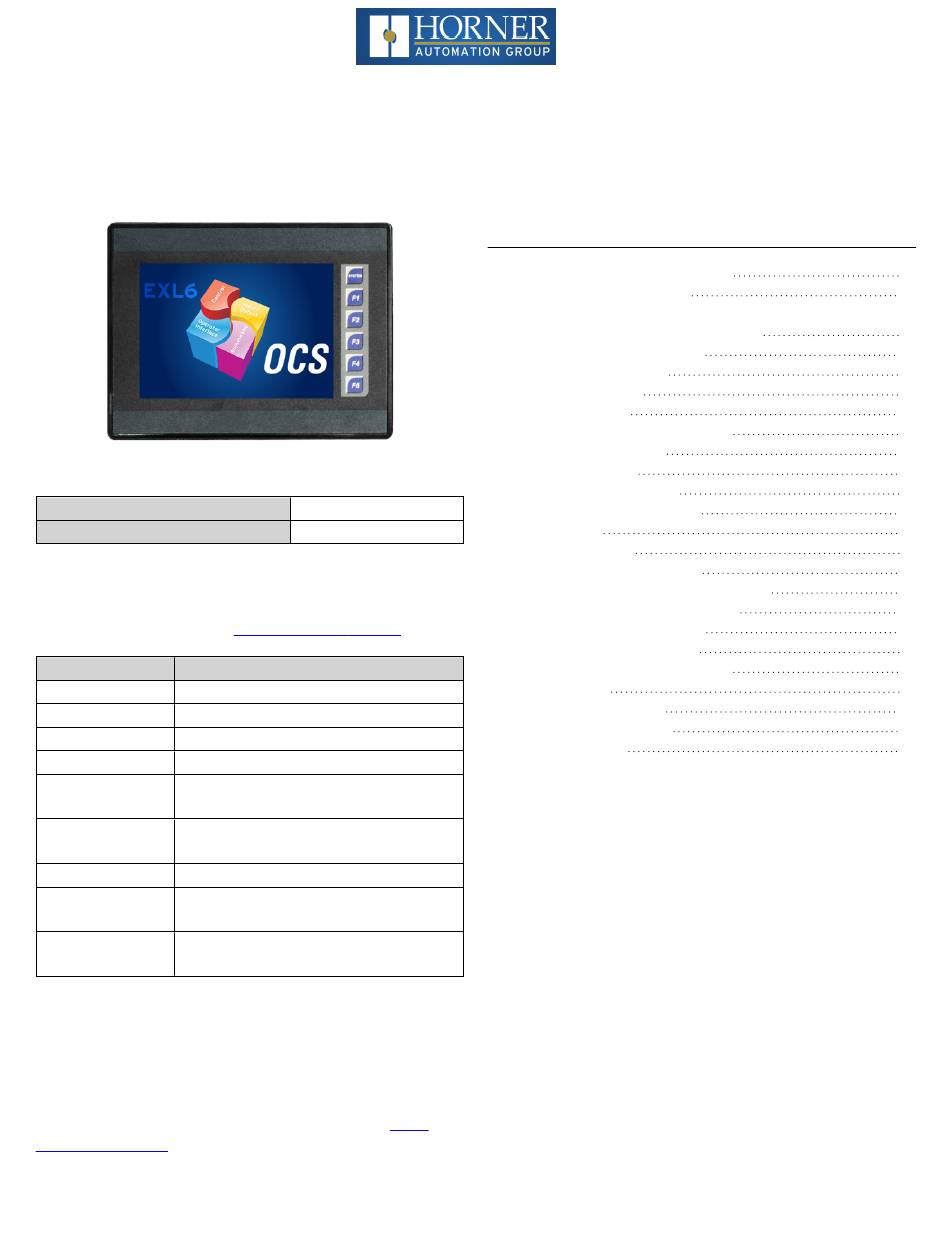

EXL6 Datasheet - Model 0
No Built-In I/O
MAN1168-21-EN_EXL6_Mod0
HE-EXL1E0
HEXT371C100
Description

Table of Contents



Page 1
1
1
2
2
2
2
2
3
3
3
4
4
4
4
4
5
5
5
5
6
6
6
6
6

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EXL6 0 and is the answer not in the manual?

Questions and answers

Related Manuals for HORNER EXL6 0

Summary of Contents for HORNER EXL6 0

  • Page 1: Table Of Contents

    EXL6 Datasheet - Model 0 No Built-In I/O MAN1168-21-EN_EXL6_Mod0 Table of Contents User Manual and Add-Ons Battery Maintenance TECHNICAL SPECIFICATIONS General Specifications Control and Logic User Interface Connectivity CONTROLLER OVERVIEW Overview of OCS   Power Wiring Part Numbers COMMUNICATIONS Global Part Number HE-EXL1E0 Serial Communication Ethernet European Part Number HEXT371C100 Dip Switches   CAN Communications User Manual and Add-Ons DIMENSIONS &...

  • Page 2: Technical Specifications

    TECHNICAL SPECIFICATIONS General Specifications User Interface Required   P ower  Display   T ype 5.77”   V GA   T FT   ( 450 nit   t ypical) 420mA   @    1 2VDC 230mA   @    2 4VDC (Steady   S tate) Resolution 640   x    4 80 Required  ...

  • Page 3: Controller Overview

    CONTROLLER OVERVIEW Overview of OCS Power Wiring NOTE: The Primary Power Range is 10VDC to 30VDC.     Primary Power Port Pins Signal Description Ground Frame Ground Input Power Supply Ground Input Power Supply Voltage     DC Input / Frame     Solid/Stranded Wire: 12-24 awg (2.5-0.2mm)   Strip length: 0.28” (7mm)  1.  Touchscreen   Torque, Terminal Hold-Down Screws: 4.5 – 7 in-lbs   2.  Function Keys (0.50 – 0.78 N-m)  3.  USB 2.0 “A”: Flash Drive  ...

  • Page 4: Communications

    COMMUNICATIONS Serial Communication Dip Switches MJ1/2 Serial Ports MJ1/2 Independent Serial Ports     MJ1: RS-232 w/Full Handshaking  MJ2:   R S-485 Half-Duplex   MJ1 PINS MJ2 PINS SIGNAL DIRECTION SIGNAL DIRECTION DIP Switches NAME FUNCTION DEFAULT GROUND GROUND MJ3 RS-485  ON =  +5V   @    +5V   @    Termination Terminated 60mA 60mA ON = Half...

  • Page 5: Dimensions & Installation

    DIMENSIONS & INSTALLATION Dimensions & Panel Cutout Installation Procedure    1.  Carefully locate an appropriate place to mount the  OCS. Be sure to leave enough room at the top of the  unit for insertion and removal of the microSD™ card.  2.  Carefully cut the host panel per the diagram, cre- ating a 31.9mm x 175.0mm, with a +1mm/-0mm  opening into which the OCS may be installed. If the  opening is too large, water may leak into the enclos- ure, potentially damaging the unit. If the opening is  too small, the OCS may not fit through the hole  without damage.  3.  Remove any burrs and or sharp edges and ensure  the panel is not warped in the cutting process.  4.  Remove all Removable Terminals from the OCS.  Insert the OCS through the panel cutout (from the  front). The gasket must be between the host panel  and the EXL6.  5.  Install and tighten the four mounting clips (provided  in the box) until the gasket forms a tight seal. NOTE:  Max torque is 0.8 to 1.13Nm, or 7 to 10 in-lbs.  6.  Reinstall the   I /O Removable Terminal Blocks. Con- nect communications cables to the serial port, USB  ports, Ethernet port and CAN port as required.   ...

  • Page 6: Safety & Maintenance

    This device complies with Part 15 of the FCC Rules. Operation is  aging voltage potential between the laptop and controller.   subject to the following Ensure the controller       a nd laptop are grounded for max- two conditions: imum protection. Consider using a USB isolator due to        1.  This device may not cause harmful interference. voltage potential differences as a preventative measure.  2.  This device must accept any interference received, includ-   ing interference that may cause undesired operation.        Technical Support North America 1 (317) 916-4274 (877) 665-5666 www.hornerautomation.com techsppt@heapg.com   Europe +353 (21) 4321-266 www.hornerautomation.eu technical.support@horner-apg.com       Page 6...
