Summary of Contents for Stahl 8611 Series

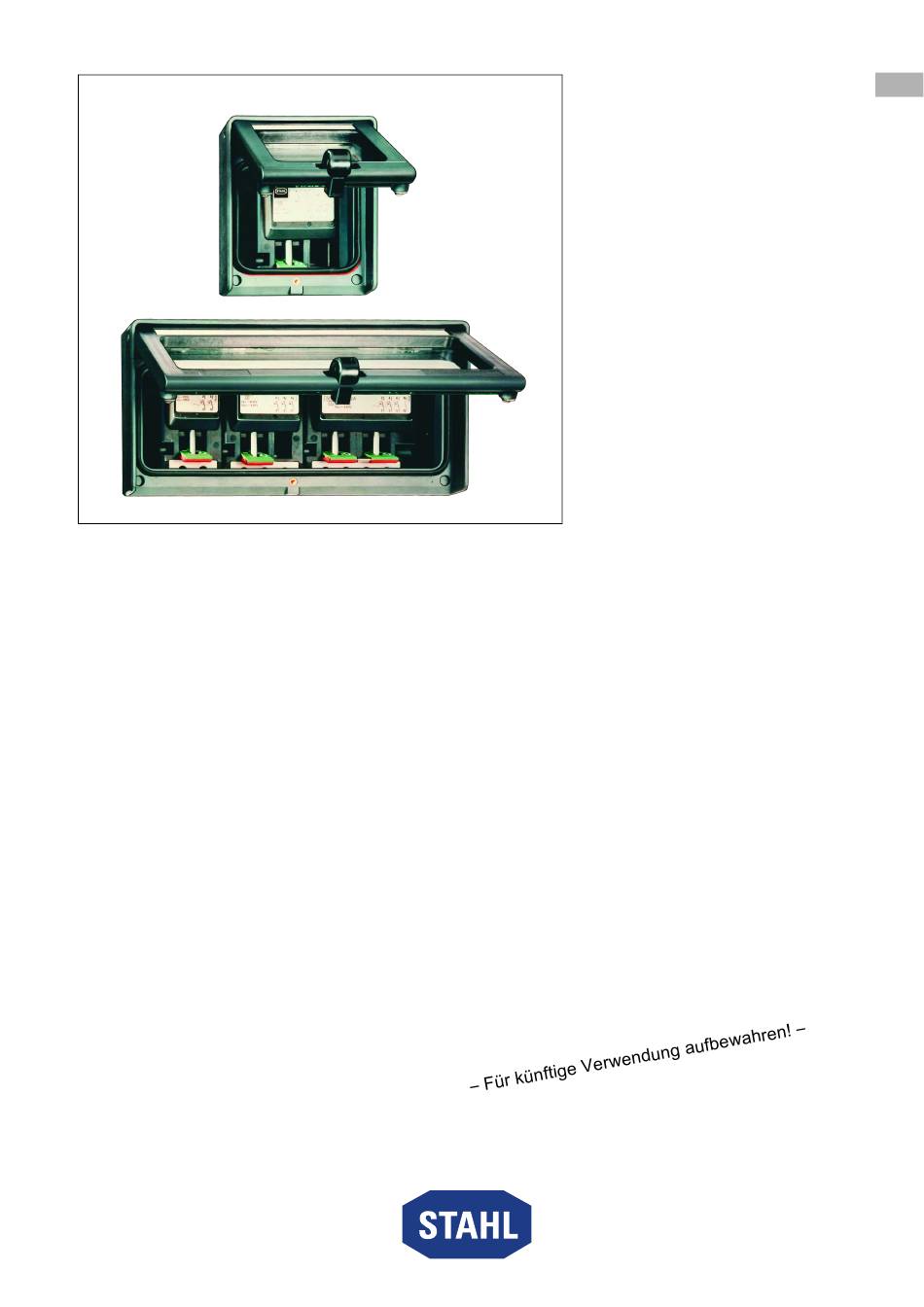

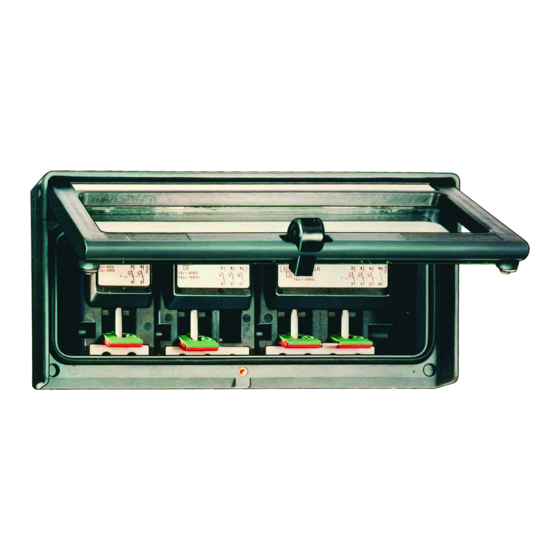

- Page 1 Betriebsanleitung Additional languages r-stahl.com Betätigungsklappe Reihe 8611...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Angaben....................3 Hersteller......................3 Zu dieser Betriebsanleitung .................3 Weitere Dokumente .....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ................4 Symbole am Gerät ....................4 Sicherheit ......................5 Bestimmungsgemäße Verwendung..............5 Qualifikation des Personals .................5 Restrisiken ......................6 Transport und Lagerung ..................7 Montage und Installation..................7 Montage .......................7... -
Page 3: Allgemeine Angaben
▶ Betriebsanleitung dem Bedien- und Wartungspersonal jederzeit zugänglich machen. ▶ Betriebsanleitung an jeden folgenden Besitzer oder Benutzer des Geräts weitergeben. ▶ Betriebsanleitung bei jeder von R. STAHL erhaltenen Ergänzung aktualisieren. ID-Nr.: 156037 / 8611601300 Publikationsnummer: 2022-11-09·BA00·III·de·07 Die Originalbetriebsanleitung ist die deutsche Ausgabe. -
Page 4: Erläuterung Der Symbole
Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Hinweis zum leichteren Arbeiten Gefahrensituation, die bei Nichtbeachtung der GEFAHR! Sicherheitsmaßnahmen zum Tod oder zu schweren Verletzungen mit bleibenden Schäden führen kann. Gefahrensituation, die bei Nichtbeachtung der WARNUNG! Sicherheitsmaßnahmen zu schweren Verletzungen führen kann. -
Page 5: Se Fi
Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •... -
Page 6: Restrisiken
Gerät nur in Originalverpackung oder gleichwertiger Verpackung transportieren. ▶ Gerät nicht belasten. ▶ Verpackung und Gerät auf Beschädigung prüfen. Beschädigungen umgehend an R. STAHL melden. Beschädigtes Gerät nicht in Betrieb nehmen. ▶ Gerät in Originalverpackung, trocken (keine Betauung), in stabiler Lage und sicher vor Erschütterungen lagern. ▶... -
Page 7: Gr 4 Transport Und Lagerung
Transport und Lagerung Transport und Lagerung ▶ Gerät sorgfältig und unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit") transportieren und lagern. Montage und Installation Montage ▶ Gerät sorgfältig und nur unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit") montieren. ▶ Folgende Einbaubedingungen und Montageanweisungen genau durchlesen und exakt befolgen. -
Page 8: Inbetriebnahme
Inbetriebnahme 5.1.2 Montage Betätigungsklappe 23764E00 Legende = Kombischraube M4 x 8 = Kombischraube M4 x 10 (für Wandstärke < 2 mm) (für Wandstärke > 2 mm und für Winkelbefestigung) = Gehäuse = Berührungsschutz (Winkel) = Betätigungsklappe ▶ Betätigungsklappe (3) mit den Kombischrauben (1), (4) im Gehäuse (2) befestigen. ▶... -
Page 9: Instandhaltung, Wartung, Reparatur
Instandhaltung, Wartung, Reparatur Instandhaltung, Wartung, Reparatur ▶ Geltende nationale Normen und Bestimmungen im Einsatzland beachten, z.B. IEC/EN 60079-14, IEC/EN 60079-17, IEC/EN 60079-19. Instandhaltung GEFAHR! Explosionsgefahr durch Beschädigung der Dichtung! Nichtbeachten führt zu tödlichen oder schweren Verletzungen. ▶ Schraube der Betätigungsklappe mit geeigneten Werkzeug lösen. ▶... -
Page 10: Reinigung
▶ Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung. ▶ Kundenservice persönlich kontaktieren. -
Page 11: Anhang A
Schutzart IP66 gemäß IEC/EN 60529 Material Gehäuse Polyester Dichtung Silikon, geschäumt Befestigungs- Kombischraube M4 x 10 schrauben (M4 x 8 bei Wandstärke < 2 mm) Anzugsdrehmoment 1,4 Nm Weitere technische Daten, siehe r-stahl.com. 156037 / 8611601300 Betätigungsklappe 2022-11-09·BA00·III·de·07 Reihe 8611... -
Page 12: 13.1 Maßangaben / Befestigungsmaße
Anhang B Anhang B 13.1 Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 30 mm / 1.18 " 122 mm / 4.80 " 96 mm / 3.78 " 78 mm / 3.07 " 82 mm / . 3 23 "... - Page 13 Operating instructions Additional languages r-stahl.com Actuator flap Series 8611...
- Page 14 Contents Contents General Information .....................3 Manufacturer......................3 About these Operating Instructions..............3 Further Documents ....................3 Conformity with Standards and Regulations............3 Explanation of Symbols ..................4 Symbols used in these Operating Instructions.............4 Symbols on the Device ..................4 Safety........................5 Intended Use......................5 Personnel Qualification ..................5 Residual Risks .....................6 Transport and Storage ..................7 Mounting and Installation ..................7 Mounting ......................7...
-
Page 15: En Fr
Make the operating instructions accessible to operating and maintenance staff at all times. ▶ Pass the operating instructions on to each subsequent owner or user of the device. ▶ Update the operating instructions every time R. STAHL issues an amendment. ID no.: 156037 / 8611601300 Publication code: 2022-11-09·BA00·III·en·07... -
Page 16: Explanation Of Symbols
Explanation of Symbols Explanation of Symbols Symbols used in these Operating Instructions Symbol Meaning Handy hint for making work easier Dangerous situation which can result in fatal or severe injuries DANGER! causing permanent damage if the safety measures are not complied with. -
Page 17: Se Fi
Specialists who perform these activities must have a level of knowledge that meets applicable national standards and regulations. Additional knowledge is required for any activity in hazardous areas! R. STAHL recommends having a level of knowledge equal to that described in the following standards: •... -
Page 18: Residual Risks
▶ Do not place any loads on the device. ▶ Check the packaging and the device for damage. Report any damage to R. STAHL immediately. Do not commission a damaged device. ▶ Store the device in its original packaging in a dry place (with no condensation), and make sure that it is stable and protected against the effects of vibrations and knocks. -
Page 19: Gr 4 Transport And Storage
Transport and Storage Transport and Storage ▶ Transport and store the device carefully and in accordance with the safety notes (see "Safety" chapter). Mounting and Installation Mounting ▶ Mount the device carefully and only in accordance with the safety notes (see "Safety"... -
Page 20: Commissioning
Commissioning 5.1.2 Mounting the Actuator Flap 23764E00 Legend = screw and washer assembly = screw and washer assembly M4 x 8 M4 x 10 (for wall thickness < 2 mm) (for wall thickness > 2 mm and for bracket mounting) = enclosure = protection against accidental contact (bracket) -
Page 21: 7 Maintenance, Overhaul, Repair
Maintenance, Overhaul, Repair Maintenance, Overhaul, Repair ▶ Observe the relevant national standards and regulations in the country of use, e.g. IEC/EN 60079-14, IEC/EN 60079-17, IEC/EN 60079-19. Maintenance DANGER! Explosion hazard due to seal damage! Non-compliance results in fatal or severe injuries. ▶... -
Page 22: 8 Returning The Device
Returning the Device ▶ Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required. ▶ Contact customer service personally. ▶... -
Page 23: Ee 12.1 Technical Data
Polyester Seal Silicone, foamed Mounting screws Screw and washer assembly M4 x 10 (M4 x 8 for wall thickness < 2 mm) Tightening torque 1.4 Nm For further technical data, see r-stahl.com. 156037 / 8611601300 Actuator flap 2022-11-09·BA00·III·en·07 Series 8611... -
Page 24: 13.1 Dimensions/Fastening Dimensions
Appendix B Appendix B 13.1 Dimensions/Fastening Dimensions Dimensional drawings (all dimensions in mm [inch]) – Subject to change 30 mm / 1.18 " 122 mm / 4.80 " 96 mm / 3.78 " 78 mm / 3.07 " 82 mm / . 3 23 "...
