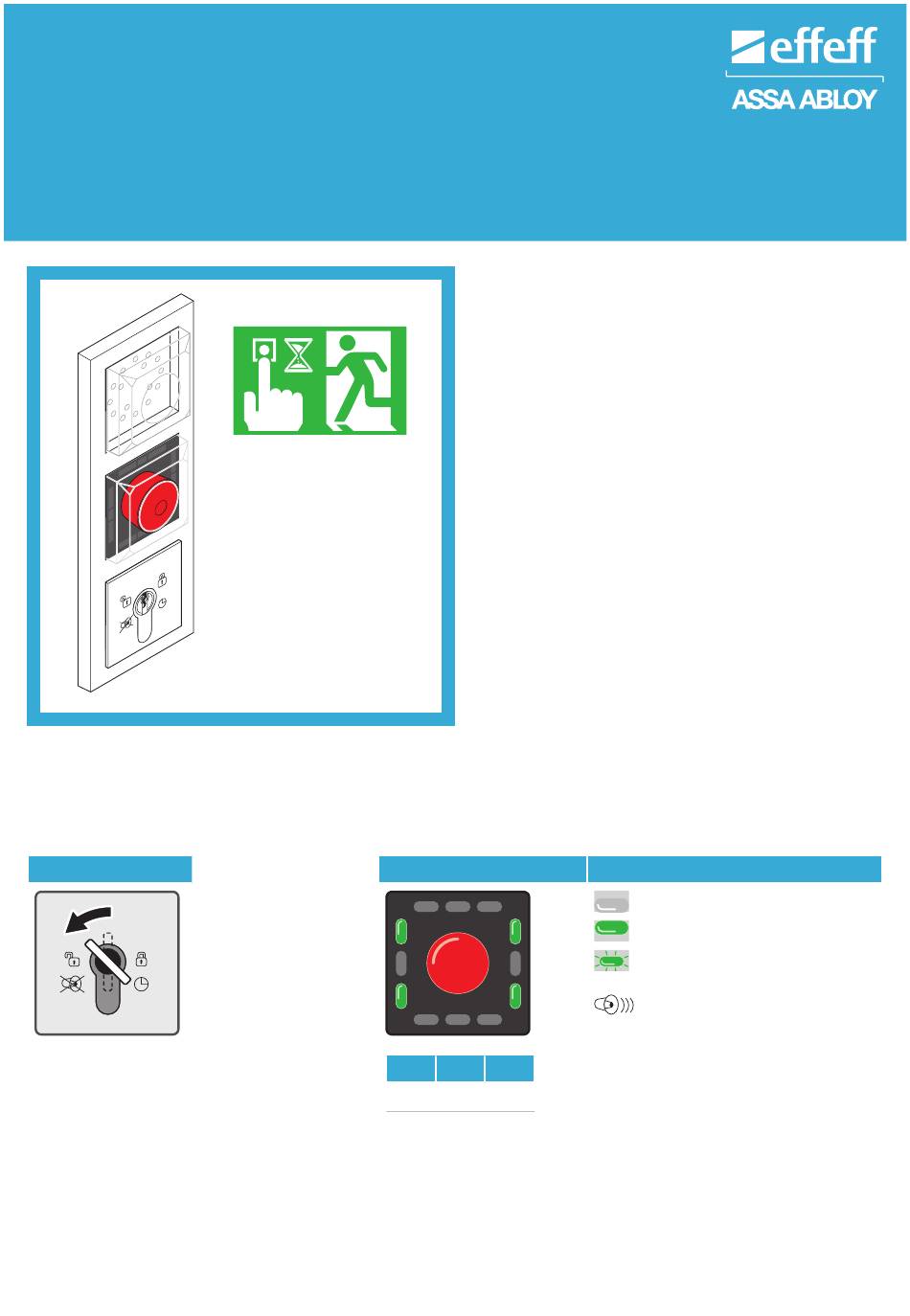

Rettungswegtechnik
ePED
1386D00 Türterminal
®
Kurzanleitung
D0106204, 10.2016
Bedienung des Türterminals
Drehen
ePED
Rettungswegtechnik
®
Elektrische Verriegelungen von Türen in
Rettungswegen sichern Rettungswege gegen
Missbrauch ab. Dabei wird die Tür in Fluchtrich-
tung blockiert. Über einen Not-Auf-Taster wird
im Gefahrenfall die Fluchttür freigegeben und
ein Alarm ausgelöst. Der Alarm wirkt gleichzei-
tig hemmend gegen Missbrauch.
Das System ist entsprechend der Richtlinie für
elektrische Verriegelungen von Türen in
Rettungswegen (EltVTR) geprüft und erfüllt die
sicherheitstechnischen Anforderungen für eine
Freigabe im Gefahrenfall.
Statusanzeige
rt
gn
ge
20:1
– 1 –
ASSA ABLOY, the global leader
in door opening solutions
Signale
LED ist erloschen
LED leuchtet dauerhaft
LED blinkt
akustischer Alarm /
Signalton
Die grüne, blinkende LED ist 20
mal länger an als aus.
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Assa Abloy effeff ePED 1386Z1LB7 04S0 Series
Summary of Contents for Assa Abloy effeff ePED 1386Z1LB7 04S0 Series
- Page 1 Rettungswegtechnik ePED 1386D00 Türterminal ® Kurzanleitung ASSA ABLOY, the global leader D0106204, 10.2016 in door opening solutions ePED Rettungswegtechnik ® Elektrische Verriegelungen von Türen in Rettungswegen sichern Rettungswege gegen Missbrauch ab. Dabei wird die Tür in Fluchtrich- tung blockiert. Über einen Not-Auf-Taster wird im Gefahrenfall die Fluchttür freigegeben und...
- Page 2 Statusanzeige und Bedienung Die Ursache einer Störung kann mit dem externen Display-Modul 1386D00-DISP ermittelt werden. LED-Anzeige Alarm Schlüsseltaster drehen Status rot grün gelb nach links nach rechts Entriegelt – Verriegeln Entriegelt Brandalarm – abschalten Kurzzeitentriegelung Entriegeln* Verriegeln - Voralarm Entriegeln* –...
- Page 3 Zurücksetzen in den Normalbetrieb nach einer Notentriegelung oder sicherheitsrelevanten Störung Hinweis! Wartezeit 60 s bei Zurücksetzen in den Normalbetrieb: Wird ein Alarm quit- tiert, zum Beispiel nach einer Notentriegelung, so wird das akustische Alarmsignal sofort abgestellt. Das Türterminal wird in den Normalbetrieb zurückgesetzt, wenn ∙...
- Page 4 Wenden Sie sich an den Kundendienst des Installateurs oder an den Support der ASSA ABLOY Sicherheitstechnik GmbH ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20 72458 Albstadt DEUTSCHLAND Tel. + 497431 123-0 Fax + 497431 123-240 ASSA ABLOY, the global leader www.assaabloy.de in door opening solutions...
-
Page 5: Brief Instructions
Escape route technology ePED 1386D00 door terminal ® Brief instructions ASSA ABLOY, the global leader D0106204, 10.2016 in door opening solutions ePED Escape Route Technology ® Electrical locking devices of doors along escape routes protect escape routes from misuse. The door is blocked in the escape direction in the process. -
Page 6: Status Display And Operation
Status display and operation The cause of a fault can be determined with the external display module 1386D00-DISP. Alarm Turn key switch LED display Status red green yel- to the left to the right Unlocked – Lock – Fire alarm unlocked switch off Temporary release Unlock*... - Page 7 Reset to normal operation after an Emergency release or safety-related fault Note! 60 s wait time for reset to normal operation: If an alarm is acknowledged, e.g. after an Emergency release, the acoustic alarm signal is suppressed immediately. The door terminal is reset to normal operation if ∙...
- Page 8 Please contact the customer service of the installation company or the support department of ASSA ABLOY Sicherheitstechnik GmbH ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20...
