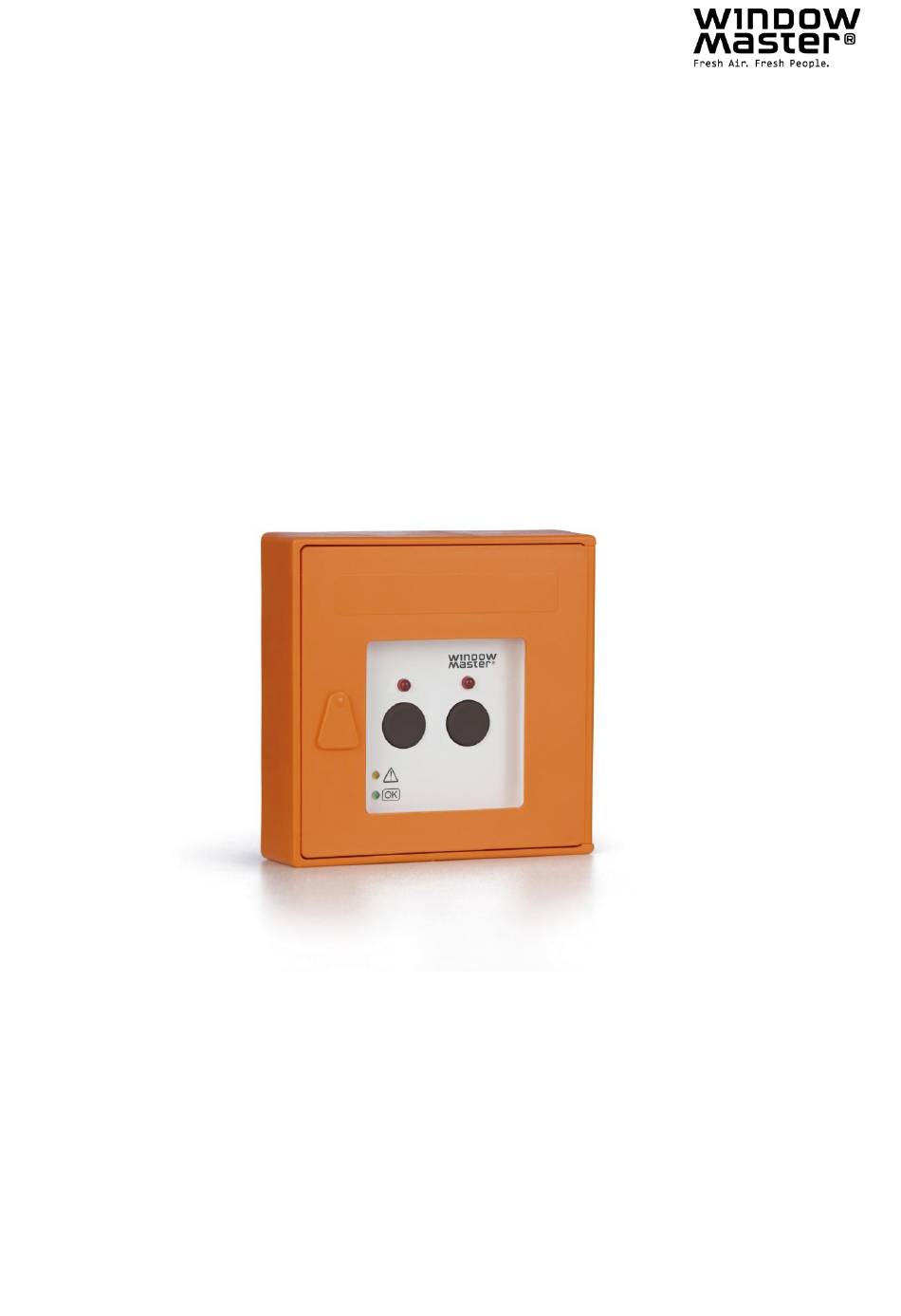

WSK 510
Firemans override for WSC 310 P / 320 P / 5xx
Feuerwehrschalter für WSC 310 P / 320 P / 5xx
Installation instruction
Anleitung
DE
+49 (0) 40 87 409 -560 Vertrieb / -484 Technik
UK
+44 (0) 1536 614 070
IE
+353 1903 9455
CH
+41 62 289 2222
Other countries
+45 4567 0300
WKS 510 install UK_DE_2303 ©WindowMaster 2023 ®WindowMaster is a registered trademark used under licence by WindowMaster International A/S
WindowMaster International A/S, Skelstedet 13, DK-2950 Vedbæk
info.de@windowmaster.com
info.uk@windowmaster.com
info.ie@windowmaster.com
info.ch@windowmaster.com
info.dk@windowmaster.com
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Window Master WSK 510
Summary of Contents for Window Master WSK 510
- Page 1 WSK 510 Firemans override for WSC 310 P / 320 P / 5xx Feuerwehrschalter für WSC 310 P / 320 P / 5xx Installation instruction Anleitung +49 (0) 40 87 409 -560 Vertrieb / -484 Technik info.de@windowmaster.com +44 (0) 1536 614 070 info.uk@windowmaster.com...
- Page 2 Table of contents / Inhaltsverzeichnis EN – Installation instruction ............................3 Application................................3 Mounting .................................. 3 Configuration ................................3 Connection ................................4 Labels ..................................4 Functionality ................................5 1.6.1 Push Buttons ..............................5 1.6.2 LED- and Icon explanation ..........................5 DE –...
- Page 3 EN – Installation instruction Application The WSK 510 switch is designed to give the fireman the possibility to override the automatic smoke ventilation control and to force windows/openings closed or opened regardless of the automatic control. Mounting WSK 510 is to be mounted indoor on a wall through the holes in the back plate.
- Page 4 The WSK 510 is used together with smoke panels type WSC 3x0 Plus and WSC 5xx. The WSK 510 can be connected directly to the smoke panel or to a break glass unit type WSK 50x. The WSK 50x and the WSK 510 can be connected in an arbitrary order.

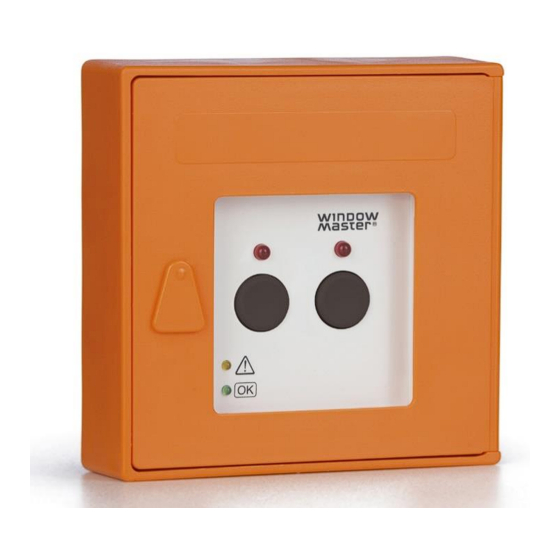

- Page 5 Functionality The WSK 510 is equipped with two push buttons (“OPEN” and “CLOSE”), a reset button and 4 LEDs. 1.6.1 Push Buttons OPEN push button When pushing the “OPEN” button, the smoke zone goes in “Alarm” state and opens the windows 100 %.
- Page 6 Konfiguration Die WSK 510 wird an der RWA-Zentrale (Typ WSC 3x0 oder WSC 5xx) konfiguriert, an der sie angeschlossen ist. Unter „Alle Angaben ansehen“ „Rauchabschnitt“ muss die Option „Linie E und F für WSK 510 verwenden“ auf „Ja“ gesetzt werden.
- Page 7 Der Aufkleber “ÖFFNEN” “SCHLIESSEN” wird auf dem weißen Kunststoffteil unter den schwarzen Tastern aufgeklebt. Funktionalität Der WSK 510 ist mit zwei Drucktasten (“ÖFFNEN” und “SCHLIESSEN”), einer Reset-Taste und 4 LEDs ausgestattet. 2.6.1 Tasten ÖFFNEN-Taster Durch Drücken der Taste „ÖFFNEN“ geht der RWA-Abschnitt in den Zustand „Alarm“ und öffnet die Fenster 100%.
- Page 8 Reset-Taster Durch Drücken des „Reset“-Tasters – innen rechts unter der Kunststofftür – oder durch den Empfang eines „Reset“ von einer anderen Quelle wird den Rauchabschnitt wieder in den Zustand „Normalbetrieb“ versetzt und alle Fenster werden geschlossen. Die roten LEDs sind ausgeschaltet. 2.6.2 Erklärung der LEDs und Symbole Auf die RWA-Bedienstelle befinden sich 2 Symbole und 4 LEDs.
