2. INSTALLAZIONE DEL KIT VENTILAZIONE e900M

Per l'installazione procedere come segue:
1. Posizionare la stufa su un fianco, avendo l'avvertenza che i
deflettori interni ed il braciere non escano dalla loro sede.
2. Posizionare il kit ventilazione nella zona inferiore della stufa
fissandolo con le viti in dotazione.
3. Inserire nell'apposito foro ø8mm la sonda PT in modo che
scorra all'interno tubo porta sonda per circa 30cm e bloccarlo
con la staffa di fissaggio al supporto ventilatore (Fig. 1).
4. Riportare il monoblocco in posizione regolare.
5. Per eventuali o ulteriori bocchette per il riscaldamento di locali
attigui, si possono creare diramazioni dei tubi flessibili con gli
appositi Y (forniti a richiesta dal Gruppo Piazzetta S.p.A.);
togliere i semitranci dal pannello posteriore, quindi far passare
il tubo flessibile.
Nel caso si volesse condurre l'aria anche in ambienti adiacenti
scegliere il percorso più breve limitando così le dispersioni di
calore.
Si raccomanda quindi di non far compiere al tubo flessibile
percorsi troppo lunghi e di isolarlo nel modo migliore. (Vedere
le istruzioni allegate alla stufa) (vedi Fig. 7).
Il Gruppo Piazzetta S.p.A. fornisce a richiesta i tubi flessibili
D. 75, le bocchette per l'uscita dell'aria, gli "elementi Y" e le
fascette stringitubo per il fissaggio.
6. Inserire la spina da pannello nel trancio presente nella parte
posteriore della stufa con la linguetta centrale rivolta verso
l'alto (Fig.1).
7. Effettuare il collegamento elettrico alla spina da pannello
inserendo il fastom della messa a terra (filo giallo-verde) sulla
linguetta centrale superiore delle tre presenti (Fig. 2).
8. Collegare quindi il cavo alimentazione in dotazione alla spina
da pannello (Fig.2) e inserirlo nella presa di corrente.

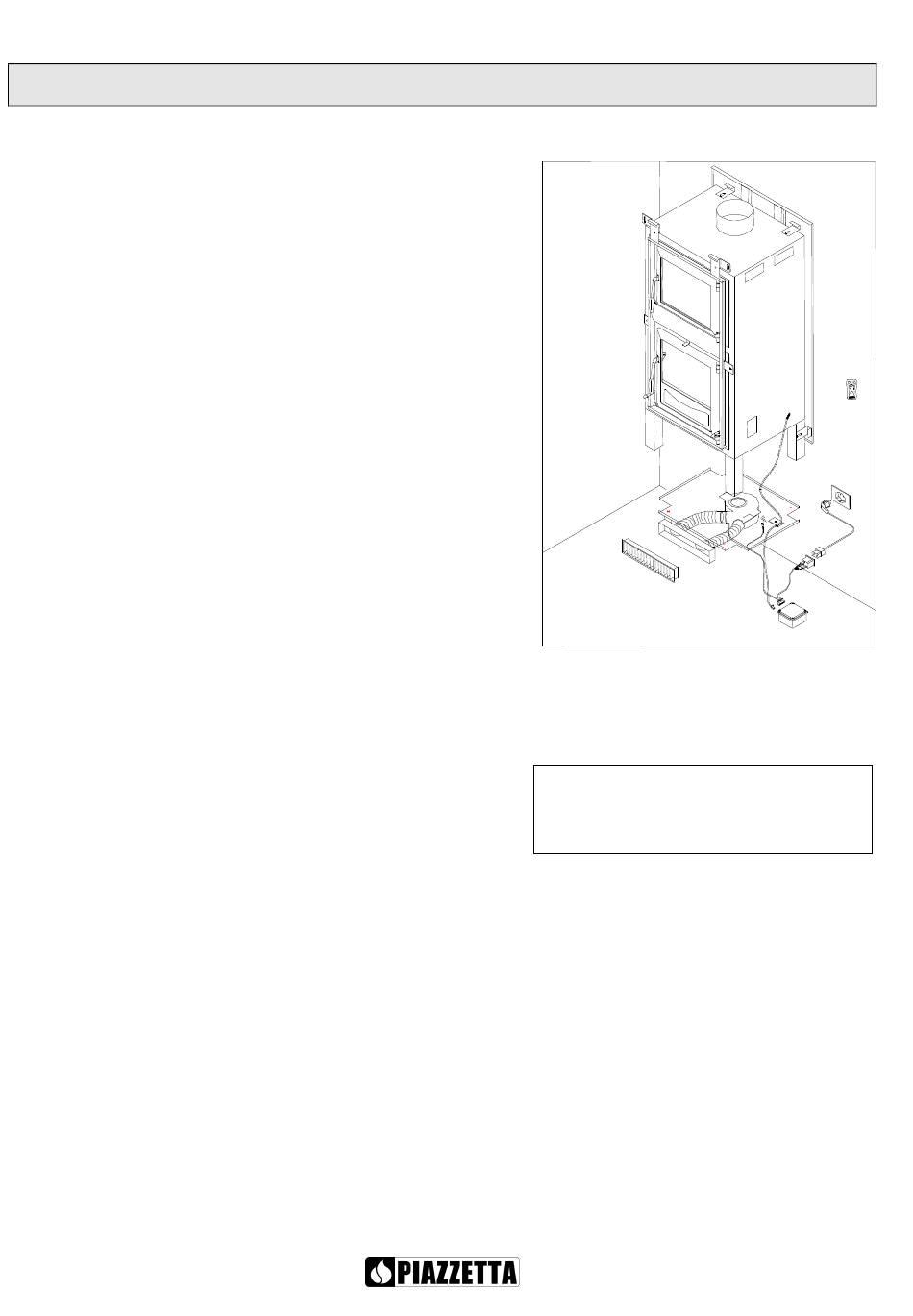

LEGENDA
1. VENTILATORE
2. SCATOLA RADIOCOMANDO
3. RADIOCOMANDO
4. SONDA PT
5. STAFFA DI FISSAGGIO SONDA PT
6. PIASTRA DI SUPPORTO VENTILATORE
7. TUBO FLESSIBILE D. 75
8. BOCCHETTA PER L'USCITA DELL'ARIA CALDA
9. GRIGLIA USCITA ARIA CALDA CON CHIUSURA
10. PRESA I.E.C.
6
7
6
8
9
N.B.: Mantenere la scatola radiocomando
lontano da fonti di calore quali tubi flessibili
o parti metalliche che si possono scaldare
posizionandola sotto il prodotto
3
4
1
5
10
2
