4. INSTALLAZIONE DEL KIT VENTILAZIONE
Per l'installazione procedere come segue:
1. Posizionare la stufa su un fianco, avendo l'avvertenza che i
deflettori interni ed il braciere non escano dalla loro sede.
2. Togliere la protezione in PVC dal filetto del piedino, avvitare
il controdado sul piedino e posizionare la piastra.
3. Avvitare il piedino sul monoblocco e posizionare il kit
ventilazione nella zona inferiore della stufa fissandolo con
le viti in dotazione.
4. I modelli e904C - e904k '97 - e904M il kit sono forniti di
un apposito tubo sonda (Fig. 4) che si assembla alla
stufa nel seguente modo:
-Svitare la vite situata nello schienale della stufa;
-Posizionare il tubo sonda facendo combaciare il foro con
la sede della vite;
-Far passare la sonda prima attraverso il foro ø8mm
situato nella parte inferiore-posteriore del supporto
motore e poi all'interno del tubo facendolo scorrere
per circa 10 cm (fig. 5);
-Riavvitare la vite precedentemente tolta fissando cosi il
tubo allo schienale della stufa.
5. Riportare il monoblocco in posizione regolare.
6. Eventualmente si possono fare uscire nella parte posteriore
della stufa due tubi flessibili in alluminio per condurre l'aria
calda in un locale retrostante. Per garantire una
temperatura dell'aria sufficientemente calda, tali tubi
vanno rivestiti con guaina isolante ed il tratto di conduttura
non deve superare un metro di lunghezza (vedere
istruzioni allegate alla stufa) (vedi Fig. 7).
Il Gruppo Piazzetta S.p.A. fornisce a richiesta i tubi
flessibili D. 75, le bocchette per l'uscita dell'aria, e le
fascette stringitubo per il fissaggio.
7. Inserire la spina da pannello nel trancio presente nel retro
del pannello posteriore della stufa con la linguetta centrale
rivolta verso l'alto (Fig.1). Se non trovate la sede per la
spina da pannello (IEC) sul pannello posteriore, inserite la
spina IEC sulla staffa predisposta nel supporto ventilatore
(Fig.6).
8. Effettuare il collegamento elettrico alla spina da pannello
inserendo il fastom della messa a terra filo giallo-verde)
sulla linguetta centrale superiore delle tre presenti (Fig. 2).
9. Collegare quindi il cavo alimentazione in dotazione alla
spina da pannello (Fig.2) e inserirlo nella presa di
corrente.
10.Nel caso rimanga dello spazio tra il supporto dei
ventilatore, i fianchi in ceramica ed il pannello posteriore,
compensare con il nastro fibra vetro adesivo nero che
trovate in dotazione al Kit ventilazione.

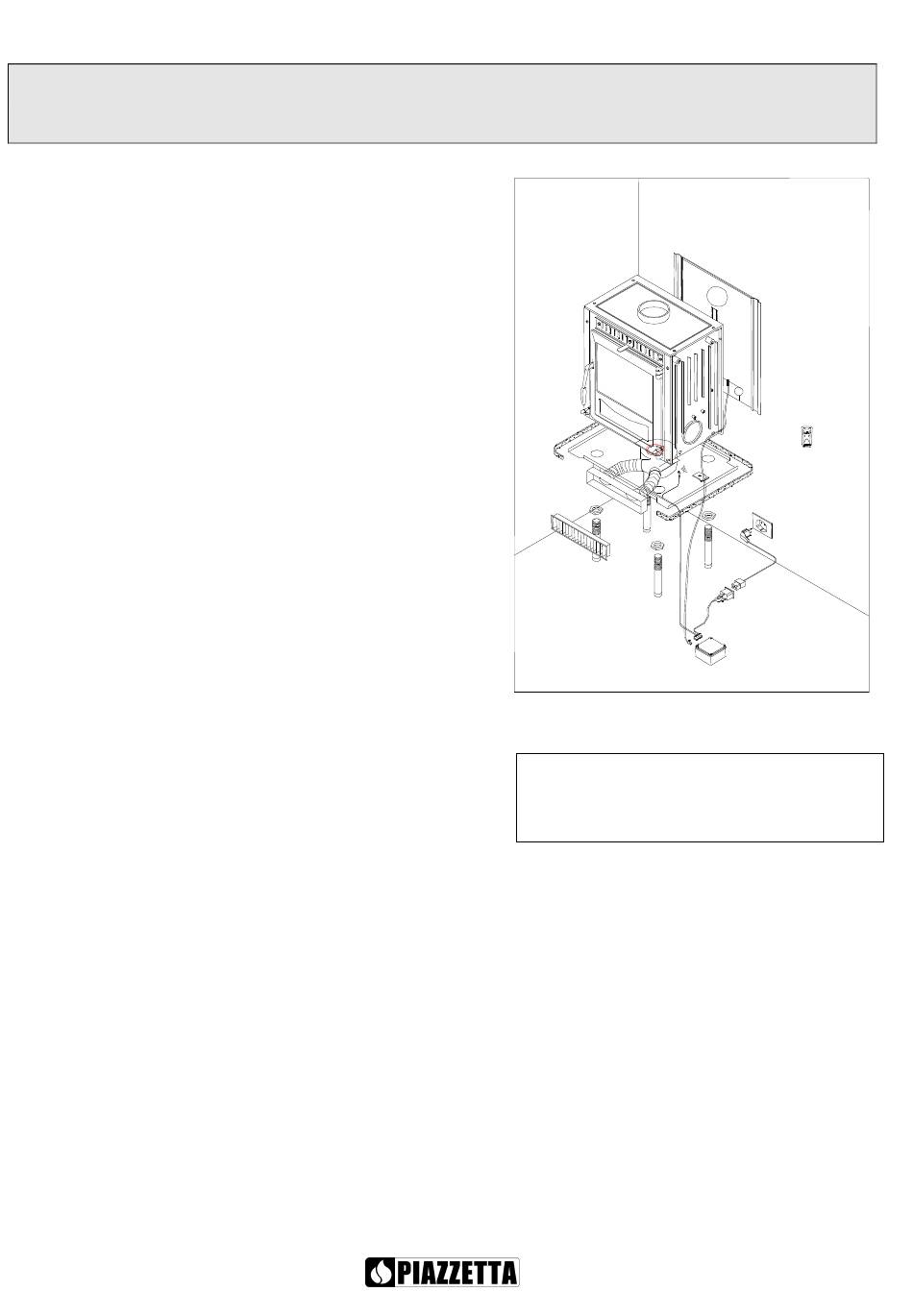

LEGENDA
1. VENTILATORE
2. SCATOLA RADIOCOMANDO
3. RADIOCOMANDO
4. SONDA PT
5. STAFFA DI FISSAGGIO SONDA PT
6. PIASTRA DI SUPPORTO VENTILATORE
7. TUBO FLESSIBILE D. 75
10
e904K'97 / e904M
8. BOCCHETTA PER LUSCITA DELL'ARIA CALDA
9. DADO
10. PRESA I.E.C.
11. GRIGLIA USCITA ARIA CALDA CON CHIUSURA
12. NASTRO IN FIBRA VETRO AUTOADESIVO
13. PIEDINO
6
1
12
6
7
5
8
3
11
4
N.B.: Mantenere la scatola radiocomando
lontano da fonti di calore quali tubi flessibili o
parti metalliche che si possono scaldare
posizionandola sotto il prodotto
3
9
13
10
2
