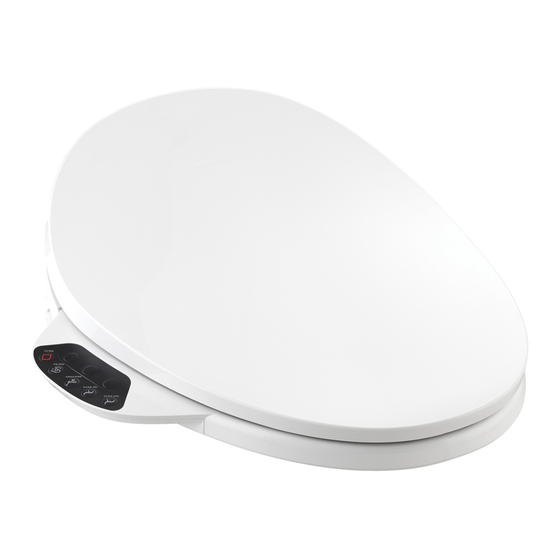

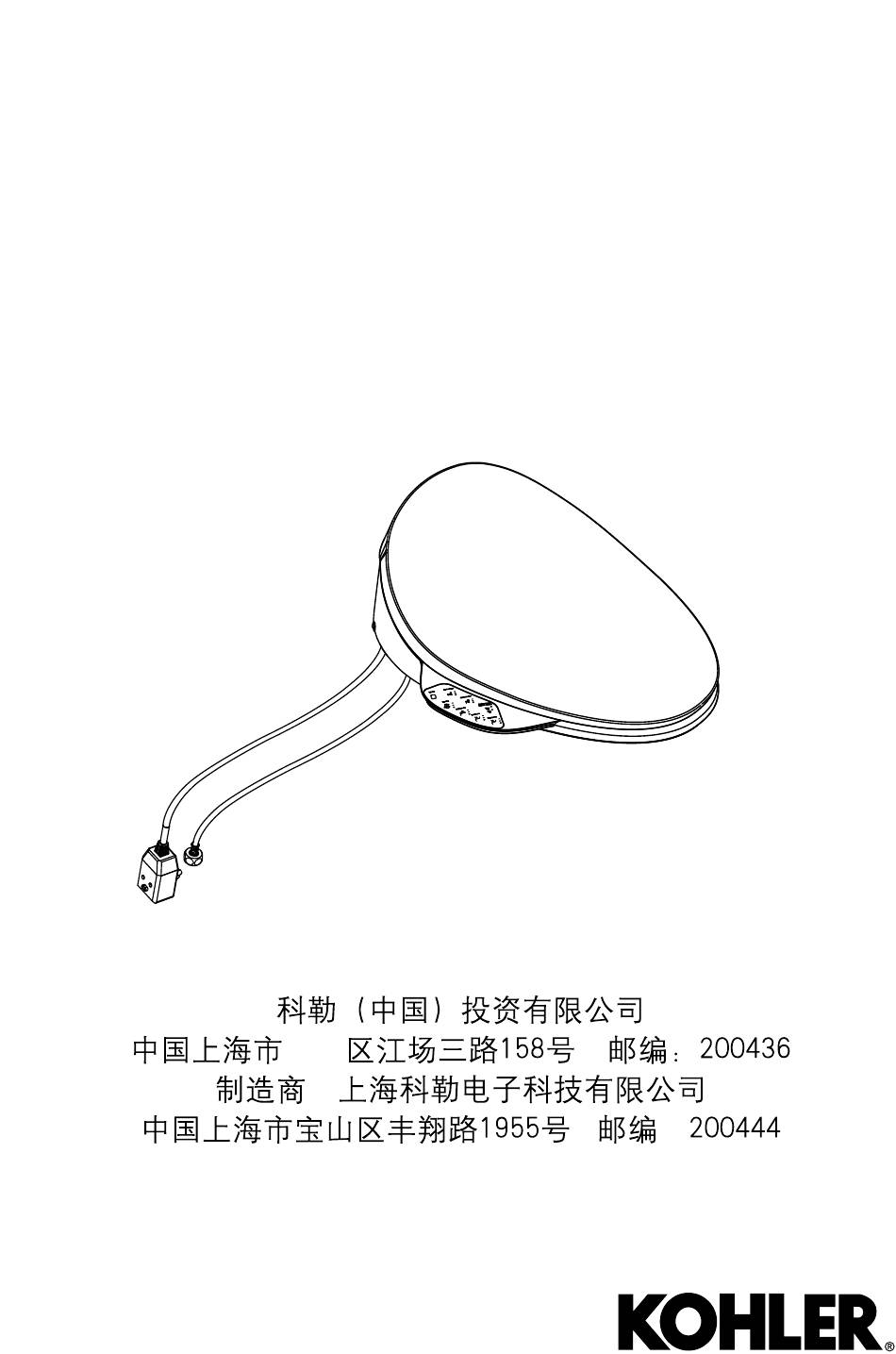

- Page 1 Installation Guide 安装说明 Smart Seat 清舒宝智能便盖 C3-130 K-4107T-HC-0 静安 ： ： English page 2-8 中 文 页 码 9-15 1334325-T01-D...
- Page 2 All information in this manual is based upon the latest product information available at the time of publication. At Kohler, we constantly strive to improve the quality of our products. We reserve the right to make changes in product characteristics, packaging or availability at any time without notice.
-
Page 3: Tools And Materials
□ When install the product in the room, a stop valve shall be installed in a close proximity. For emergency circumstances, the water inlet valve shall be stopped without using any tools; otherwise unexpected failure may cause the loss to the customer. Kohler Co. 1334325-T01-D... - Page 4 Flush the toilet to relieve any pressure from the water supply hoses. Position a container under the fill valve to catch any excess water. Disconnect the water supply hose from the toilet fill valve. Remove the existing toilet seat. 1334325-T01-D Kohler Co.
-
Page 5: Install The Mounting Plate
The bending part of washer should be placed upwards. Insert a bolt through the mounting plate and the toilet mounting holes. Position the washers so they rest in the grooves of the mounting plate. Thread a nut onto each of the bolts. Handtighten the nut. Kohler Co. 1334325-T01-D... -
Page 6: Install The Seat
For All Other Installations: No need to remove the seat for seat position adjustment. Adjust the position seat and mounting plate only by loosening nuts and tighten nuts when they are adjusted to properly align with the seat. 1334325-T01-D Kohler Co. -
Page 7: Connect The Water Supply
NOTE：Flush the water supply pipes thoroughly to remove debris. The product is designed for tap water. Make sure not to use industrial water/grey water/black water/sea water for the water supply. Check all connections for leaks and make any adjustments as needed. Kohler Co. 1334325-T01-D... -
Page 8: Installation Checkout
1/3 from the front of the seat (sensor area). Proceed to the “Operation” section of the Homeowners Guide to test the various seat functions. 1334325-T01-D Kohler Co. - Page 9 谢谢您选择科勒公司 谢谢您选择科勒。科勒技术提供了可靠性能和优雅生活的结合，满足了 您未来几年的需求。科勒产品的美观和可靠性将满足您最挑剔的眼光。 我们为我们科勒的产品感到非常地自豪，相信您也会。 请花几分钟阅读一下这本用户手册，特别注意维护和清洗说明。 这本说明书中所有的信息基于最新公开的产品信息。在科勒，我们一贯 坚持改善我们产品的质量。我们保留在任何时候不通知的情况下改变产 品特性，包装或实用性的权利。 Kohler Co. 1334325-T01-D...
- Page 10 □ 触电，火灾或人身伤害的危险。本产品必须安全接地。只能连接到专 用的220V~, 50Hz, 10A带接地故障断路器或接地漏电保护器的电路中。 □ 触电或产品损伤的危险。不要把产品浸入水中。 □ 产品损伤的危险。在所有其他安装步骤结束之前不要插电源线插头。 □ 产品损伤的危险。不要把产品安装在水可能溅到的地方。 □ 遵守所有当地的管道和建筑标准。 □ 不要使用延长电线连接产品。 注意： □ 产品损伤的危险。不要把产品安装在过分潮湿的地方，在这种地方，水 汽可能凝聚在产品表面。请始终保持使用环境有足够的通风，以防止电 子组件的损坏。 □ 产品损坏或财产损失的危险。硬推、硬拉水管接头可能造成水渗漏。 □ 产品损坏的危险。不要在喷嘴上施加过大的力，否则产品可能损坏。 □ 产品损坏的危险。连接本产品进水管时要小心对正螺蚊，否则会损坏产 品进水口螺纹，造成漏水。 □ 最小进水压力0.07Mpa（动压） 最大进水压力0.74Mpa。 □ 只能连接到自来水的水源。 □ 如果产品长时间不用，请拔下插头并排干本机里的水。 □ 在安装本产品的同一房间中，需要在触手可及的位置安装一个止水阀， 用于紧急情况下，无需借助工具即可切断本产品的进水水路；否则本 产品的意外故障可能会导致用户损失。 1334325-T01-D Kohler Co.
- Page 11 1. 适配座便盖尺寸要求及安装小贴示 1. 安装孔的间距：136-210mm 6.安装前请在座便器 2. 安装孔与水箱的距离:＞20mm 左侧约1米范围内预留 3. 安装孔与座便器内圈的距离:＜70mm 电源插座 4.安装孔到座便器顶端的距离：460-490mm 5. 座便器内径尺寸：370-390mm 2. 安装电路出口 警告：触电，火灾或人身伤害的危险。本产品必须 接地良好。只能连接到专用的220V~, 50Hz, 10A 的带接地故障断路器或接地漏电保护器的电路中。 建议使用防水型插座，不要使用延长电线连接产品。 注意：在决定电路出口位置时，要按照当地的标准。 连接到220V~, 50Hz, 10A并带有接地故障断路器或接地漏电保护器保 护的电路中。 3. 准备 关闭座便器的供水系统。 冲洗座便器，释放来自供水管的压力。 在进水阀下方放置一个容器装多余的水。 断开座便器进水阀与供水管的连接。 移除现有的座圈。 Kohler Co. 1334325-T01-D...
- Page 12 4. 安装安装板 注意：按照安装板上安装距离提示，选择合适的安装板。 在座便器安装孔上方放置安装板。 把螺钉分别插入垫圈内。 注意：一些座便器的底板孔内已经有螺纹，这种座便器不需要螺母。 对有螺纹孔的座便器： 把螺钉插入安装板和座便器安装孔内，移动垫圈，使之卡在安装板的 凹槽内，注意垫片方向：垫片近孔折弯处向上。 顺着螺纹轻轻地拧紧螺丝，不要拧得过紧，以便调整。 对其他座便器： 在座便器安装孔上方放置安装板。 把每个螺丝分别插入垫圈内，注意垫片方向：垫片近孔折弯处向上。 把螺丝插入安装板和座便器的安装孔内。 移动垫圈，使之置于安装板的凹槽内。 在每个螺丝上拧上螺母，用手拧紧螺母。 1334325-T01-D Kohler Co.
- Page 13 安装座便盖 以15° -25° 抬起坐便器，坐便盖底部对正安装板，插进卡槽，释放座便 器，当听到咔嚓声说明安装完成。 注意：安装板可能需要调节来完全地对准座便器相对位置。 对有螺纹孔的座便器： 要调节座便盖位置，如有必要可以移除座便盖，重新调节安装板的位 置。 一旦座便盖位置确定，移除座便盖，牢固的拧紧安装板。 重新安装座便盖。 对其他座便器： 要调节座便盖的位置，不需移除座便盖，只需拧紧螺母，即可摆动调 节座便盖及安装板的位置，当位置适当，直接拧紧螺母即可，不必担 心螺钉会跟转。 Kohler Co. 1334325-T01-D...
- Page 14 三通 角阀 6. 连接供水系统 重要！产品损坏的危险。 重要！产品损坏的危险。 注意： 注意！必须使用随器具附带的新软管组件，旧软管组件不能重复使用。 把三通与供水系统相连(角阀需客户自行购买)。 注意！ 1334325-T01-D Kohler Co.
- Page 15 7. 安装检查 确认进水阀是否已打开。 用塑料布包裹在座圈上，防止测试时水喷出。 把电源线插上电源插座，座便盖发出短蜂鸣1次，喷管伸缩1次，侧键 盘上背光灯点亮，夜灯闪烁，直至初始化结束。 在软管和电源线间扣上线夹。 座圈设计为有落座感应启动工作。为了激活座圈达到测试的目的，首 先面对座便器，然后把手或者一块湿布放在座圈右边离前端大约1/3处 （感应区域）。 继续参考用户手册中的“使用方法”部分来测试产品的不同功能。 Kohler Co. 1334325-T01-D...
