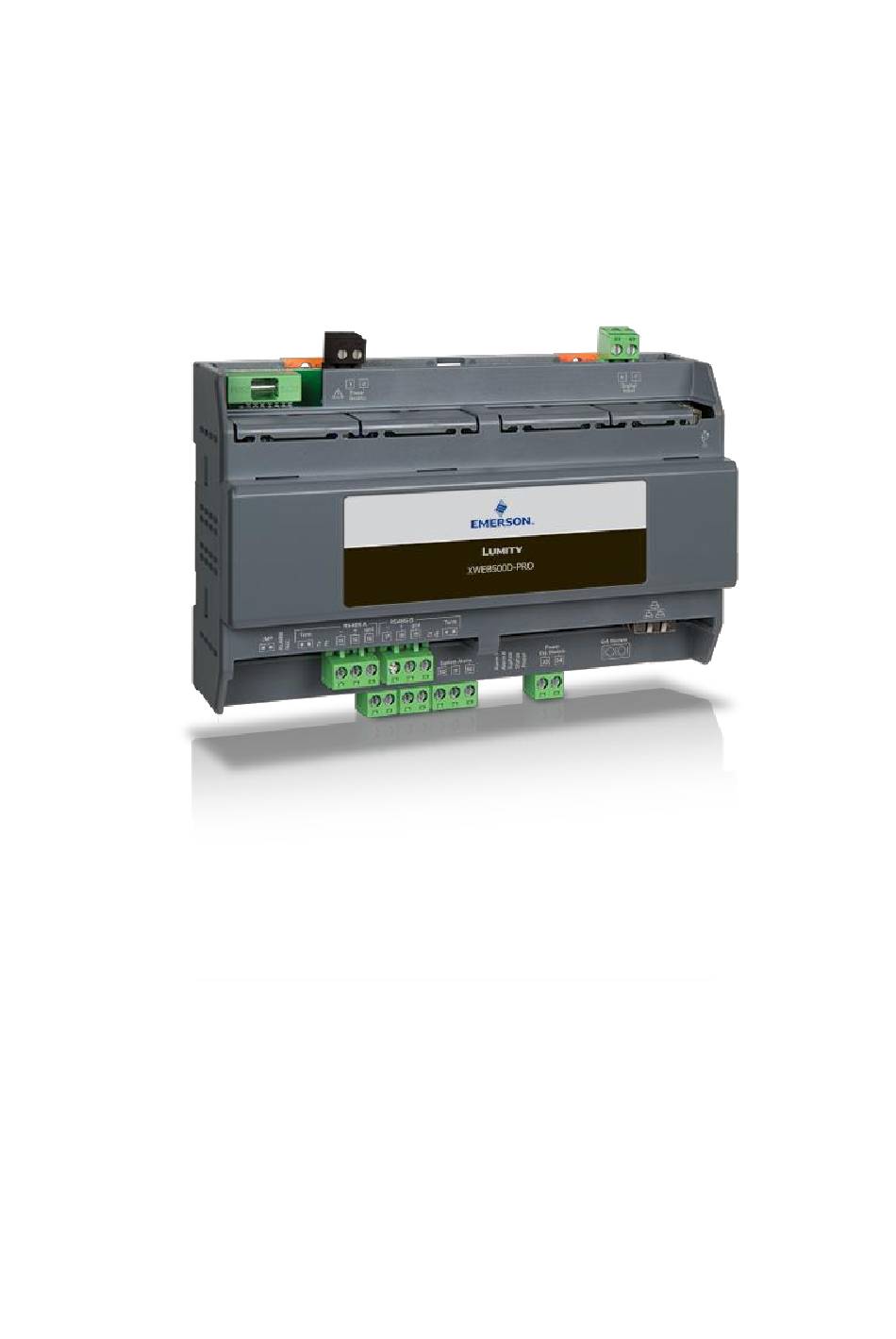

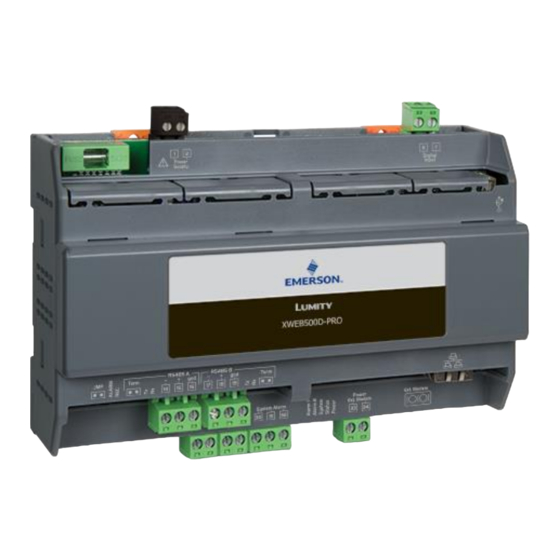

- Page 1 XWEB300D/500D PRO (V.1.0)
- Page 2 SPIS TREŚCI UTYLIZACJA PRODUKTU (WEEE) ............Błąd! Nie zdefiniowano zakładki. ODBIORCY INSTRUKCJI ................Błąd! Nie zdefiniowano zakładki. OPAKOWANIE ..................Błąd! Nie zdefiniowano zakładki. DANE TECHNICZNE ................Błąd! Nie zdefiniowano zakładki. MONTARZ ..............................9 XWEB ..............................9 STEROWNIKI ............................11 KONFIGURACJA DLA SERII XC400/600/800/900 ORAZ XH200/300/400 .......... 12 KONFIGURACJA DLA MODELI XJA/XJP/XJM ..................
- Page 3 UWAGA: ABY UNIKNĄĆ RYZYKA WYBUCHU POŻARU LUB PORAŻĘNIA PRĄDEM, OSŁANIAJ URZĄDZENIE PRZED KONTAKTEM Z WODĄ UWAGA: ABY UNIKNĄĆ RYZYKA PORAŻENIA PRĄDEM, NIE ZDEJMUJ OBUDOWY, URZĄDZENIE POWINNO BYĆ SERWISOWANE PRZEZ WYKFALIFIKOWANY PERSONEL SYMBOL PIORUNA W TRÓJKĄCIE OSTRZEGA PRZED NIEBEZPIECZEŃSTWEM PORAŻENIA WYNIKAJĄCYM Z NIEZAIZOLOWANYCH PRZEWODÓW SYMBOL WYKRZYKNIKA W TRÓJKĄCIE WYKORZYSTYWANY JEST W CELU...
- Page 4 Produkt nie nadaje się do pracy w środowisku narażonym na wibracje mechaniczne UWAGA i nie jest odporny na wstrząsy. Musi być zamontowany w suchym i czystym pomieszczeniu. Klient ponosi pełną odpowiedzialność i ryzyko związane z konfiguracją i instalacją UWAGA urządzenia. Na rządanie klienta oraz po uzgodnieniu, przedstawiciel firmy Dixell s.r.l może być...
-
Page 5: Odbiorcy Instrukcji
UTYLIZACJA PRODUKTU (WEEE) W nawiązaniu do DYREKTYWY 2012/19/UE PARLAMENTU EUROPEJSKIEGO z dnia 4 lipca 2012r. w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) oraz odpowiedznich krajowych przepisów wykonawczych informujemy, że użytkownicy EEE w gospodarstwach domowych: ➢ Istnieje obowiązek nieusuwania WEEE jako zmieszanych odpadów komunalnych oraz selektywnego zbierania WEEE;;... - Page 6 OPAKOWANIE Przed rozpakowaniem upewnij się że opakowanie jest nienaruszone lub nie jest uszkodzone. Przed podjęciem jakichkolwiek działań, upewnij się że pudełko zawiera: • 1 XWEB • 1 Instrukcja montażu • 1 kabel krosowy 1m • Wtyczki wsuwane: XWEB300 2x2 wtykowe (1 zielona oraz 1 czarna) 2x3 wtykowe XWEB500 2x2 wtykowe (2 zielone oraz 1 czarna)
-
Page 7: Dane Techniczne
DANE TECHNICZNE Wymiary 175 x 110 x 41 mm Urządzenie montowane na szynie DIN Mocowanie Stopień ochrony Do użytku w pomieszczeniach, Typ otwarty (NEMA - UL 50e) IP20 (EN60529) Źródło zasilania 100-240VAC ±10% Częstotliwość źródła 50/60 Hz zasilania Kategoria przepięciowa Moc znamionowa 15VA Max Znamionowe napięcie... - Page 8 XWEB PRO 8/23...
-
Page 9: Installation
INSTALLATION XWEB For installation, the XWEB system must not be open in any way. If the box is opened, the guarantee becomes void. Installation can take place in different ways depending on the model and the type of access to the user interface that you want to provide to the end user. - Page 10 ATTENTION: the status of the System LED is linked to that of the corresponding "System alarm" relay ATTENTION: for XWEB300D the 'relay system' as AUX assumes the following logic: • at rest (XWEB off) contacts 30 and 32 are closed •...
- Page 11 CONTROLLERS XWEB has at least one RS485 serial port, on which the line of the controller devices can be connected. If there are more serials, more device lines can be served. Most Dixell controller devices are equipped with an RS485 serial output and can be connected without the need for any additional module or connection cable.
-
Page 12: Configuration For Xja/Xjp/Xjm Models
• Do not branch into the line: Correct connection Incorrect connection On the same line, each controller is normally programmed with its own unique serial address, through the Adr parameter. Refer to the installation manual of the instrument itself for the access and modification procedure. -
Page 13: Remote Connectivity
REMOTE CONNECTIVITY The user can access the web user interface from a PC or equivalent device properly connected and configured. The use of a PC or in any case a high resolution graphic terminal is recommended in the first configuration phase. The terminal used must comply with and support the minimum characteristics for the installation and use of the following software. - Page 14 CROSSOVER CABLE INSTRUCTIONS Local access from the PC is the fastest way to manage the setup. It is possible to connect a PC to XWEB via the network interface supplied with the 'RJ45 Ethernet connector'. The connection between the two must be made via a crossed network cable (aka 'cross cable').
- Page 15 XWEB PRO 15/23...
- Page 16 INTRANET CONNECTIVITY (“OR LAN CONNECTION”) AND VPN This type of connection will allow you to access XWEB from any PC connected to the local network. This type of connection must also be used to configure the XWEB for connection from the internet via VPN (Virtual Private Network).
- Page 17 entering the XWEB IP address in the address bar. The default address is: http://192.168.0.150. Store the address in the list of favorites. XWEB PRO 17/23...
-
Page 18: Internet Connectivity On Public Ip
INTERNET CONNECTIVITY ON PUBLIC IP This type of connection will allow you to directly access XWEB from any PC connected to the internet without having to install - on your PC - any additional software. Attention: the connection to the Internet presumes to be managed by qualified personnel and / or by the network administrator. -
Page 19: Wifi Connectivity
WIFI CONNECTIVITY This type of connection will allow you to directly access XWEB from a device equipped with a Wifi connection, or to allow XWEB to access an already configured wifi network. A prerequisite for these types of connectivity is the installation of the WIFI dongle in the XWEB USB port. ATTENTION: Only use dongles officially supported by this monitoring unit. -
Page 20: Emergency Procedure
EMERGENCY PROCEDURE This procedure is to restore XWEB parameters to factory default values; it is useful in cases where the IP address and / or the web service port and / or access credentials (username / password) have been lost and / or if generic errors occurs. - Page 21 this option the system will become reachable outside the emergency procedure only on IP:192.168.0.150; press on DATA RESET to avoid losing the network configuration (and the other system configuration parameters); the system will then be reachable outside the emergency procedure with the IP of "IP ADDRESS"...
-
Page 22: System Identification
___________________________ 10. TRADEMARKS Consider It Solved and Intelligent Store are trademarks and Emerson Climate Technologies, and the Emerson Climate Technologies logo are service marks and trademarks of Emerson Electric Co. Windows and Internet Explorer are registered trademarks of Microsoft Corporation in the United States and other countries. - Page 23 11. NOTE ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ ______________________________________________________________________________________ XWEB PRO 23/23...
