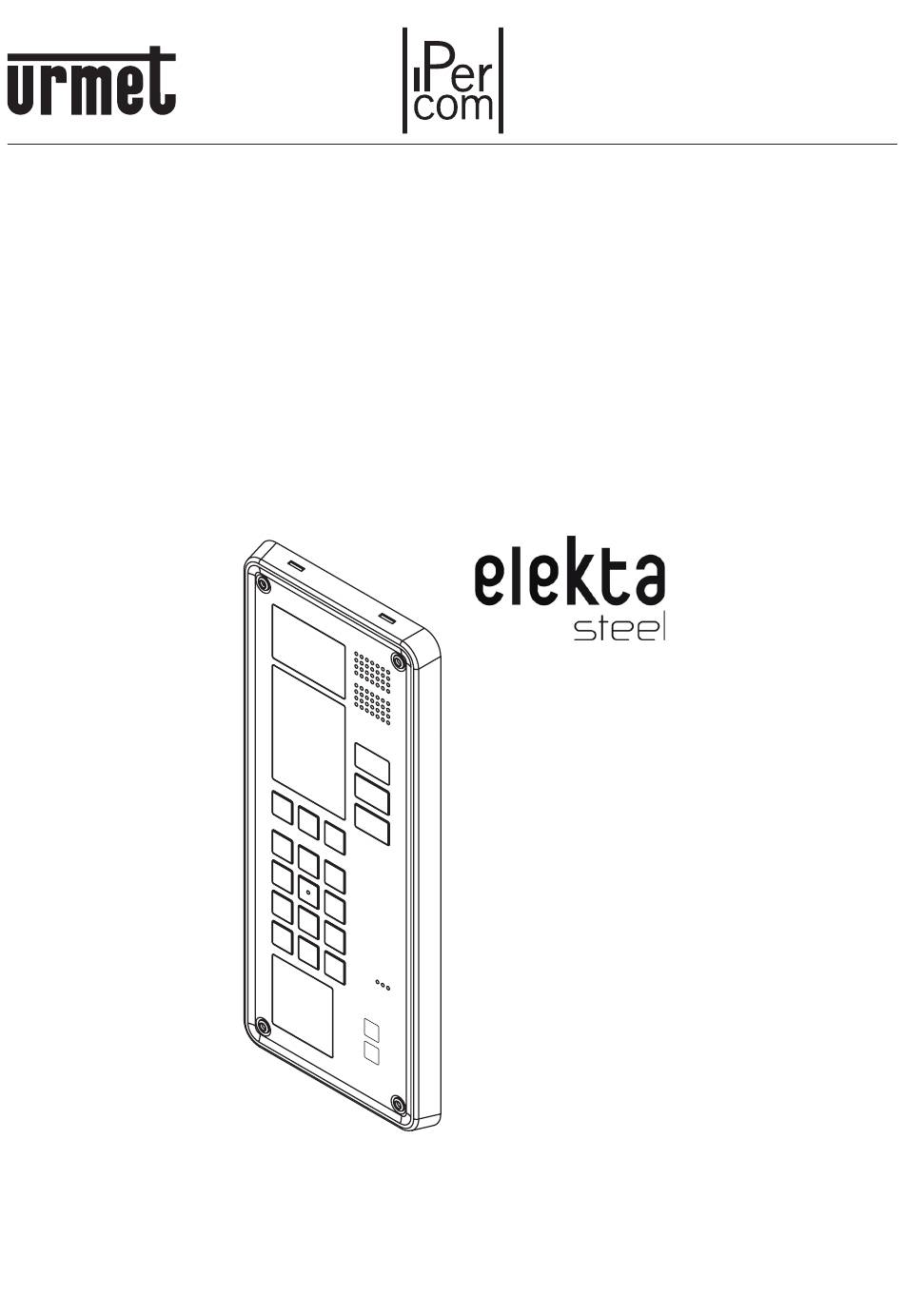

  • Page 1 Mod. 1060 DS 1060-137 LBT 20559 ELEKTA STEEL CALL MODULE MODULE D’APPEL ELEKTA STEEL MÓDULO DE LLAMADA ELEKTA STEEL Sch./Ref. 1060/17 (60 Hz)

  • Page 2: Installation

    ENGLISH 1 DESCRIPTION The device Ref. 1060/17 is an Elekta Steel vandal-proof call module for Ipercom serverless system. The main features are: • Signal management using 3.5” graphic colour display and evolved graphic user interface (GUI). • Simultaneous lock with pulse capacitance discharge (SE+; SE-) and no-voltage contact relay (C-NC- NO) operation.

  • Page 3: Description Of Terminals

    TAMPER A L T Antitheft special screw Screw M4 x 20 The highlighted part of the magnet must face the wall of the box (in contact with the two-sided adhesive tape). 2.1 DESCRIPTION OF TERMINALS Common lock relay contact Normally closed lock relay contact Normally open lock relay contact Simultaneous activation Discharge lock terminals...

  • Page 4: Connection Instructions

    3 CONNECTION INSTRUCTIONS Refer to the instructions contained in the system manual for wiring, maximum distances and confi guration operations. 3.1 CONNECTOR AND WIRING WITH CAT5 WIRE Use Urmet RJ45 connector kit for connections (product on sale until stocks last). Connect the CAT5 wire to one of the RJ45 connectors with Urmet logo: •...

  • Page 5: Wiring Diagram

    5 WIRING DIAGRAM For connecting the device ref. 1060/17, follow the instructions provided in the Ipercom system (system installation paragraph). This device complies with Part 15 of the FCC rules subject to the following two conditions: 1) This device may not cause harmful interference 2) This device must accept all interference received, including interference that may cause undesired operation.
  • Page 6 FRANÇAIS 1 DESCRIPTION Le dispositif Réf. 1060/17 est un module d'appel Mod. Elekta Steel anti-vandalisme pour système Ipercom sans serveur. Caractéristiques principales : • Gestion des avertissements par un affi cheur graphique de 3,5” en couleur et une interface graphique utilisateur (GUI) évoluée.

  • Page 7: Description Des Bornes

    TAMPER A L T Vis spéciale antivol Vis M4 x 20 La partie de l’aimant mise en évidence doit être orientée vers la paroi du boîtier (en contact avec l’adhésif double-face). 2.1 DESCRIPTION DES BORNES Contact commun du relais de serrure Contact normalement fermé...

  • Page 8: Caracteristiques Techniques

    3 INSTRUCTIONS POUR LA CONNEXION Pour la réalisation des câblages, les distances maximales admises et les opérations de confi guration, il est recommandé de suivre les prescriptions du manuel de système. 3.1 CONNECTEUR ET CÂBLAGE PAR CÂBLE CAT5 Pour les raccordements, utiliser le kit connecteurs RJ45 Urmet (produit pouvant être vendu jusqu’à épuisement des stocks).
  • Page 9 Distance maximum de l’alimentateur supplémentaire: ..100 m / 328 ft avec un câble ayant une section de 1,5 mm / AWG15 Distance maximum de la serrure capacitive: ....100 m / 328 ft avec un câble ayant une section de 1,5 mm / AWG15 Afi...

  • Page 10: Instalación

    ESPAÑOL 1 DESCRIPCIÓN El dispositivo Ref. 1060/17 es un módulo de llamada Mod. Elekta Steel antivandalismo para sistema Ipercom sin servidor. Las prestaciones principales son: • Gestiona las indicaciones mediante pantalla gráfi ca de colores de 3,5” e interfaz gráfi ca del usuario (GUI) avanzada.
  • Page 11 TAMPER A L T Tornillos especiales antirrobo Tornillos M4 x 20 La parte del imán puesta de relieve debe estar dirigida hacia la pared de la caja (en contacto con la cinta biadhesiva). 2.1 DESCRIPCIÓN DE LOS BORNES Contacto común del relé de la cerradura Contacto normalmente cerrado del relé...

  • Page 12: Instrucciones Para La Conexión

    3 INSTRUCCIONES PARA LA CONEXIÓN Para llevar a cabo los cableados, para las distancias máximas y para las operaciones de confi guración se recomienda seguir las reglas indicadas en el manual de sistema. 3.1 CONECTOR Y CABLEADO CON CABLE CAT5 Para la conexión utilizar el kit de los conectores RJ45 Urmet (producto en venta hasta agotar las existencias).

  • Page 13: Esquemas De Conexión

    Para conservar en el tiempo la calidad estética del teclado, se recomienda limpiarlo periódicamente con productos adecuados para las superfi cies metálicas. Evitar el uso de productos químicos agresivos (por ej. solventes, amoníaco, soda, etc.). 5 ESQUEMAS DE CONEXIÓN Por lo referido al modo de conexión del dispositivo ref. 1060/17, se deben respetar las indicaciones presentes en el manual del sistema Ipercom (apartado correspondiente a la instalación del sistema).
  • Page 14 DS1060-137...
  • Page 15 DS1060-137...
  • Page 16 DS 1060-137 LBT 20559 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39 011.23.39.810 VIA BOLOGNA 188/C http://www.urmet.com Telef. +39 011.24.00.000 (RIC. AUT.) e-mail: info@urmet.com +39 011.24.00.300 - 323 MADE IN ITALY...
