Anest Iwata TOF-5B Instruction Manual

取扱説明書

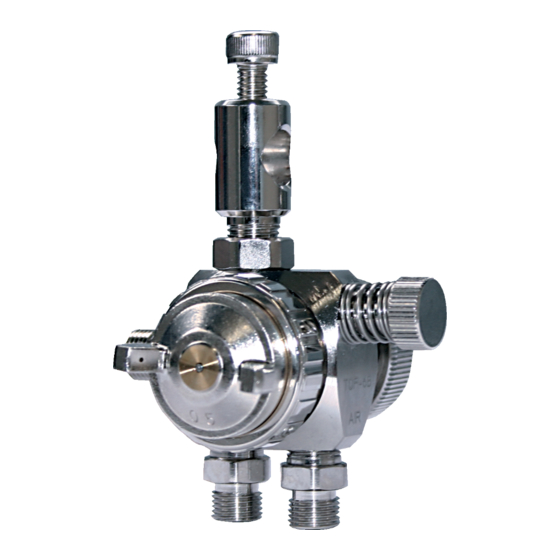

液体塗布用自動スプレーガン
TOF-5B（平/丸吹） TOF-5RB（丸吹専用）
TOF-6B（平/丸吹） TOF-6RB（丸吹専用）
この取扱説明書に示された警告事項および注意事項は必ず守ってください。
使用時に不意に液体が噴出したり、洗浄液を吸引したりすることにより重大な身体上の障害を起こすことがあります。
印付きの下記マークは、安全上、特に重要な項目ですので、必ずお守りください。
警告内容を怠った場合、人が死亡又は重傷を負う可能性が想定されることを示します。
注意内容を怠った場合、人が傷害を負う可能性、または物的損害の発生する可能性が想定
されることを示します。
この記号は、機器の性能や機能を十分に発揮してお使いいただくために守っていただきたい
内容を示しています。尚、本取扱説明書で示す安全事項は、必要最低限のものであります。
重 要
国や自治体の消防、電気、安全関連の法規、規則又、それぞれの企業や事業所で規則､規定として
守るべき事項に従ってください。
当社が製造するスプレーガン、エアブラシ等は使用される国や地域毎によって定められている法令に適合している必要があり、これに違反する場合、販売者およびユーザーが
罰せられる場合がございます。当社では各国の法令への対応を現地グループ会社で実施しております。国内販売店にてご購入いただきました製品を、当該国へ販売および転
売した場合に生じる輸入通関や法令違反に伴う罰則、事故による補償におきましては、当社は直接、間接を問わず一切の責任を負いません。
重要仕様
最高使用圧力 ０．６８ＭＰａ { ７. ０ kgf/cm
騒音値
吹付条件 エアー圧力 0.3MPa 噴出量 主要仕様参照
条件
測定装置 スプレーガンより後方へ１ｍ地面よりの高さ１．６ｍ
使用温度範囲
雰囲気温度 ５℃～４０℃ 流体温度 ５℃～４３℃ （液体、気体）
主要仕様
形 式
TOF-5B/-5RB
-05
TOF-6B/-6RB
TOF-5B/-5RB
-10
TOF-6B/-6RB
TOF-5B/-5RB
-13
TOF-6B/-6RB
TOF-5B/-5RB
-20
TOF-6B/-6RB
測定条件 ・エアー圧力 0.3MPa ・液・・・水

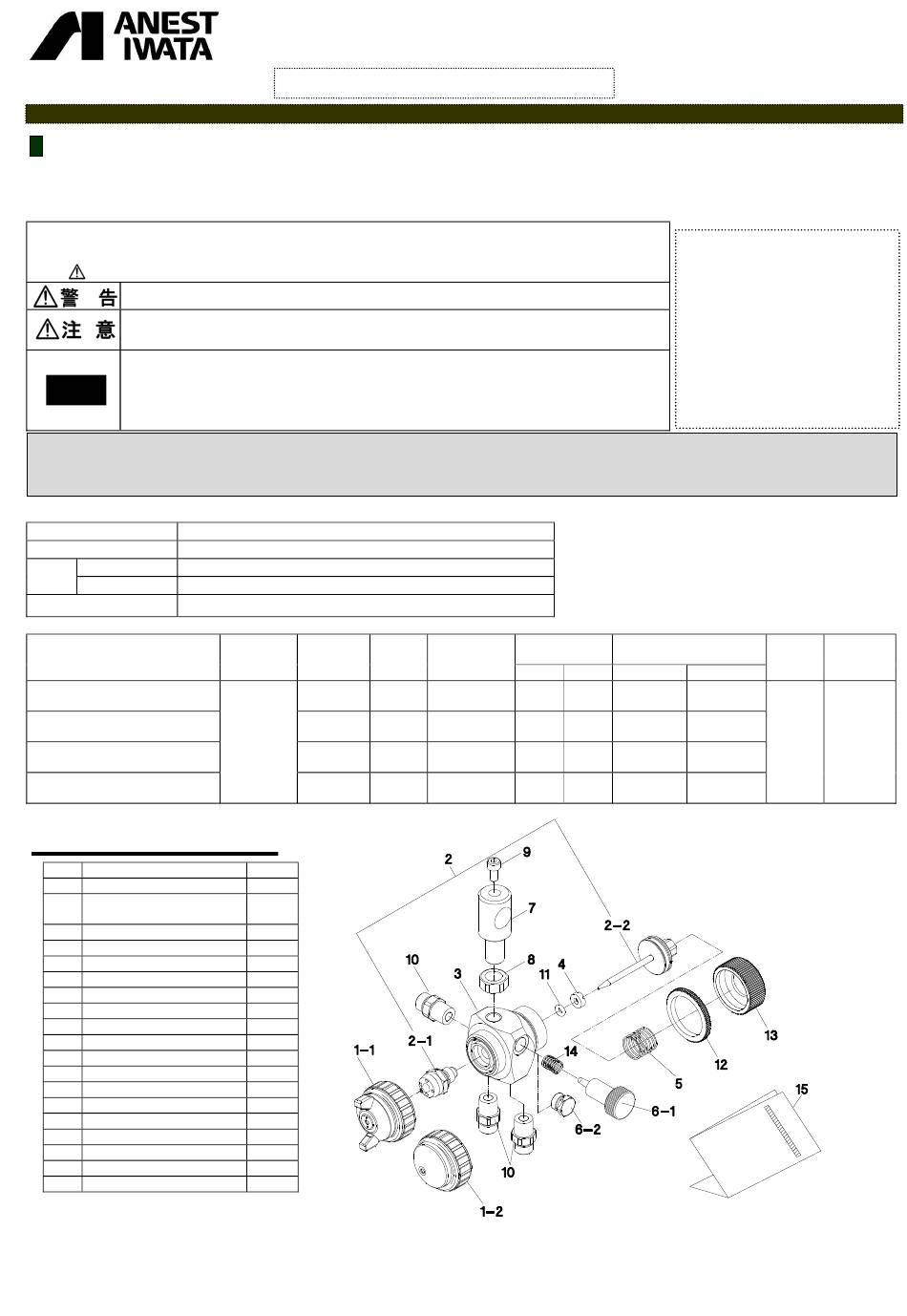

■ 部品名称
№ 品名
1-1
空気キャップセット
空気キャップセット
1-2
（丸吹専用：TOF-5RB/6RB)
◆
2
ノズル･ピストン ASSY
2-1
ノズル
2-2
ピストン ASSY
3
本体
4
O リング押え
5
ピストンばね
6-1
パターン調節弁
6-2
プラグ(TOF-5RB/6RB)
7
ホルダー
8
六角ナット
9
六角穴付ボルト
10
ニップル
11
◆
Ｏリング（Ｐ-３）
12
ジャミナット
13
調節ツマミ
14
ばね
15
取扱説明書 （本書）
◆ 印部の部品は消耗品です。
（ ）は、TOF-6B/-6RB の数量です。
◎部品御注文の際は、自動ガン形式、空気キャップセット、ノズルピストン ASSY の刻印、及び上記№ 品名をご指定ください。
◎ノズル又は、ニードル弁を交換する場合は、ノズルピストン ASSY の組み合せで交換してください。
◎開封時、破損や欠品がないことを確認してください。
◎欠品、輸送上の損傷がある場合は危険防止のため使用せず、お買い求めになった販売店又は当社支店・営業所までご連絡ください。
The English version is printed on the back page.
ﾋﾟｽﾄﾝ作動ｴｱｰ・霧化ｴｱｰ共用ﾀｲﾌﾟ
2
}
６９．４ dB(A)
液 体 ﾉｽﾞﾙ 適用
供 給 口径 空気
方 式 φ mm ｷｬｯﾌﾟ
0.5 05
吸上式
1.0 10
又は、
重力式
1.3 13
圧送式
2.0 20
数量
１
１
１
１
１
１
１
１
１
１
１
１
１
２ （３）
１
１
１
1
付属品
1
ﾋﾟｽﾄﾝ作動ｴｱｰ、霧化ｴｱｰ分離ﾀｲﾌﾟ
噴出量 空気使用量
l/min
ml/min
平吹き 丸吹き
60 60 40
250 80 50
360 100 55
600 140 85
－ １ －
この取扱説明書は、安全にご使用いた
だくために重要な警告、注意事項および
取扱い方法について記載しています。
この取扱説明書で扱われている機器
は、塗布業務用途の商品です。
正しい取扱指導を受けられ、機械の操
作方法を理解された方以外の人は、
使用しないでください。
ご使用前に、必ずお読みになり、十分理
解してからご使用ください。
本書はすぐに確認できる場所に大切に
保管してください。
ﾊﾟﾀ-ﾝ開き
接続
ねじ
吹付距離 300mm
サイズ
平吹き mm 丸吹き mm
200 50
250 70
G1/8
350 80
400 90
質量
ｇ
-5B
320
-5RB
300
-6B
330
-6RB
310
