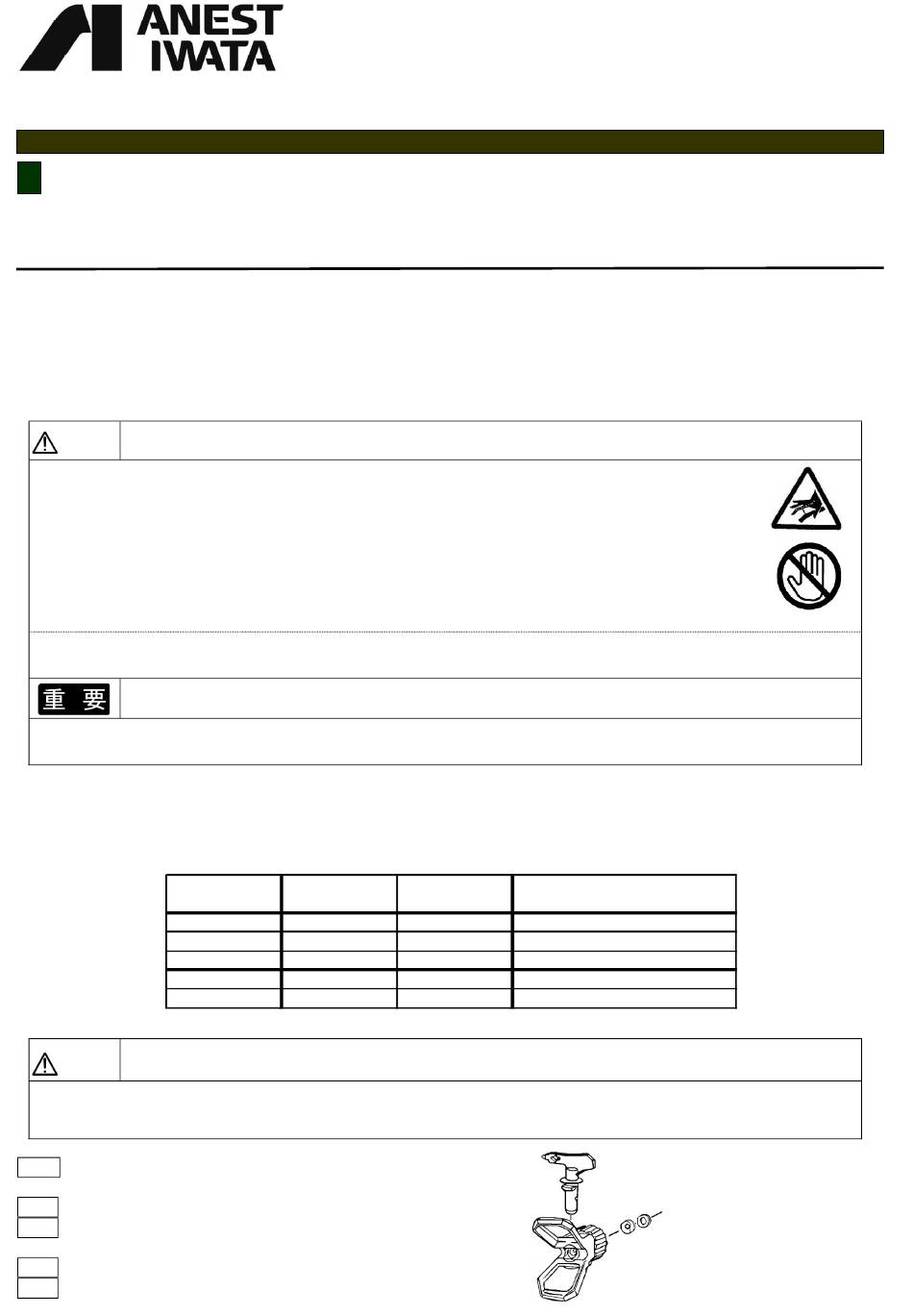

Anest Iwata TT-3B Instruction Manual

取扱説明書
回転チップクリ－ナ
TT-3B
重要なお知らせ
・本品は建築塗装用エアレスチップです。
・操作や機能を正しくご理解いただくため、この取扱説明書を必ずお読みになり、重要な警告、注意事項および
取扱方法について、十分に理解された方が使用してください。
・正しい方法にて御使用いただけない場合、死亡や重大な身体上の障害、火災や爆発が起こる可能性がありますので､
十分ご注意願います。
・本書はすぐに確認できる場所に大切に保管してください。
■１．安全性について
この記号は、警告内容を怠った場合、人が死亡または重傷を負う可能性が想定されることを示します。
警告
皮膚からの体内侵入注意
● 人や動物に向けてスプレーしたり、チップに指など身体の一部を近づけてスプレーしないでください。
接触禁止
● 塗料漏れが発生した場合、絶対に手などで押さえず、ただちにポンプを停止し、塗料圧力を「０ＭＰａ」にしてください。
高圧の塗料は、目や口、及び皮膚などから直接体内に入り、非常に危険です。
ケガをした場合、ケガの大小にかかわらず、ただちに医師による治療を受けてください。
破裂に注意
●エアレススプレーガンの最高使用圧力（２５ＭＰａ）以下で必ず使用してください。
最高使用圧力以上で使用するとハンドガードやガンが破損し、非常に危険です。
●チップの取付・取外しは、かならずポンプを停止し塗料圧力を「０ＭＰａ」にした後、エアレススプレーガンのセーフ
ティロックを確実に掛けてから行ってください。作業中に塗料や溶剤が噴出した場合、非常に危険です。
この記号は機械の性能や機能を十分に発揮してお使いいただくため、守っていただきたい内容を示しています。
●製品の改造は、絶対にしないでください。
●部品を交換する場合は、当社純正部品を使用してください。十分な性能が発揮できないばかりか、故障の原因となります。
■２．チップ形式．仕様一覧表
チップ形式表示は、ノズルチップ後部側面のチップ形式表示をご覧ください。
※噴出量、パタン幅は塗装条件によって変わるため目安としてください。
（ラッカープライマー 粘度４０秒／ＮＫ－２
※パタン形状は汎用チップよりばらつく場合があります。
チ ッ プ 形 式
N T - 31 1 B
N T - 41 3 B
N T - 51 5 B
N T - 61 7 B
N T - 82 1 B
■３．取付け、使用方法
この記号は注意内容を怠った場合、人が傷害を負う可能性または物理損害の発生する可能性が想定されることを示し
注意
ます。
●チップが詰まりチップハンドルを除去方向に回した時に、チップ内残圧によって塗料が噴出することがあります。
目や口、及び皮膚などから直接体内に塗料や溶剤が入った場合、非常に危険です。
●チップ、ハンドガードは確実に取り付けてください。塗料漏れによるケガなど重大な傷害になる危険性があります。
手順 1
ハンドガード（4）にシール(2)、ガスケット(3)をいれます。
（シール＆ガスケット取付け方法図参照）
手順２ ハンドガード(4)へチップ(1)を差し込みます。
手順３ チップ取付け状態を確認します
チップが１８０°回転 → ＯＫ
手順４ 吹付、詰まり除去方向の確認をします。
手順５ ハンドガードをエアレスガンに取付けます。
塗料圧力９．８１ＭＰａにて測定）
塗 料 噴 出 量 パ タ ン 幅
l / m in m m
約 0. 3 約 18 0
約 0. 4 約 20 0
約 0. 6 約 32 0
約 0. 9 約 36 0
約 1. 5 約 37 0
ア ネ ス ト 岩 田 汎 用 チ ッ プ
相 当 形 式
N T - 15 0 3, 15 0 4
N T - 20 0 3, 20 0 4
N T - 30 0 3, 30 0 4
N T - 35 0 4, 35 0 5
N T -3 5 07
1. チップ
１
2. シール
２ ３ 3. ガスケット
4. ハンドガード
４
