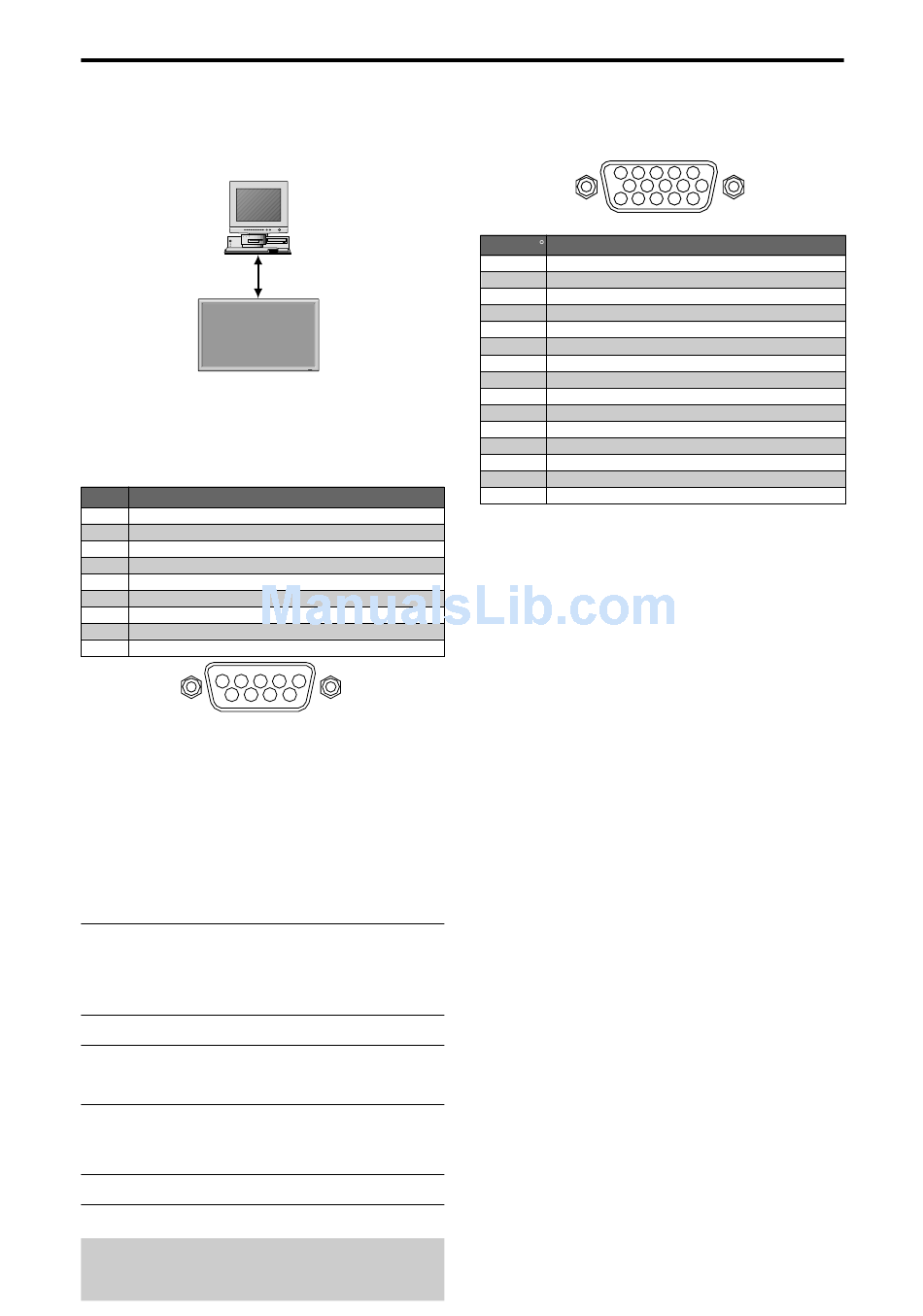

Commande Externe

Application

Ces spécifications concernent la commande de
communications du moniteur à plasma par un appareil externe.

Connexions

Les connexions se font comme décrit ci-dessous.
Moniteur à plasma
Connecteur sur le côté du moniteur à plasma :
Connecteur de la commande extérieure (EXTERNAL
CONTROL).
Utiliser un câble croisé (inversé).
Type de connecteur: D-Sub à 9 broches mâle
N
o
Nom de broche
1
Pas de connexion
2
RXD (Réception des données)
3
TXD (Transmission des données)
4
DTR (Côté DTE prêt)
5
GND
6
DSR (Côté DCE prêt)
7
RTS (Prêt à envoyer)
8
CTS (Effacer pour envoyer)
9
Pas de connexion
2 3 4
1
7 8
6
Paramètres de communication
(1) Système de communication Asynchrone
(2) Interface
(3) Taux de baud
(4) Longueur de donnée
(5) Parité Impaire
(6) Bit d'arrêt
(7) Code de communication
Codes de commande extérieure
Fonction
Donnéss de code
Alimentation Allumee
9FH 80H 60H 4EH 00H CDH
Eteinte
9FH 80H 60H 4FH 00H CEH
Sélection d'entrée
Video1 (RCA)
DFH 80H 60H 47H 01H 01H 08H
Video2 (S-Video)
DFH 80H 60H 47H 01H 02H 09H
DVD/HD1 (RCA)
DFH 80H 60H 47H 01H 05H 0CH
DVD/HD2 (RCA)
DFH 80H 60H 47H 01H 06H 0DH
DVD/HD3 (HDMI)
DFH 80H 60H 47H 01H 0EH 15H
PC/RGB (mini Sub D à 15 broches) DFH 80H 60H 47H 01H 07H 0EH
DVD/HD4 (HDMI)
DFH 80H 60H 47H 01H 1AH 21H
Audio Muet
Allumé
9FH 80H 60H 3EH 00H BDH
Eteint
9FH 80H 60H 3FH 00H BEH
Mode Image NORMAL
DFH 80H 60H OAH 01H 01H CBH
CINEMA1
DFH 80H 60H OAH 01H 02H CCH
CINEMA2
DFH 80H 60H OAH 01H 03H CDH
DEFAUT
DFH 80H 60H OAH 01H 04H CEH
CLAIR
DFH 80H 60H OAH 01H 05H CFH
Mode Ecran
STADIUM
DFH 80H 60H 51H 01H 02H 13H
ZOOM
DFH 80H 60H 51H 01H 03H 14H
NORMAL
DFH 80H 60H 51H 01H 04H 15H
COMPLET
DFH 80H 60H 51H 01H 05H 16H
14 : 9
DFH 80H 60H 51H 01H 09H 1AH
2.35 : 1
DFH 80H 60H 51H 01H 0AH 1BH
Réglage Auto MARCHE
DFH 80H 60H 7FH 03H 03H 09H 00H 4DH
ARRET
DFH 80H 60H 7FH 03H 03H 09H 01H 4EH
Mode Cinema MARCHE
DFH 80H 60H C1H 01H 01H 82H
ARRET
DFH 80H 60H C1H 01H 02H 83H
Remarque: le cas échéant, pour une liste complète
des Codes de commande extérieure, contacter le
concessionnaire.
Appareil externe
p. ex. Ordinateur
5
9
RS-232C
9600 bps
8 bits
Odd
1 bit
Hex
(Référence)
Fr-32

Fonctions des broches

Connecteur mini D-sub à 15 broches
(analogique)
PC/RGB
5
4
3
10 9
15 14 13 12 11
Broche n
Signal (Numérique)
1
Rouge
2
VERT ou Sync. sur Vert
3
BLEU
4
Libre
5
Mise à la terre
6
Rouge mis à la terre
7
Vert mis à la terre
8
Bleu mis à la terre
9
Libre
10
Mise à la terre du signal Sync
11
Libre
12
Données DATA b-directionnel (SDA)
13
Synchro horizontale ou synchro composite
14
Sync verticale
15
Horloge de données
2
1
8
7
6
