C D S
S P R U N G G E L E N K S C H I E N E
®
C D S
S P R U N G G E L E N K S C H I E N E J U N I O R
®
G E B R A U C H S A N W E I S U N G
S P R U N G G E L E N K O R T H E S E
Z U R D Y N A M I S C H E N R E D R E S S I O N
U S E R I N S T R U C T I O N S
A N K L E B R A C E O R T H O S I S
F O R D Y N A M I C R E D R E S S I O N
M A N U A L E D ' U S O
O R T E S I P E R A R T I C O L A Z I O N E T I B I O - T A R S I C A
P E R I L R A D D R I Z Z A M E N T O D I N A M I C O
M A N U E L D ' U T I L I S A T I O N
O R T H È S E D E C H E V I L L E
P O U R R E D R E S S E M E N T D Y N A M I Q U E
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel

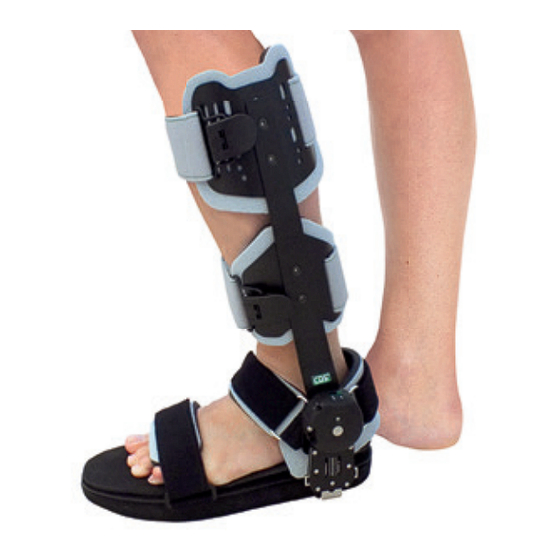

Related Manuals for Albrecht CDS Ankle Brace
