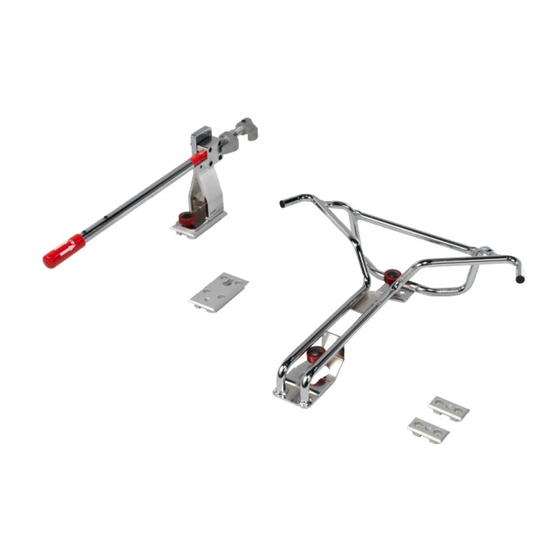

Ambulance cot fastener
Hide thumbs Also See for 6370:

Advertisement

Available languages

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
A A m m b b u u l l a a n n c c e e C C o o t t F F a a s s t t e e n n e e r r
O O p p e e r r a a t t i i o o n n s s M M a a n n u u a a l l
6370
6371
6377
6378
6391
6393
6370-109-005 Rev D.0
2020/08
EN
ES
FR
KO
