Intercoax 9401 Installation Manual

설치 가이드 / Installation Guide
ECP-2701(9401)
구성품 / Package Contents
DC Cable
ECP-2701(9401)

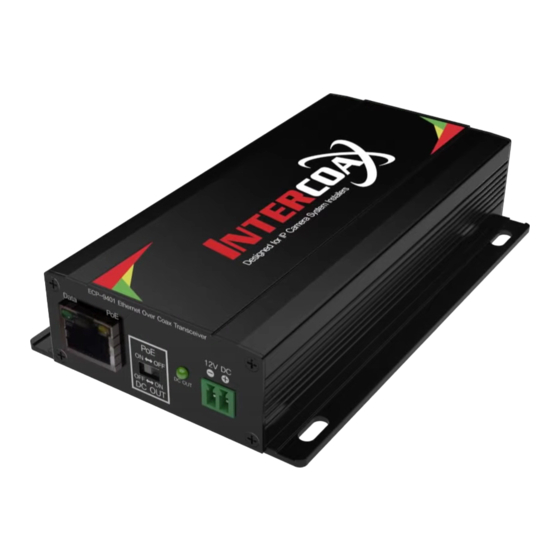

제품 각 부분의 명칭 / Hardware Overview
Right
BNC
48V~56V DC Quality
Join
PWR LINK PWR
Join
상태 표시등
BNC 커넥터
Status LED indicator
BNC connector
DC 전원 어댑터 Join 버튼
DC Power Jack Join Button
Left
Data PoE
PoE
ON OFF
DC OUT
OFF ON
DC OUT
DC OUT 표시등
RJ45
DC OUT LED
PoE or DC OUT
ON / OFF 스위치
고객 지원 정보 / Customer Service
고객 지원과 관련된 자세한 정보는 웹사이트에서 확인하실 수 있습니다.
Please visit below website for more detail information.
http://www.intercoax.com
Intercoax Co., Ltd.
TEL : 031-365-3133~4
FAX : 031-365-3135
E-mail : info@intercoax.com
제품 설치 가이드
1. 별도의 IP설정이 필요없이 자동으로 카메라에 IP를 부여하는 경우(DHCP 등)를
제외하고, 카메라 제조사 설명서를 참조하여 카메라에 IP주소를 설정해 둡니다.
2. 동축케이블의 BNC커넥터를 ECP-2701에 각각 연결합니다.
3. 48 또는 56V 전원 어댑터를 ECP-2701에 먼저 연결한 후 AC전원 콘센트에
설치 가이드
연결합니다.
* 케이블의 종류 및 상태, PoE 카메라의 소비전력(W) 등에 따라 실제 연결 가능한
설치 가이드
총 거리가 줄어들 수 있습니다. (7W 카메라의 경우 56V 단일 전원 공급으로
Installation Guide
5C-HFBT 최대 800m까지 PoE지원. ECP-9401은 최대 600m.)
* 2-Wire 연결 시 변환어댑터(Balun)가 흔들리지 않도록 결속 상태를 잘
확인해주세요.
4. ECP 제품이 문제 없이 연결된 경우, PWR/BNC Join/Quality PWR LED가
켜진 것을 확인합니다.
5. ECP-2701을 움직이지 않도록 잘 고정시킵니다.
6. 준비된 UTP케이블(랜선)을 이용하여 작동중인 NVR과 ECP-2701을
먼저 연결하고, 이후 카메라와 ECP-2701을 연결합니다.
7. PoE IP 카메라를 설치하는 경우, 카메라쪽 ECP-2701의 PoE 스위치를
ON(DC OUT OFF)으로 설정합니다. PoE를 지원하지 않는 IP 카메라를
설치하는 경우, 동봉된 DC Cable을 카메라쪽 ECP-2701 터미널 블럭과
카메라 전원부에 연결하고 PoE 스위치를 OFF(DC OUT ON)로 설정합니다.
* +/- 극성에 주의하여 DC케이블을 터미널 블럭에 잘 고정시킵니다.
[노트북 컴퓨터 등을 NVR쪽 ECP-2701에 연결하여 전 구간의 통신 상태를
확인하기 위한 Ping 테스트를 권장합니다.]
8. NVR에 연결된 모니터를 통해 각 카메라의 영상이 잘 나오는 지 확인합니다.
12V DC
- +

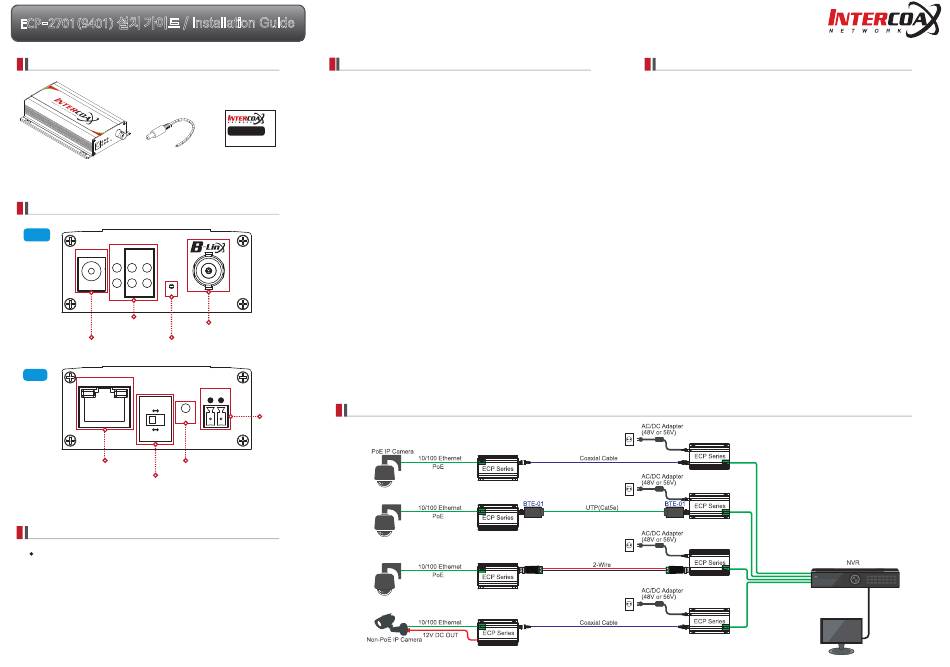

제품 적용 구성도 / Product Application
터미널 블럭
Terminal Block
Product Installation Guide
1. Other than automatic IP setting (i.e. DHCP), set the IP address
on the camera following the camera manufacturer's manual.
2. Connect BNC connectors of coaxial cable to each ECP-2701.
3. Connect 48 or 56V DC power to ECP-2701 first and then to AC outlet.
* The total distance may vary with the type and condition of cables,
and power consumption of PoE camera. (For example of 7W camera,
one 56V DC power can supply up to 800m of 5C-HFBT equivalent
to RG6. ECP-9401 up to 600m)
* In case of installation with 2-wire, please make sure that the balun is
not moving.
4. When they are connected without any problem, PWR, BNC Join,
and Quality PWR LED are on.
5. Fix up ECP-2701.
6. Connect the UTP(LAN) cable between ECP-2701 and NVR first and then
between ECP-2701 and camera.
7. Turn on PoE switch(DC OUT OFF) for PoE IP camera. Turn off(DC OUT ON)
for non-PoE camera and connect DC Cable between camera and Terminal
Block on ECP-2701.
* Mind the polarity (+/-) and tie up DC cable on the terminal block.
[Ping test is recommended to confirm the whole network.]
8. Check the video signal on the monitor.
