Intercoax ECP-9501NP Installation Manual

설치 가이드 /
ECP-9501 / 9501NP
구성품 / Package Contents
브라켓
ECP-9501 / 9501NP
Bracket Installation Guide

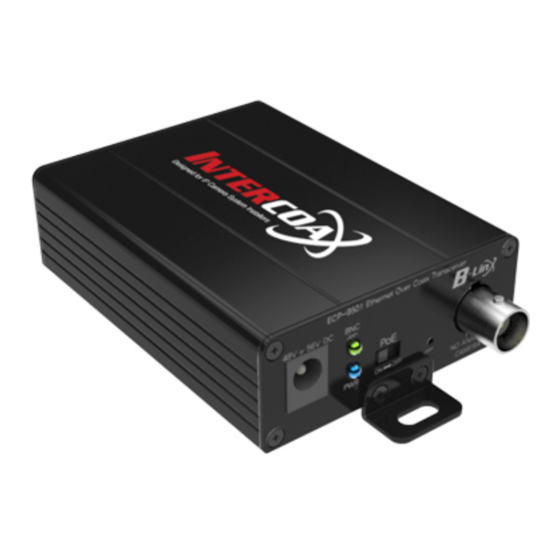

제품 각 부분의 명칭 / Hardware Overview
PoE ON/OFF 스위치(ECP-9501전용)
PoE ON/OFF Switch(ECP-9501 Only)
Right
56V DC
BNC
Join
PoE
ON OFF
PWR Join
Bracket
DC 전원 어댑터
DC Power Jack
Join 버튼
상태 표시등 Join Button
Status LED indicator
브라켓 홀
Bracket Hole
ECP-9501NP
LINK/ACT 10/100
Left Data PoE
This device supplies high-voltage
DC power over coax cable.
Please use only rated power adapter
specified by the manufacturer.
Bracket
RJ45
브라켓 홀 / Bracket Hole
고객 지원 정보 / Customer Service
고객 지원과 관련된 자세한 정보는 웹사이트에서 확인하실 수 있습니다.
Please visit below website for more detail information.
http://www.intercoax.com
Intercoax Co., Ltd.
TEL : 031-365-3133~4
FAX : 031-365-3135
E-mail : info@intercoax.com
Installation Guide
제품 설치 가이드
1. 별도의 IP설정이 필요없이 자동으로 카메라에 IP를 부여하는 경우(DHCP 등)를
제외하고, 카메라 제조사 설명서를 참조하여 카메라에 IP주소를 설정해 둡니다.
2. 동축케이블의 BNC커넥터를 ECP-9501/9501NP에 각각 연결합니다.
설치 가이드
3. 56V 전원 어댑터를 ECP-9501/9501NP에 먼저 연결한 후 AC전원
콘센트에 연결합니다.
* 케이블의 종류 및 상태, PoE 카메라의 소비전력(W) 등에 따라 실제 연결 가능한
설치 가이드
총 거리가 줄어들 수 있습니다. (7W 카메라의 경우 56V 단일 전원 공급으로
5C-HFBT 최대 1,000m까지 PoE지원.)
4. ECP 제품이 문제 없이 연결된 경우, PWR/BNC Join LED가 켜진 것을 확인합니다.
5. 동봉된 브라켓을 ECP-9501/9501NP에 먼저 부착한 후 전체 제품이 움직이지
않도록 잘 고정시킵니다.
6. 준비된 UTP케이블(랜선)을 이용하여 작동중인 NVR과 ECP-9501/9501NP을
먼저 연결하고, 이후 카메라와 ECP-9501/9501NP을 연결합니다.
7. PoE IP 카메라를 설치하는 경우, 카메라쪽 ECP-9501의 PoE 스위치를
ON으로 설정합니다. 별도 전원을 공급받는 IP 카메라를 설치하는 경우,
PoE 스위치를 OFF로 설정합니다.
* ECP-9501/9501NP 두 제품은 모두 BNC커넥터를 통해 데이터와 전원을 함께
NO ANALOG
전송합니다. ECP-9501NP는 PoE 출력 기능이 지원되지 않는 제품으로,
CAMERA
RJ45 단자를 통해 데이터만 전송합니다. 따라서 카메라 등 연결된 장치에
별도 전원 공급이 필요합니다.
[노트북 컴퓨터 등을 NVR쪽 ECP-9501/9501NP에 연결하여 전 구간의
BNC 커넥터 통신 상태를 확인하기 위한 Ping 테스트를 권장합니다.]
BNC connector
8. NVR에 연결된 모니터를 통해 각 카메라의 영상이 잘 나오는 지 확인합니다.
제품 적용 구성도 / Product Application
PoE IP Camera
PoE IP Camera
10/100 Ethernet
PoE
ECP-9501
10/100 Ethernet
ECP-9501NP
AC/DC Adapter(12V)
Product Installation Guide
1. Other than automatic IP setting (i.e. DHCP), set the IP address on the
camera following the camera manufacturer's manual.
2. Connect BNC connectors of coaxial cable to each ECP-9501/9501NP.
3. Connect 56V DC power to ECP-9501/9501NP first and then to AC outlet.
* The total distance may vary with the type and condition of cables,
and power consumption of PoE camera. (For example of 7W camera,
one 56V DC power can supply up to 1,000m of 5C-HFBT equivalent to RG6.)
4. When they are connected without any problem,
PWR and BNC Join LED are on.
5. Adhere the brackets in the package to ECP-9501/9501NP and then fix up
the products.
6. Connect the UTP(LAN) cable between ECP-9501/9501NP and NVR first and
then between ECP-9501/9501NP and camera.
7. Turn on the PoE switch on ECP-9501 for PoE IP camera and turn off
for IP camera with additional power supply.
* Both ECP-9501/9501NP send data and power together via BNC connector.
ECP-9501NP does not have PoE support so that it can send data only via RJ45.
Connected device (i.e. IP camera) to ECP-9501NP needs to have extra
power supply.
[Ping test is recommended to confirm the whole network.]
8. Check the video signal on the monitor.
AC/DC Adapter (56V)
ECP-9501NP
Coaxial Cable
AC/DC Adapter (56V)
ECP-9501NP
Coaxial Cable
NVR
