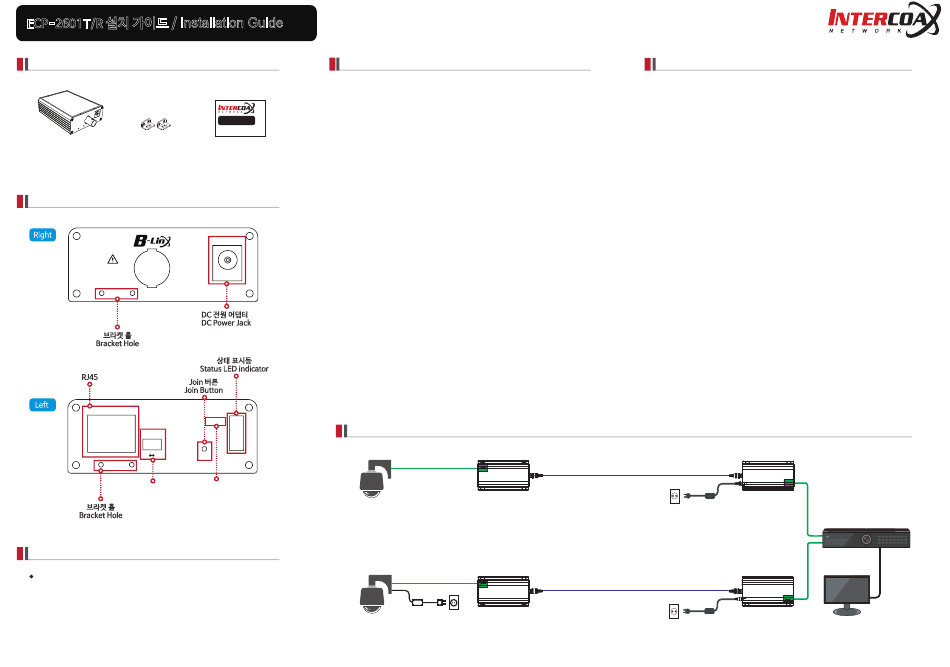

Intercoax ECP-2601T Installation Manual

Installation Guide
설치 가이드 /
ECP-2601T/R
구성품 / Package Contents
브라켓
ECP-2601T / 2601R
Bracket
제품 각 부분의 명칭 / Hardware Overview
NO ANALOG
CAMERA
Bracket
ETHERNET
PoE
ON OFF Join
Bracket
PoE ON/OFF 스위치
(ECP-2601T 전용)
PoE ON/OFF Switch
(ECP-2601T Only)
고객 지원 정보 / Customer Service
고객 지원과 관련된 자세한 정보는 웹사이트에서 확인하실 수 있습니다.
Please visit below website for more detail information.
http://www.intercoax.com
Intercoax Co., Ltd.
TEL : 031-365-3133~4
FAX : 031-365-3135
E-mail : info@intercoax.com
제품 설치 가이드
1. 별도의 IP설정이 필요없이 자동으로 카메라에 IP를 부여하는 경우(DHCP 등)를
제외하고, 카메라 제조사 설명서를 참조하여 카메라에 IP주소를 설정해 둡니다.
2. 동축케이블의 BNC커넥터를 ECP-2601T/2601R에 각각 연결합니다.
설치 가이드
3. 56V 전원 어댑터를 ECP-2601T/2601R에 먼저 연결한 후 AC전원 콘센트에
연결합니다.
* 케이블의 종류 및 상태, PoE 카메라의 소비전력(W) 등에 따라 실제 연결 가능한
설치 가이드
Installation Guide
총 거리가 줄어들 수 있습니다. (7W 카메라의 경우 56V 단일 전원 공급으로
5C-HFBT 최대 1000m까지 PoE지원.)
4. ECP 제품이 문제 없이 연결된 경우, Power / Join-Link LED가 켜진 것을 확인합니다.
5. 동봉된 브라켓을 ECP-2601T/2601R에 먼저 부착한 후 전체 제품이 움직이지
않도록 잘 고정시킵니다.
6. 준비된 UTP케이블(랜선)을 이용하여 작동중인 NVR과 ECP-2601T/2601R을
56V DC
먼저 연결하고, 이후 카메라와 ECP-2601T/2601R을 연결합니다.
7. PoE IP 카메라를 설치하는 경우, 카메라쪽 ECP-2601T의 PoE 스위치를
ON으로 설정합니다.
* ECP-2601T/2601R 두 제품은 모두 BNC커넥터를 통해 데이터와 전원을
함께 전송합니다. ECP-2601R은 PoE 출력 기능이 지원되지 않는 제품으로,
RJ45 단자를 통해 데이터만 전송합니다. 따라서 카메라 등 연결된 장치에
별도 전원 공급이 필요합니다.
[노트북 컴퓨터 등을 NVR쪽 ECP-2601T/2601R에 연결하여 전 구간의
통신 상태를 확인하기 위한 Ping 테스트를 권장합니다.]
8. NVR에 연결된 모니터를 통해 각 카메라의 영상이 잘 나오는 지 확인합니다.
* 별도 전원을 공급받는 IP 카메라를 설치하는 경우, PoE 스위치를 OFF로
설정합니다.
PoE-ON
제품 적용 구성도 / Product Application
Data-Link
Join-Link
Power
PoE IP Camera
PoE-ON (ECP-2601T)
PD-AUX (ECP-2601R)
Non-PoE IP Camera
10/100 Ethernet
PoE
ECP-2601T
10/100 Ethernet
ECP-2601T
AC/DC Adapter(12V)
Product Installation Guide
1. Without a IP setting (i.e. DHCP) except when you automatically
give it up to the camera, set the IP address on the camera following
the camera manufacturer's manual.
2. Connect BNC connectors of coaxial cable to each ECP-2601T/2601R.
3. Connect 56V DC power to ECP-2601T/2601R first and then to AC outlet.
* The total distance may vary with the type and condition of cables,
and power consumption of PoE camera. (For example of 7W camera,
one 56V DC power can supply up to 1000m of 5C-HFBT equivalent to RG6.)
4. When they are connected without any problem, Power / Join-Link LED are on.
5. Adhere the brackets in the package to ECP-2601T/2601R and then fix up
the products.
6. Connect the UTP(LAN) cable between ECP-2601T/2601R and NVR first and
then between ECP-2601T/2601R and camera.
7. Turn on the PoE switch on ECP-2601T for PoE IP camera and
powered by a separate power source (not powered by PoE output feature
of the ECP-2601T), turn off the PoE switch on ECP-2601T.
* Both ECP-2601T/2601R send data and power together via BNC connector.
And ECP-2601R can be powered by PoE Switch (PoE+ PD Supported) but
for safe working, it is recommended to use 56VDC Power Supply on ECP-2601R
(When both PoE Switch and power supply are used at the same time, the
power supply works preferentially.)
[Ping test is recommended to confirm the whole network.]
8. Check the video signal on the monitor.
Coaxial Cable
ECP-2601R
AC/DC Adapter (56V)
Coaxial Cable
ECP-2601R
AC/DC Adapter (56V)
if the camera is
NVR
