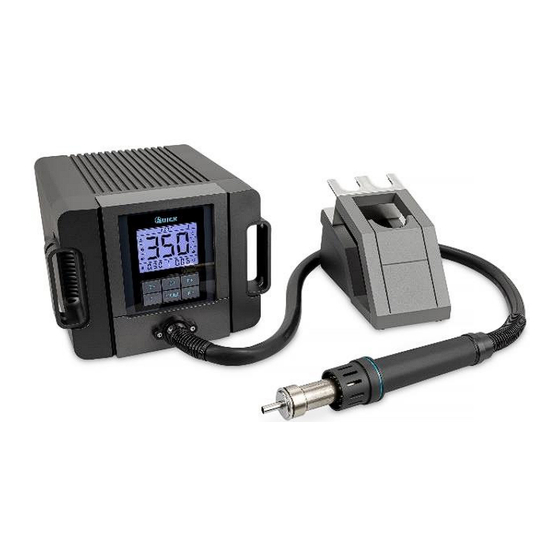

- Page 1 USER MANUAL BEDIENUNGSANLEITUNG QUTR1300A Heißluft-Lötstation Hot Air Soldering Station Bräunlich GmbH Am Heideberg 26 D-06886 Lutherstadt Wittenberg +49 (0) 3491/6181-0 Tel. +49 (0) 3491/6181-18 info@quick-tools.de e-mail: www.quick-tools.de...
-
Page 2: Table Of Contents
USER MANUAL BEDIENUNGSANLEITUNG Inhaltsverzeichnis Deutsch ..........................1 1.1. Sicherheitshinweise....................1 1.2. Eigenschaften ......................4 1.3. Einsatzbereiche ......................5 1.4. Technische Daten ..................... 5 1.5. Inbetriebnahme/Bedienung ................6 1.6. Menü/Einstellungen ....................7 1.7. Temperatur kalibrieren ..................12 1.8. Standby ........................12 1.9. -
Page 3: Deutsch
BEDIENUNGSANLEITUNG 1. Deutsch VIELEN DANK FÜR DEN KAUF EINER QUICK LÖTSTATION. Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme und bewahren Sie diese an einem sicheren und für alle Anwender leicht zugänglichen Ort auf. 1.1. Sicherheitshinweise Die Begriffe „WARNUNG“, „ACHTUNG“ und „HINWEIS“ in dieser Bedienungsanleitung haben folgende Bedeutung: WARNUNG: Eine Nichtbeachtung kann möglicherweise zu schweren Unfällen, Bränden und Verletzungen... - Page 4 BEDIENUNGSANLEITUNG WARNUNG Wenn das Gerät eingeschaltet ist, kann die Temperatur an den metallischen und aufgeheizten Teilen sehr hoch sein. Es besteht an den Oberflächen Verbrennungsgefahr! Verwenden Sie das Gerät ausschließlich anwendungsgemäß, wie in dieser Bedienungsanleitung beschrieben. Eine abweichende Verwendung kann zu Verletzungen führen und ist nicht zulässig. Es besteht dann keine Haftung des Herstellers.
- Page 5 BEDIENUNGSANLEITUNG Lebensmittel sind in diesem Arbeitsumfeld untersagt. Die Verwendung für den Betrieb darf nur im trockenen Innenbereich erfolgen, schützen Sie das Gerät vor Flüssigkeiten Feuchtigkeit, auch durch eventuell feuchte Hände. Andernfalls könnten Kurzschlüsse elektrische Schläge ausgelöst werden. Informieren Sie andere Personen im Arbeitsbereich, dass die Temperatur während des Betriebs sehr hoch sein kann.
-
Page 6: Eigenschaften
BEDIENUNGSANLEITUNG Das Gerät ist nur mit der auf dem Gerät angegebenen Nennspannung und Frequenz zu betreiben. Verwenden Sie ausschließlich mitgelieferte Schutzkontakt-Anschlussleitungen. Vor der Benutzung ist das Gerät auf Beschädigungen und den ordnungsgemäßen Sitz Lötspitze überprüfen. festgestellten Schäden ist es auszuschalten. Kontaktieren Sie dann bitte den Kundendienst. -
Page 7: Einsatzbereiche
BEDIENUNGSANLEITUNG 1.3. Einsatzbereiche Aus- und Einlöten von SMD-Komponenten, wie SIOC, QFP, PLCC, BGA usw. Geeignet zum Schrumpfen, Trocknen, Entlacken, Vorwärmen, Desinfizieren usw. Geeignet für bleihaltige und bleifreie Löt-Anwendungen 1.4. Technische Daten Anzeige LCD, farbig Anschluss-Leistung 1300 W Betriebs-Spannung 230 V / 50 Hz Temperaturbereich... -
Page 8: Inbetriebnahme/Bedienung
BEDIENUNGSANLEITUNG 1.5. Inbetriebnahme/Bedienung ACHTUNG: Überprüfen Sie vor dem Einschalten, ob die Betriebsspannung mit der angegebenen Spannung auf dem Typenschild übereinstimmt! Stellen Sie sicher, dass beim Stecken oder Ziehen des Lötkolbenanschlusskabels die Station immer ausgeschaltet ist. Nichtbeachten kann zur Beschädigung führen. 1.5.1 Ein-/Ausschalten Ein-/Ausschalten mit Netzschalter auf der Rückseite... -
Page 9: Menü/Einstellungen
BEDIENUNGSANLEITUNG Luftmenge ändern: Taste F+ kurz drücken Temperatur wird um 1°C erhöht. Taste F-kurz drücken Temperatur wird um 1°C verringert. Wenn die Tasten länger als 1 Sekunde gedrückt werden, dann wird die Temperatur kontinuierlich geändert. Luftstromdauer ändern: Taste CH und T+ kurz drücken Luftstromdauer um 1 Digit erhöhen. Taste CH und F+ kurz drücken ... - Page 10 BEDIENUNGSANLEITUNG 1.6.2 Temperatur, Prozessdauer und Luftmenge einstellen Sie haben die Möglichkeit 3 Speicherplätze mit Ihren gewünschten Werten fest abzuspeichern. Mit ENTER wählen Sie, was geändert werden soll. Zuerst wird Temp. blau markiert. Der blau markierte Wert kann mit +/- geändert werden. Mit STORE speichern Sie den Wert ab.
- Page 11 BEDIENUNGSANLEITUNG Nach der Änderung STORE drücken. Mit BACK gelangen Sie immer einen Menüpunkt zurück. 1.6.3 Temperaturfenster ändern 1) Alarm Temp mit T+ auswählen. wechselt zu 2) Mit der Taste kann das Temperaturfenster ein- und ausgeschaltet werden. 3) Wählen Sie mit den Tasten T- und F- wie weit die Soll-Temperatur abweichen darf.
- Page 12 BEDIENUNGSANLEITUNG 1.6.5 Tastenton wird zu Drücken Sie , wählen Sie Key Tone, drücken Sie ENTER, um in die Einstellungsoberfläche für den Tastenton zu gelangen. Drücken Sie erneut ENTER, um den Tastenton auszuwählen, drücken und wählen Sie ON oder OFF, ON bedeutet Tastenton aktiviert, OFF bedeutet Tastenton ist ausgeschaltet, mit STORE speichern.
- Page 13 BEDIENUNGSANLEITUNG 1.6.7 Passwortschutz HINWEIS: Im Auslieferungszustand ist der Passwortschutz nicht aktiv. Im Display wird ein geöffnetes Schloss angezeigt. Als Passwort ist im Auslieferungszustand 000000 hinterlegt. Dieses Passwort wird im Menü als ****** angezeigt. Sobald dieses Passwort geändert wird können Änderungen(z.B.:Temperatur) noch vorgenommen werden, wenn vorher das korrekte Passwort eingegeben wird.
-
Page 14: Temperatur Kalibrieren
BEDIENUNGSANLEITUNG 1.7. Temperatur kalibrieren HINWEIS: Die Temperatur sollte nach jedem Wechsel des Heizelementes überprüft und bei Notwendigkeit kalibriert werden. Wir empfehlen das Messgerät QK196 zu verwenden. 1. Die Temperatur auf einen beliebigen Wert einstellen. 2. Wenn sich die Temperatur stabilisiert hat, Temperatur am Luftauslass messen und notieren. -
Page 15: Fehlermeldungen
BEDIENUNGSANLEITUNG 1.9. Fehlermeldungen Sensor broken Temperatursensor nicht angeschlossen Sensor Error Temperatursensor fehlerhaft Heater Error Heizelement defekt oder nicht angeschlossen NO handle Kein Handgerät angeschlossen Room sensor Error Fehlerhafte Temperaturerkennung Fan Error Lüfter defekt 1.10. Lieferumfang Haupteinheit mit Heißluftkolben Erdungskabel Innensechskantschlüssel Hitzebeständiges Pad Düse NK1130 Düse NK2064... -
Page 16: Heizelement Wechseln
BEDIENUNGSANLEITUNG 1.11. Heizelement wechseln VORSICHT: Bevor das Heizelement gewechselt werden darf muss der Kolben auf Raumtemperatur abkühlen. Griffgehäuse- Schrauben Verschraubung Heizelement Stahlrohr 1. Griffgehäuseverschraubung entfernen. 2. Schrauben lösen, Stahlrohr herausziehen 3. Heizelement austauschen. 4. Griff wieder zusammen bauen. Wir wünschen Ihnen viel Freude und Erfolg beim Einsatz Ihrer QUICK Heißluftstation und sind gern an Ihren Anregungen für Verbesserungen interessiert. - Page 17 BEDIENUNGSANLEITUNG EU-Konformitätserklärung nach Niederspannungsrichtlinie 2014/35/EU (Nr. 01-20) Der Hersteller/ Inverkehrbringer Bräunlich GmbH Am Heideberg 26 06886 Lutherstadt Wittenberg erklärt hiermit, dass folgendes Produkt Produktbezeichnung: QUICK Heißluftstation Handelsbezeichnung: QUICK TR1300A Modellbezeichnung: TR1300A den Bestimmungen der Niederspannungsrichtlinie 2014/35/EU - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen - entspricht. Folgende harmonisierte Normen wurden angewandt: „RICHTLINIE DES EUROPÄISCHEN PARLAMENTS UND DES RATES zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die...
-
Page 18: English
USER MANUAL 2. English Thank you for purchasing a QUICK HOT AIR STATION. Please read the operating instructions before commissioning and keep them in a safe place that is easily accessible to all users. 2.1. Safety Instruction In this instruction manual WARNING, CAUTION, and NOTE are defined as follows: WARNING: Failure to do so may result in serious accidents, fire and personal injury. - Page 19 USER MANUAL WARNING When the unit is turned on, the hot air automatically heats up to the last set temperature. There is a risk of burns on the surfaces! The device is designed for brazing soft solder at different temperatures.
-
Page 20: Range Of Application
USER MANUAL CAUTION Measures for a safe working environment: Make sure that the device and the shelf are secure. Place the tool on the shelf when not in use. The use of the device by children from 8 years and persons with disabilities is possible if they are supervised and instructed for safe use. -
Page 21: Specification
USER MANUAL 2.3. Specification Temperature displaying type LCD, color Power consumption 1300W Working voltage 230VAC, 50Hz Temperature Range 100℃-500℃ / 212F-932F Temperature Stability +/- 2℃ Ambient Temperature (Max) 40℃ Airflow setting range 6 -70 L/min. Sleep time set range: 0 – 999s，--- not sleep Dimension (W×D×H) 215×230×155（mm) Weight... -
Page 22: Use Station
USER MANUAL 2.5. Use Station 2.5.1. Turn on/of CAUTION: Before operation, please check whether the voltage accords with the rated voltage on the unit’s nameplate. Switch machine can be divided into soft switch machine and hard switch machine Hard switching power switch can realize hard switching Soft switching “POWER”... -
Page 23: Menu
USER MANUAL Channel switching total four channels CH0,CH1,CH2,CH3. CH0 is temporary channel. Pressing CH button for 1s can change respectively into channel CH1- CH3. Temperature setting Press T+, temperature will raise. Press T-, temperature will decrease. Airflow setting Press F+, airflow will raise. Press F-, airflow will decrease. - Page 24 USER MANUAL 2.6.2. Setting alarm temperature Press T+ , select “Alarm temp”, press CH, enter into alarm temperature setting interface, press CH again , select temperature alarm function, press T+ select ON or OFF, OFF express not alarm, ON express alarm, press “T-”...
- Page 25 USER MANUAL After setting alarm temperature, press “store” affirm, press “Back” return parameter setting interface, press “Back” again, return menu interface. 2.6.3. Setting key tone Press T+ , select “Key tone”, press CH, enter into key tone setting interface, press CH again, enter into select key tone interface, press T+ select ON or OFF, ON express open key tone, OFF express close key tone, press “ENTER affirm.
- Page 26 USER MANUAL 2.6.4. Temperature unit setting Press T+ , select “unit”, press CH, enter into temperature unit setting interface, press CH again, enter into temperature changer select interface, press T+ select temperature unit. As following: After selecting temperature unit, press “STORE” save, press “Back” return setting interface, press “Back”...
-
Page 27: Calibrating The Temperature
USER MANUAL NOTE: After password, the temperature cannot be modify, enter into parameter setting interface with new right password. 2.7. Calibrating the temperature Every time after replacing heating components, to realign the outlet temperature. Adopts digital temperature calibration method, revised as key presses, easy and quick adjustment. -
Page 28: Sleep Function Description
USER MANUAL 2.8. Sleep function description Place the handle on the hold, the machine immediately unlock the function of big air cooling, cooling to the temperature below 100 ℃, enter a dormant state. Handle is not placed on the handle, the machine reach to set the countdown, automatically enter a dormant state. -
Page 29: Accessories List
USER MANUAL 2. Loosen four fixed screw, drag out the steel tube 3. Change a new heating element. 4. Assemble the handle. NOTICE: After 500℃ high temperature aging, steel tube will have slight yellowing phenomenon, this phenomenon is normal. Please be assured use! 2.11. - Page 30 USER MANUAL EU declaration of conformity according to Low-Voltage Directive 2014/35/EC (Nr. 01-20) The manufacturer/ distributor Bräunlich GmbH Am Heideberg 26 06886 Lutherstadt Wittenberg hereby declares that the following product Product designation: QUICK HOT AIR STATION Trade name: Trade QUICK TR1300A Model name: TR1300A fulfills to the provisions of the Low-Voltage Directive 2014/35/EC - including the...
