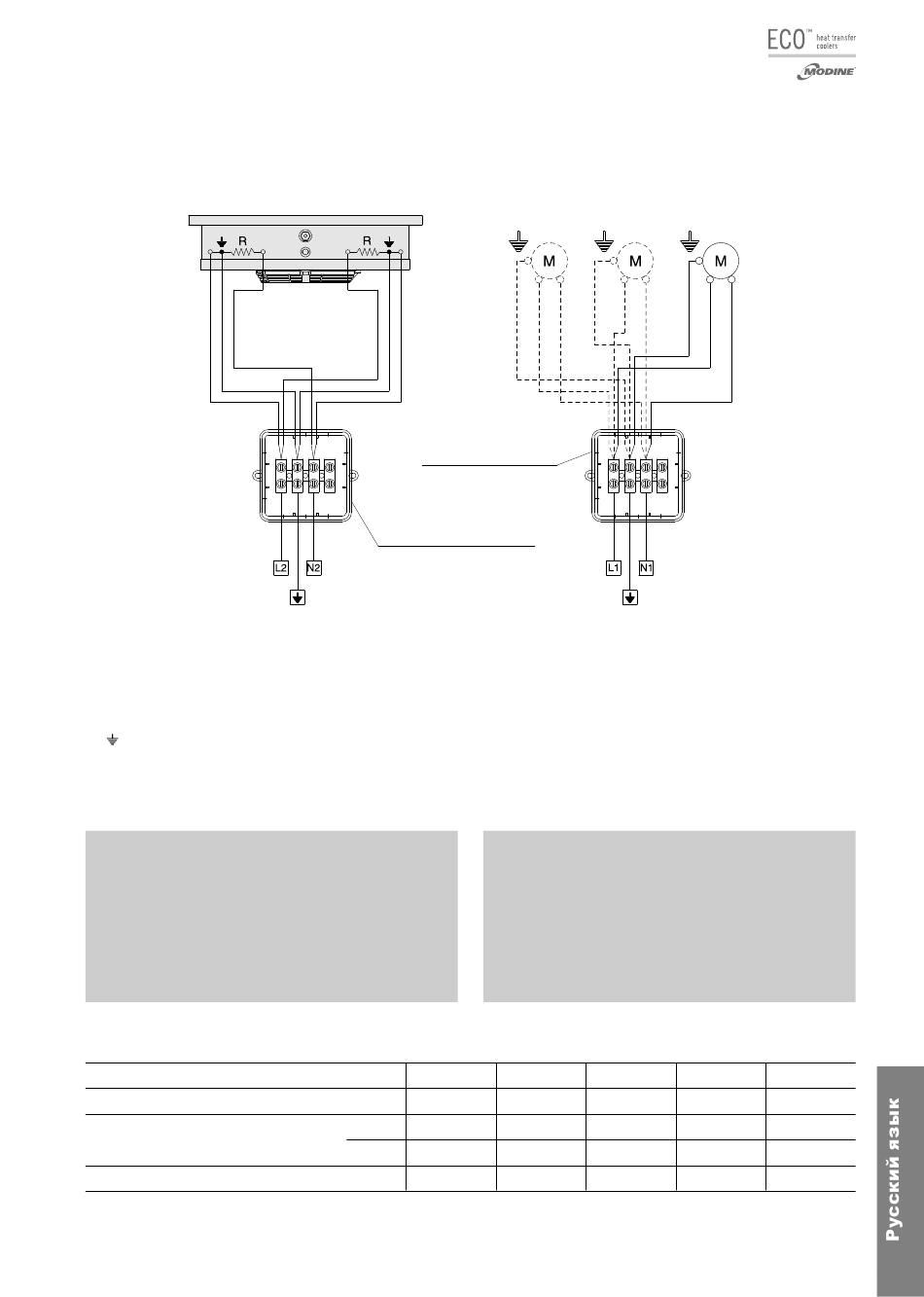

Схема подключения электрических ТЭНов оттайки
и электровентиляторов
M = электровентиляторы
R = ТЭН оттайки
L2-N2 = черный
L1 = коричневый
N1 = синий
= желтый/зеленый
L1-N1 = линия питания электровентиляторов 230 V/1/50-60 Hz
L2-N2 = линия электрических ТЭНов 230 V/1/50-60 HZ
Внимание
Двигатели оснащены встроенными термоконтактами тепловой защиты
с автоматической перезагрузкой.
Перед тем, как воспользоваться системой регулирования числа оборо-
тов двигателей, проверьте ее совместимость с самими двигателями:
несовместимые системы могут создавать шумы и вызывать поврежде-
ния; изготовитель не несет никакой ответственности за рабочие харак-
теристики моделей, оборудованных системами регулирования.
Модель MIC
Электровентиляторы
Потребление тока электровентиляторами
Потребление тока ТЭНами
Соединительная коробка двигателей
Соединительная коробка ТЭНов
Внимание
Использование соответствующих систем тепловой защиты на линиях
питания является обязательным.
Для предотвращения опасного обледенения аппаратов периодически
проверяйте исправную работу всех ТЭНов.
Изготовитель не несет никакой ответственности за дефекты, возникшие
вследствие невыявленных аномалий.
80 - 81 - 101
кол-во x ø мм 1 x 230
A 0,35
W 53
W 800
161 - 201 301
2 x 230 3 x 230
0,70 1,05
106 159
1600 2400
401 501
4 x 230 5 x 230
1,40 1,75
212 265
3000 3600
25
