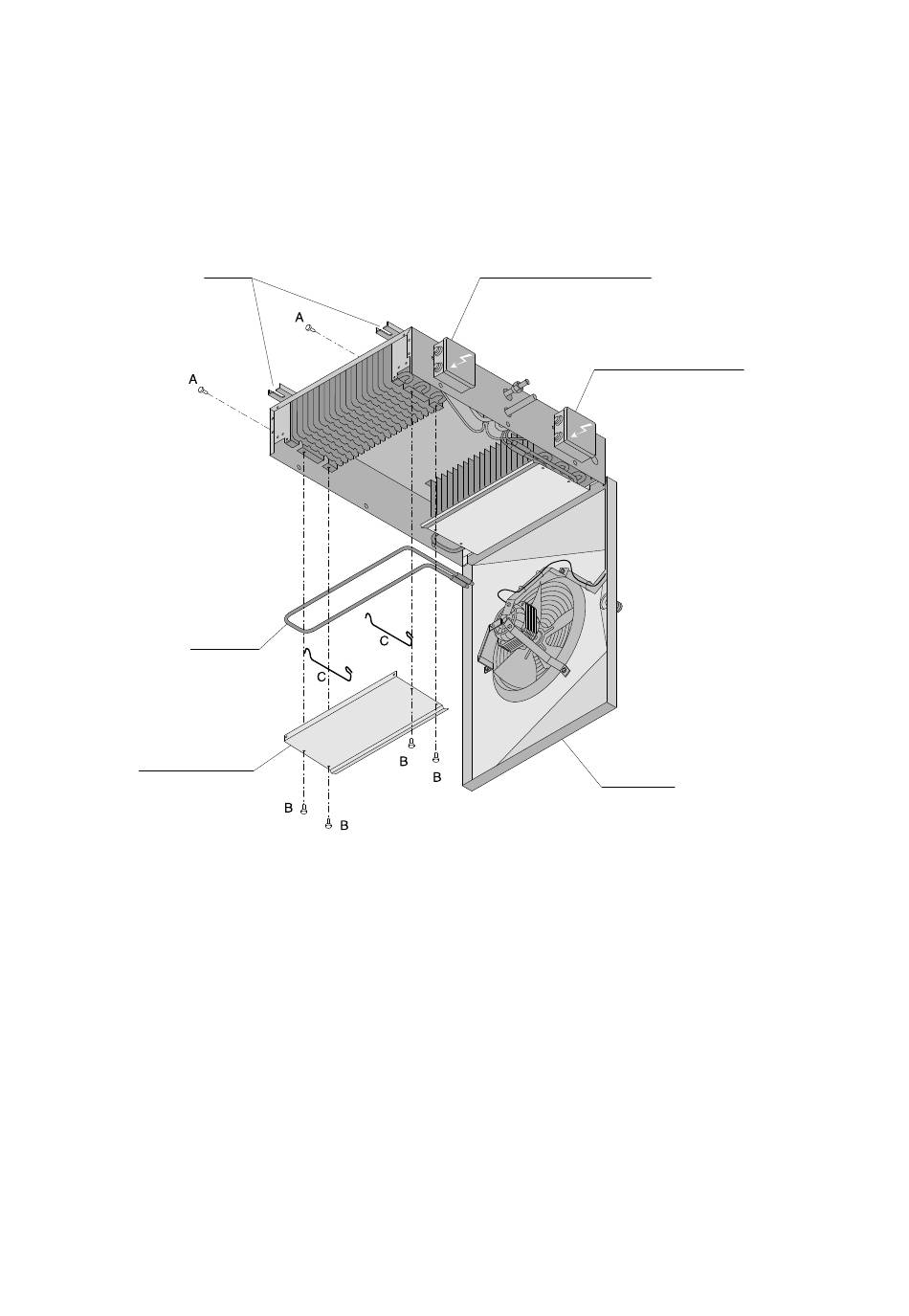

Рекомендации по правильному доступу к аппарату
Кронштейны
ТЭН
Внутренний каплеуловитель
Доступ
1. Отвинтите трубу для отвода конденсата, чтобы можно было беспрепят-
ственно сдвинуть воздухонаправляющую пластину.
2. Отвинтите крепежные винты «A» воздухонаправляющей пластины (в
некоторых моделях винты присутствуют и со стороны шарнирных со-
единений)
3. Приведите воздухонаправляющую пластину в положение, указанное
на рисунке.
4. Для выполнения работ и на ТЭНах, расположенных под батареей,
снимите внутренние каплеуловители, отвинтив самонарезающие вин-
ты «B»; ТЭНы крепятся к пакету пластин при помощи пружин «C» -
см. схему, приведенную на предыдущей странице.
Установка на прежнее место
1. Верните на прежнее место каплеуловители, завинтив винты «B».
2. Верните в прежнее положение воздухонаправляющую пластину и
зафиксируйте ее винтами «A».
3. Установите на прежнее место трубу для отвода конденсата.
24
www.modinecoolers.com
Соединительная коробка ТЭНов
Соединительная коробка двигателей
Воздухонаправляющая пластина
