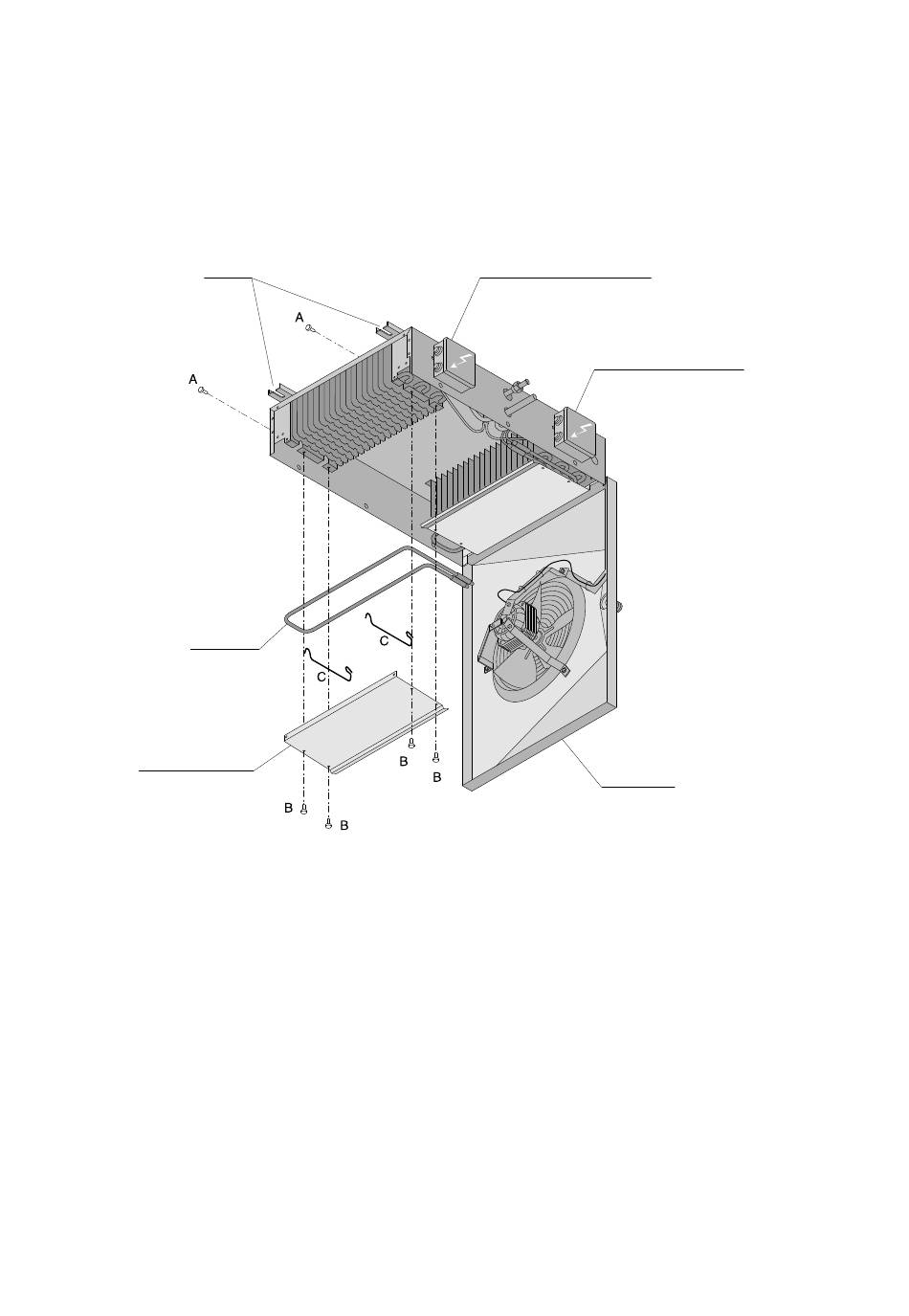

Sugerencias para un correcto acceso al aparato

Resistencia
Bandeja desagüe interna
Acceso
1. Desmontar el tubo de desagüe en modo que no cree obsta-
culo al movimiento de la plancha del motor o motores.
2. Desmotar el tornillo de fijacion "A" de la plancha motores (en
algún modelo los tornillos también se encuentran en el lado
de las bisagras).
3. Acompañar la plancha motores hasta la posición
representada en la figura.
4. Con el fin de intervenir también sobre las resistencias colo-
cadas debajo de la batería, sacar la bandeja de desagüe in-
terna, desmontando los tornillos autoroscantes "B", las resi-
stencias son fijadas al paquete aleteado por medio del clip
"C" como en el esquema indicado en la página anterior.
Montaje del aparato
1. Colocar de nuevo la bandeja de desagüe en el paquete ale-
teado roscando los tornillos "B".
2. Llevar a la posición correcta la plancha motores y fijarla me-
diante el tornillo "A".
3. Volver a montar el tubo de desagüe.
16
www.modinecoolers.com
Soportes
Caja conexión resistencias
Caja conexión motores
Plancha motores
