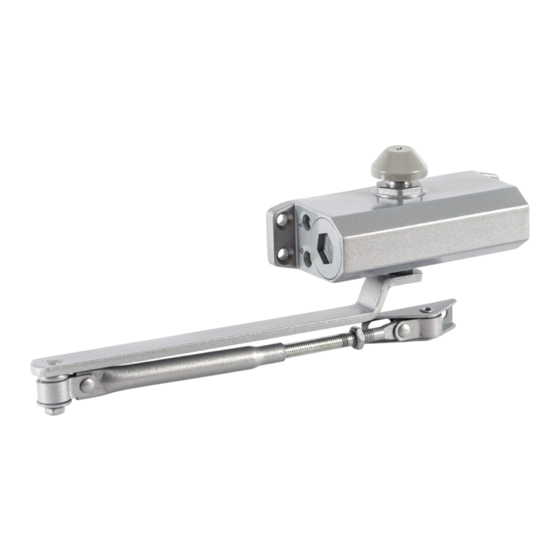

Allegion FALCON SC93 Series Installation Instruction

FERME-PORTE SÉRIE SC93/SC94
INSTRUCTIONS D'INSTALLATION
Modèles avec retenue
Pull Side
Closer mounted on pull side
Installation
of door. (Hinge side)
Installation sur le côté à tirer
Ferme-porte installé sur le côté à tirer
de la porte. (côté de la charnière)
Instalación del lado del tirón Cerrador montado al lado del tirón de
la puerta. (lado del gozne)
Push Side
Closer mounted on push side of
Installation door. (Opposite of the hinge side)
Installation sur le côté à pousser
à pousser de la porte. (À lopposé du côté de la charnière)
Instalación del lado del empuje
empuje de la puerta. (Opuesto al lado del gozne)
Parallel Arm
Closer mounted on push side of
Installation
door.(Opposite of the hinge side)
Installation "bras parallèle" Ferme-porte installé sur le côté à
pousser de la porte. (À lopposé du côté de la charnière)
Instalación "brazo paralelo" Cerrador montado a lado del empuje
de la puerta. (Opuesto al lado del gozne)
Customer Service Servicio al cliente
1-877-671-7011
SC93/SC94 SERIES DOOR CLOSER
INSTALLATION INSTRUCTION
Hold Open Arm Models
Ferme-porte installé sur le côté
Cerrador montado al lado del
Service à la clientèle
www.allegion.com/us
2 = Latch Speed Valve
Vitesse de verrouillage
Velocidad del seguro
BC
FASTENERS
1/4-20 machine
1/4-20 machine
CAUTION
!
IMPROPER INSTALLATION OR REGULATION MAY
RESULT IN PERSONAL INJURY OR PROPERTY DAMAGE.
FOLLOW ALL INSTRUCTIONS CAREFULLY. FOR
QUESTIONS, CALL FALCON AT 1-877-671-7011
!
Une installation ou un réglage inadéquats peuvent
entraîner des blessures ou des dommages. Veuillez
suivre toutes les instructions avec soin. Pour plus de
renseignements, composez le
CERRADOR DE PUERTA SERIE SC93/SC94
INSTRUCCIONES DE INSTALACIÓN
Modelos con retención
1 = Main Speed Valve
2 1
4
3 or 4 = Closer Size
Dimensions du ferme-porte
Tamaño del cerrador
BC = Backcheck Valve
Résistance douverture
Resistencia de apertura
DOOR OR
FRAME
WOOD
#14 wood
METAL
WOOD
#14 wood
METAL
ALL
Thru-bolt
! ! ADVERTENCIA
Una instalación o un ajuste incorrectos pueden resultar en
daño personal o material. Siga bien todas las instrucciones.
para más informaciones, llama a Falcon al
1-877-671-7011
DANGER
!
1-877-671-7011
Vitesse de fermeture
Velocidad principal
DRILL-SIZES
1/8"
drill: #7
tap: 1/4-20
1/8"
drill: #7
tap: 1/4-20
3/8"
!
© Allegion 2014
Printed in U.S.A.
43306 Rev. 02/14-c
