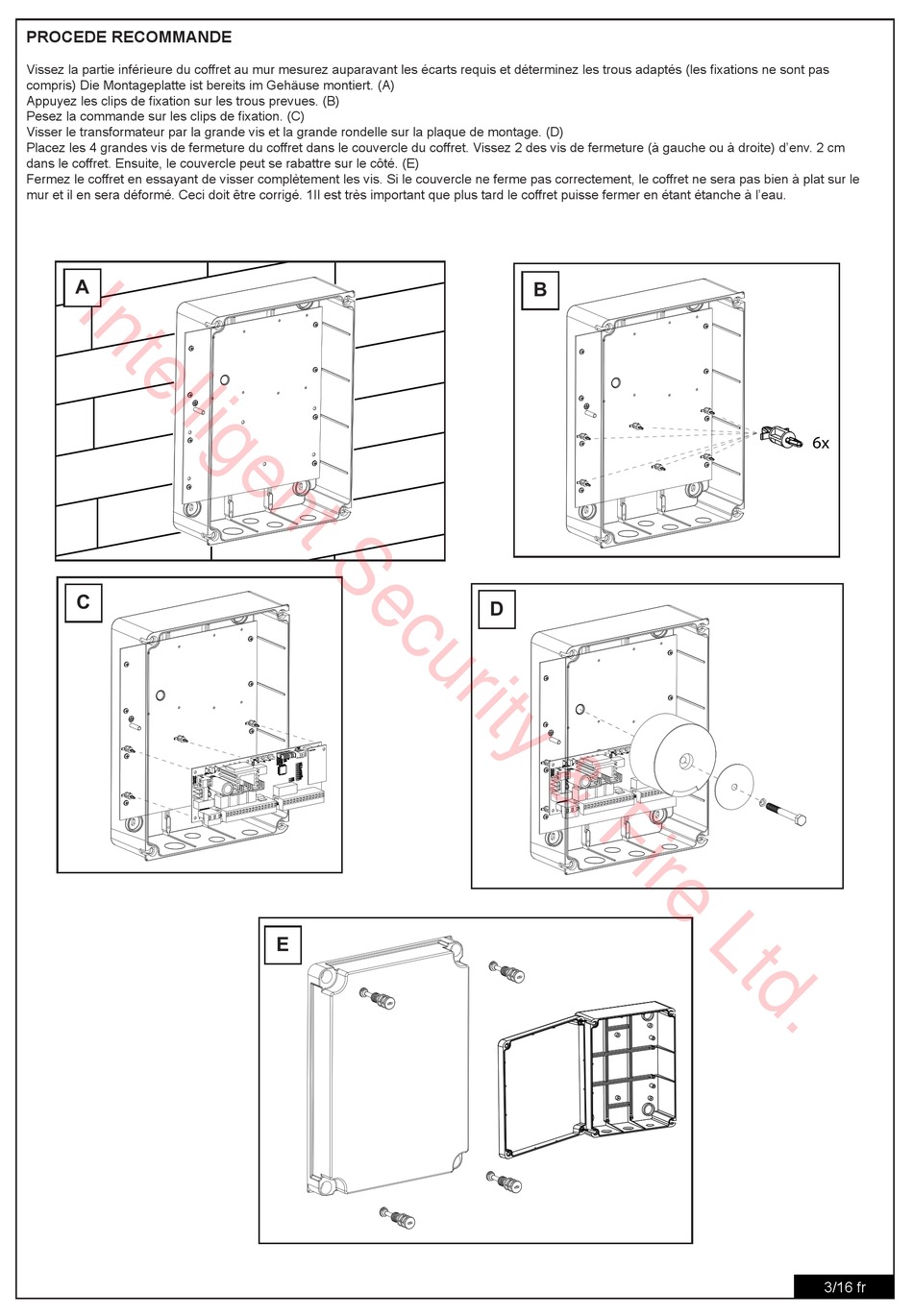

PROCEDE RECOMMANDE

Vissez la partie inférieure du coffret au mur mesurez auparavant les écarts requis et déterminez les trous adaptés (les fi xations ne sont pas
compris) Die Montageplatte ist bereits im Gehäuse montiert. (A)
Appuyez les clips de fi xation sur les trous prevues. (B)
Pesez la commande sur les clips de fi xation. (C)
Visser le transformateur par la grande vis et la grande rondelle sur la plaque de montage. (D)
Placez les 4 grandes vis de fermeture du coffret dans le couvercle du coffret. Vissez 2 des vis de fermeture (à gauche ou à droite) d'env. 2 cm
dans le coffret. Ensuite, le couvercle peut se rabattre sur le côté. (E)
Fermez le coffret en essayant de visser complètement les vis. Si le couvercle ne ferme pas correctement, le coffret ne sera pas bien à plat sur le
mur et il en sera déformé. Ceci doit être corrigé. 1Il est très important que plus tard le coffret puisse fermer en étant étanche à l'eau.
A
B
6x
C
D
E
3/16 fr
