Summary of Contents for Chamberlain CAP2D

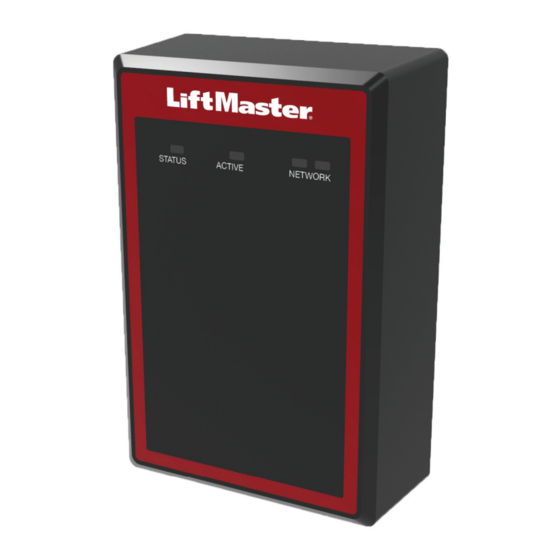

- Page 1 LiftMaster Cloud Connected Access Portal 2-Door Controller INSTALLATION MANUAL...
-
Page 2: Table Of Contents
Wiring REX and Doors ..........12 Operation ..............14 Gate Access..............15 Door Access ..............16 INSTALL Install the CAP2D ............17 Troubleshooting ............17 Confi guration Sheet ............ 18 Legal Disclaimers ............19 Warranty ..............19 For LiftMaster Cloud programming please visit www.LiftMasterCloud.com. -
Page 3: Introduction
For more information go to www.P65Warnings.ca.gov UNDERWRITERS LABORATORIES (UL) COMPLIANCE The CAP2D complies with the UL294 Standard for access control units with the following restrictions: DO NOT INSTALL THE SYSTEM IN THE FAIL SECURE MODE •... -
Page 4: Controller Overview
INTRODUCTION PRE-INSTALL WIRING NETWORK ACCESS CONTROL INSTALL Controller Overview FRONT VIEW ACTIVE LED OFF/Solid: System is starting STATUS LED Blinking: System operational. Solid: System has power NETWORK LED Orange LED: 100MBit Link Blue LED: Network activity Right Blue LED: Good connection to the network Control Board Overview LAN/PoE Connector ADMINISTRATIVE USB... -
Page 5: Carton Inventory
INTRODUCTION PRE-INSTALL WIRING NETWORK ACCESS CONTROL INSTALL Carton Inventory • Door Controller • USB Cable • Diodes • Installation Manual Tools Needed • PH2 Phillips Screwdriver • Precision 1/8" Flat or PH0 Phillips Screwdriver • 1/4" Nut Driver • Drill/Driver •... -
Page 6: Specifi Cations
5% to 95% non-condensing Storage and Shipping Temperature Range -40°F to 149°F (-40°C To 65°C) Wiegand Inputs (2) 26Bit, 30Bit. The CAP2D is compatible with Wiegand devices that transmit up to 255 bit data 2 Primary and 2 Auxiliary Relay Outputs SPDT... -
Page 7: Wire Specifi Cations
Refer to the NEC, ANSI/NFPA 70 for additional wiring requirements. NOTE: Place the CAP2D unit within 500 feet of its associated electronic strike or latch. Monitoring Software is not UL evaluated. Always provide power from a dedicated source. Plug provided transformer into an outlet wired to its own 10 Amp minimum circuit breaker. -
Page 8: Internet Service
You will get a welcome email from LiftMaster. Accept the email invitation and register or login to your account. Set up the Facility and add residents and credentials (refer to the available Help in LiftMaster Cloud). Continue with the installation of the CAP2D in this manual. For LiftMaster Cloud programming please visit www.LiftMasterCloud.com. -
Page 9: Mount The Bracket
2. Remove the bracket from the back of the CAP2D. Mount the bracket to the electrical box. Run all wiring to the electrical box. Once all the wiring is completed, position the CAP2D in the bracket and secure it at the bottom with the provided screw. Bracket Electrical Box... -
Page 10: Connect Power
INTRODUCTION PRE-INSTALL WIRING NETWORK ACCESS CONTROL INSTALL Connect Power USING PoE (POWER OVER ETHERNET): DO NOT connect a DC power supply if Power Over Ethernet (PoE) is selected Connect Ethernet cable to the Ethernet port on the control board. and connected. Board may be damaged Move PoE jumper to Power over Ethernet (PoE) setting. -
Page 11: Connect Internet
Modem Static IP (Optional) LiftMaster recommends the CAP2D be used in Dynamic IP (DHCP) mode, but it can be set to Static IP if required. 1. Connect the CAP2D to your laptop using the included c. The login page displays: USB connector. -
Page 12: Admin Mode
1. Connect a laptop to the CAP2D ADMIN USB port on the unit using a standard USB Mini-B cable. a. The CAP2D ADMIN port is a USB interface for connecting the CAP2D unit to a laptop or PC to gain access to the local administrative interface for debug and manual confi... -
Page 13: Wiring Rex And Doors
INTRODUCTION PRE-INSTALL WIRING NETWORK ACCESS CONTROL INSTALL Wiring REX and Doors/LiftMaster Gate Operators (continued) Install the transient noise suppression device (mov) supplied with the control 5. Wire the Reader switches to the Wiegand Input of terminals in this door node. panel. -
Page 14: Operation
ACCESS CONTROL INSTALL Normal Standby Operation: The CAP2D is always in ready state and is monitoring its inputs for changes. If any of the inputs change state, the CAP2D responds locally and communicates the change to LiftMaster Cloud. Reader/Keypad Operation: The CAP2D is designed to work with an approved reader and keypad using standard 26 bit Wiegand format. -
Page 15: Gate Access
INTRODUCTION PRE-INSTALL WIRING NETWORK ACCESS CONTROL INSTALL Gate Access Disconnect power BEFORE making electrical connections. Below is an example of a wiring setup for gate access. Gate access can be wired to Door 1 or 2. NOTE: Power Supplies shall be UL Listed Commercial 294 or 603 power limited output Power Supplies. NOTES: •... -
Page 16: Door Access
Power COMMON Supply LOAD NORMALLY OPEN Isolation Relay LINE NOTE: DO NOT run high voltage power within the CAP2D enclosure. This configuration has not been evaluated by UL. Use UL Listed Power Limited Power Supplies and UL Listed Isolation Relays. -
Page 17: Install The Cap2D
I received an email saying the CAP2D was offl ine. Check LiftMaster Cloud for latest online/offl ine status. If still offl ine check local Internet connection and power to the CAP2D. Sometimes this is also triggered during regular maintenance on the LiftMaster Cloud Servers. CAP2D stores the database locally and continues to provide access control without an Internet connection. -
Page 18: Confi Guration Sheet
Confi guration Sheet Record device information and confi guration settings below. Controller Name: NOTE: Any user of the system is subject to the terms outlined in the product EULA. Notes: DEVICE CONFIGURATION: DOOR 1 DOOR/GATE NAME: WIEGAND STATUS INPUTS EOL (Y / N) PRIMARY RELAY AUXILIARY RELAY OUTPUTS... -
Page 19: Legal Disclaimers
Legal Disclaimers Federal Communications Commission (FCC) Compliancy This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation or when the equipment is operated in a commercial environment. - Page 20 Contrôleur de 2 portes à portail d’accès connecté LiftMaster Cloud MANUEL D’INSTALLATION...
- Page 21 Câblage des dispositifs REX et des portes ....12 Opération ..............14 Accès à la barrière ............15 Accès à la porte ............16 INSTALLATION Installer le du CAP2D ..........17 Dépannage ..............17 Fiche de confi guration..........18 Avis légaux ..............19 Garantie ..............19...
-
Page 22: Sécurité
Californie comme étant cancérigènes et pouvant causer des anomalies congénitales ou autres préjudices à l’appareil reproducteur. Pour plus d’information, aller à www.P65Warnings.ca.gov HOMOLOGATION DES UNDERWRITERS LABORATORIES (UL) Le CAP2D est conforme à la norme UL294 des unités de contrôle d’accès avec les restrictions suivantes : NE PAS INSTALLER LE SYSTÈME EN MODE DE SÉCURITÉ... -
Page 23: Présentation Du Contrôleur
INTRODUCCION PRÉINSTALLATION CÂBLAGE RÉSEAU CONTRÔLE D'ACCÈS CONTRÔLE D'ACCÈS Présentation du contrôleur VUE AVANT DEL ACTIVE ÉTEINTE/En continu : Le système démarre Diode d’état Clignotante : Le système est fonctionnel. En continu : Le système est sous tension DEL DU RÉSEAU DEL orange : Lien 100MBit DEL bleu : Activité... -
Page 24: Contenu De L'emballage
INTRODUCCION PRÉINSTALLATION CÂBLAGE RÉSEAU CONTRÔLE D'ACCÈS CONTRÔLE D'ACCÈS Contenu de l’emballage • Contrôleur de porte • Câble USB • Diodes • Manuel d’installation Outils nécessaires • Tournevis cruciforme PH2 • Tournevis à tête plate de précision 1/8 po ou cruciforme PH0 •... -
Page 25: Caractéristiques Électriques
Plage de températures de rangement et -40 °C à 65 °C (-40 °F à 149 °F) d’expédition Entrées Wiegand (2) 26 bits, 30 bits. Le CAP2D est compatible avec les dispositifs Wiegand qui transmettent jusqu’à 255 bits de données 2 sorties relais primaires et 2 auxiliaires SPDT Compatibilité des accessoires Consulter la page des accessoires à... -
Page 26: Caractéristiques Techniques Du Câblage
Consulter le NEC et la norme ANSI/NFPA 70 pour les exigences de câblage supplémentaires. REMARQUE : Placer le CAP2D à moins de 152 mètres (500 pieds) de la barre antipanique ou de la serrure coup de poing qui lui est associé. Le logiciel de surveillance n’est pas évalué... -
Page 27: Préinstallation
Confi gurer l’installation et ajouter les résidents et les identifi ants (consulter l’aide disponible dans LiftMaster Cloud). Poursuivre avec l’installation du CAP2D avec ce manuel. Pour la programmation LiftMaster Cloud, aller à www.LiftMasterCloud.com. -
Page 28: Montage Du Support
3. Monter le support au coffret de branchement. 4. Acheminer tous les fi ls au coffret de branchement. 5. Lorsque tout le câblage est complété, positionner le CAP2D dans le support et le fi xer au bas avec la vis fournie. Support... -
Page 29: Câblage
INTRODUCCION PRÉINSTALLATION CÂBLAGE RÉSEAU CONTRÔLE D'ACCÈS CONTRÔLE D'ACCÈS Connecter l’alimentation PAR PoE (ALIMENTATION PAR CÂBLE ETHERNET) : NE PAS connecter une alimentation c. c. si l’alimentation par câble Ethernet (PoE) a été 1. Connecter le câble Ethernet au port Ethernet sur le tableau de sélectionnée et connectée. -
Page 30: Connecter L'appareil À Internet
à un ordinateur. IP statique (en option) LiftMaster recommande que le CAP2D soit utilisé en mode d’IP dynamique (DHCP), mais il peut être réglé à une IP statique au besoin. 1. Connecter le CAP2D à un ordinateur avec le connecteur c. -
Page 31: Mode Admin
1. Connecter un ordinateur portable au port USB ADMIN du CAP2D à l’aide d’un câble USB Mini-B standard. a. Le port USB ADMIN du CAP2D est une interface USB permettant de relier le CAP2D à un ordinateur portable ou à un PC pour accéder à... - Page 32 INTRODUCCION PRÉINSTALLATION CÂBLAGE RÉSEAU CONTRÔLE D'ACCÈS CONTRÔLE D'ACCÈS Câblage du dispositif REX et des portes/actionneurs de barrière Installer le suppresseur de bruits LiftMaster (suite) (varistance à oxyde métallique - MOV) fourni avec le tableau de commande. 5. Brancher le commutateur du LECTEUR à l’entrée Wiegand des bornes dans ce nœud de la porte.
-
Page 33: Opération
CONTRÔLE D'ACCÈS CONTRÔLE D'ACCÈS Fonctionnement de veille normal : Le CAP2D est toujours prêt à l’emploi et surveille ses entrées pour détecter tout changement. Si une entrée quelconque change d’état, le CAP2D réagit localement et communique le changement à LiftMaster Cloud. -
Page 34: Accès À La Barrière
INTRODUCCION PRÉINSTALLATION CÂBLAGE RÉSEAU CONTRÔLE D'ACCÈS CONTRÔLE D'ACCÈS Accès à la barrière Déconnecter l’alimentation AVANT d’effectuer des connexions électriques. Un exemple de confi guration de câblage pour accès à la barrière est présenté ci-dessous. L’accès à la barrière peut être câblé à la porte 1 ou 2. REMARQUE : Les sources d’alimentation doivent être des sources commerciales homologuées UL 294 ou 603 à... -
Page 35: Accès À La Porte
Relais d’isolation LIGNE REMARQUES : NE PAS acheminer de fils d’alimentation haute tension dans l’enceinte du CAP2D. Cette configuration n’a pas été évaluée par l'UL. Utiliser des sources d’alimentation limitées homologuées par l’UL et des relais d’isolation homologués par l’UL... -
Page 36: Dépannage
Vérifier LiftMaster Cloud pour prendre connaissance de l’état en ligne/hors ligne du dispositif le plus récemment enregistré. Si le dispositif est hors ligne, vérifier la connexion locale à Internet et l’alimentation électrique au CAP2D. Il arrive parfois que la maintenance... -
Page 37: Fiche De Confi Guration
Fiche de confi guration Noter l’information sur l’appareil et les paramètres de confi guration ci-dessous. Nom du contrôleur : REMARQUE : Tout utilisateur de ce système est soumis aux conditions décrites dans l’accord d’utilisation du produit. Remarques : CONFIGURATION DU DISPOSITIF : PORTE 1 NOM DE LA PORTE/BARRIÈRE : WIEGAND... -
Page 38: Avis Légaux
AVIS LÉGAUX Conformité à la Federal Communications Commission (FCC) Cet équipement a été testé et déclaré conforme aux limites d’un appareil numérique de classe B, en vertu de la partie 15 du règlement de la FCC. Ces limites sont prévues pour fournir une protection raisonnable contre les interférences nuisibles avec une installation résidentielle ou lorsque l’équipement est utilisé... - Page 39 Controlador de 2 puertas del Portal de acceso conectado LiftMaster Cloud MANUAL DE INSTALACIÓN...
- Page 40 Cableado de REX y puertas ......... 12 Operación ..............14 Acceso de portón ............15 Acceso de puerta ............16 INSTALACIÓN Instalación del CAP2D ..........17 Resolución de problemas ..........17 Hoja de confi guración ..........18 Exención de responsabilidad ........19 Garantía ..............19...
-
Page 41: Seguridad
CONFORMIDAD CON LAS NORMAS DE UNDERWRITERS LABORATORIES (UL) El CAP2D cumple el Estándar UL294 para las unidades de control NO INSTALE EL SISTEMA EN MODO A PRUEBA DE FALLOS A de acceso con las siguientes restricciones: MENOS QUE ESTÉ PERMITIDO POR LA AUTORIDAD LOCAL QUE •... -
Page 42: Descripción General Del Controlador
INTRODUCCIÓN PREINSTALACIÓN CABLEADO CONTROL DE ACCESO INSTALACIÓN Descripción general del controlador VISTA FRONTAL LED ACTIVO APAGADO/sólido: El sistema se está iniciando LED DE ESTADO Parpadeo: El sistema está operativo. Sólido: El sistema tiene alimentación LED DE LA RED LED naranja: Enlace de 100MBit STATUS ACTIVE NETWORK... -
Page 43: Herramientas Necesarias
INTRODUCCIÓN PREINSTALACIÓN CABLEADO CONTROL DE ACCESO INSTALACIÓN Contenido de la caja • Controlador de puerta • Cable USB • Diodos • Manual de instalación Herramientas necesarias • Destornillador Phillips PH2 • Destornillador Phillips de precisión de 1/8 pulg. plano o PH0 •... -
Page 44: Especifi Caciones
-40 °F a 149 °F (-40 °C a 65 °C) transporte Entradas Wiegand (2) 26 bits, 30 bits. El CAP2D es compatible con los dispositivos Wiegand que transmiten hasta 255 bits de datos. 2 Salidas de relé principales y 2 auxiliares... -
Page 45: Especifi Caciones Del Cable
UL para alto y bajo voltaje. Consulte los requisitos de cableado adicionales de NEC y ANSI/NFPA 70. NOTA: Coloque la unidad CAP2D dentro de los 152.4 m (500 pies) de su cerradura o enganche electrónicos asociados. El software de monitoreo no fue evaluado por UL. -
Page 46: Servicio De Internet
Confi gure la instalación y agregue los residentes y las credenciales (consulte la ayuda disponible en LiftMaster Cloud). Continúe con la instalación del CAP2D en este manual. Para la programación de LiftMaster Cloud visite www.LiftMasterCloud.com. -
Page 47: Montaje De La Ménsula
3. Monte la ménsula a la caja eléctrica. 4. Tienda todo el cableado a la caja eléctrica. Una vez que ha completado todo el cableado, coloque el CAP2D en la ménsula y fíjelo en la parte inferior con el tornillo que se suministra. -
Page 48: Cableado
INTRODUCCIÓN PREINSTALACIÓN CABLEADO CONTROL DE ACCESO INSTALACIÓN Conectar la alimentación SI USA PoE (ALIMENTACIÓN A TRAVÉS DE ETHERNET): NO conecte un suministro de energía de CC si Alimentación a través de Ethernet (PoE) 1. Conecte el cable Ethernet al puerto Ethernet en la tarjeta de control. está... -
Page 49: Red
PC. IP estática (Opcional) LiftMaster recomienda usar el CAP2D en modo de IP dinámica (DHCP), pero se puede confi gurar con IP estática si es necesario. 1. Conecte el CAP2D a su computadora portátil con el c. -
Page 50: Modo Administrador
1. Conecte una computadora portátil al puerto USB ADMIN del CAP2D en la unidad usando un cable Mini-B USB. a. El puerto ADMIN del CAP2D es una interfaz USB para conectar la unidad CAP2D a una computadora portátil o PC para tener acceso a las utilidades de confi... - Page 51 INTRODUCCIÓN PREINSTALACIÓN CABLEADO CONTROL DE ACCESO INSTALACIÓN Cableado de REX y Operadores de puertas/portón LiftMaster (continuación) Instale el dispositivo de supresión de ruido transitorio (MOV) incluido con el 5. Conecte los interruptores del lector a la entrada Wiegand de terminales en este panel de control.
-
Page 52: Operación
Wiegand de 26 bits. Algunos teclados pueden usar un formato ASCII para ingresar los códigos de acceso. Consulte el diagrama de cableado para realizar la conexión física al CAP2D. Consulte los manuales del lector y del teclado para obtener las instrucciones de operación completas. -
Page 53: Acceso De Portón
INTRODUCCIÓN PREINSTALACIÓN CABLEADO CONTROL DE ACCESO INSTALACIÓN Acceso de portón Desconecte la alimentación ANTES de realizar las conexiones eléctricas. A continuación encontrará un ejemplo de una confi guración de cableado para el acceso de portón. El acceso de portón se puede conectar por cable a la puerta 1 o 2. NOTA: Las fuentes de alimentación deberán ser de salida limitada de potencia 294 o 603 comerciales con certifi... -
Page 54: Acceso De Puerta
Relé de aislamiento LÍNEA NOTA: NO coloque cables de alto voltaje dentro de la carcasa del CAP2D. Esta configuración no fue evaluada por UL. Use suministros de energía de potencia limitada con certificación UL y relés de aislamiento con certificación UL. -
Page 55: Instalación
ADD DEVICES Cloud. El CAP2D almacena la base de datos en forma local y sigue proporcionando el control de acceso sin una conexión a Internet. Los cambios en la actividad y la base de datos solamente se intercambian con LiftMaster Cloud cuando el CAP2D está en línea. -
Page 56: Hoja De Confi Guración
Hoja de confi guración A continuación, registre la información del dispositivo y los ajustes de confi guración. Nombre del controlador: NOTA: Todo usuario del sistema está sujeto a los términos que se detallan en el Contrato de Licencia de Usuario Final (EULA). Notas: CONFIGURACIÓN DEL DISPOSITIVO: PUERTA 1... -
Page 57: Garantía
Avisos legales En cumplimiento con la Comisión Federal de Comunicaciones (FCC). Este equipo ha sido sometido a pruebas y se ha determinado que cumple con los límites de un dispositivo digital clase B, de conformidad con la parte 15 de las normas de la FCC. Estos límites están diseñados para brindar una protección razonable contra interferencias perjudiciales en una instalación residencial o cuando el equipo es operado en un entorno comercial.
