WE-EF LEUCHTEN
Montage- und
Wartungshinweise für
Bodeneinbauleuchten
mit Erdeinbautopf
Serie ETC100-GB HID
Serie ETC100-GB LED
Serie ETC300-GB LED
Installation and
Maintenance Instructions for
Inground Uplights with
Installation Blockout
ETC100-GB HID Series
ETC100-GB LED Series
ETC300-GB LED Series
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for WE-EF ETC300-GB LED Series
Summary of Contents for WE-EF ETC300-GB LED Series

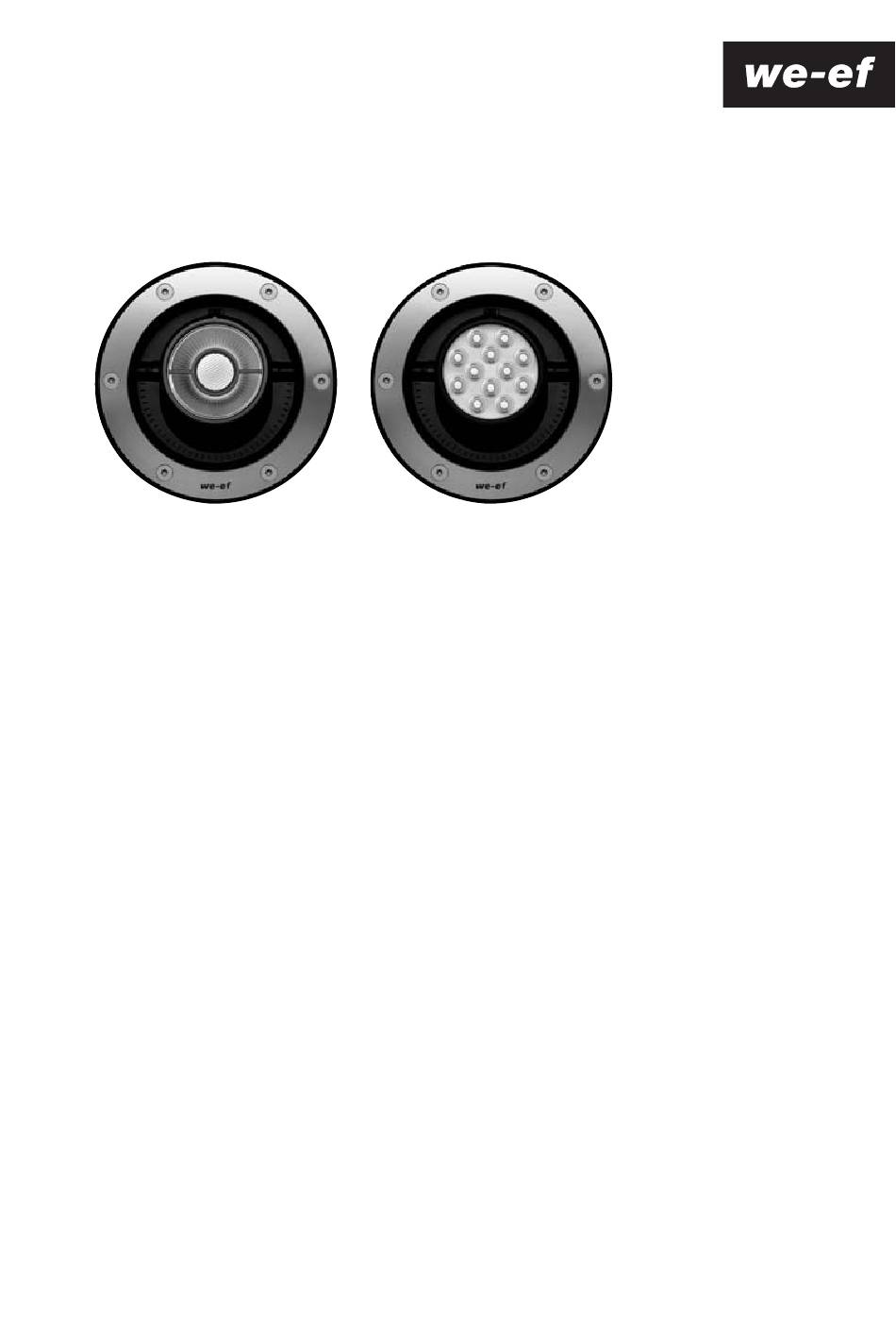

- Page 1 WE-EF LEUCHTEN Montage- und Wartungshinweise für Bodeneinbauleuchten mit Erdeinbautopf Serie ETC100-GB HID Serie ETC100-GB LED Serie ETC300-GB LED Installation and Maintenance Instructions for Inground Uplights with Installation Blockout ETC100-GB HID Series ETC100-GB LED Series ETC300-GB LED Series...
- Page 2 HIT-CE 20W / 35W ......PGJ5 * Nominal power, for latest data refer to www.we-ef.com HIT-CE 35W / 70W .
-
Page 3: Installation
Installation Installation Montage und Wartung darf nur von geschultem Fach perso - The luminaire should be installed and maintained by a suit- nal mit entsprechender beruflicher Qualifikation in Über ein - ably qualified person in compliance with the latest con- stimmung mit den neuesten elektrischen Installations- und struction and electrical regulations and relevant legislation. - Page 4 Einbauvarianten ohne BET Installation Methods without BET 3) In Park- und Gartenanlagen in Beton (Abb. 3) 3) In landscaped areas (soil with concrete), pic. 3 4) In Park- und Gartenanlagen in Beton mit Kies (Abb. 4) 4) In landscaped areas (soil with concrete and graval base), pic.
- Page 5 7) Terminate wires of luminaire cable A and mains supply 7) Anschlusskabel A mit dem Erdkabel P verbinden. Ver - cable P in sealable junction box C (e.g. WE-EF product wenden Sie eine für diese Anwendung passende Ver - no. 185-1624). Seal junction box properly (see pic. 7).
- Page 6 Version mit LED-Platine: Version with LED-circuit board: Die LED-Variante ist nach dem Anschluss sofort The LED-version is after connection immediately ready betriebsbereit. for use. 12) Zum Einstellen des Lichtkegels die beiden Schrauben 12) To adjust the light distribution, loosen screws K and L. K und L lösen.
- Page 7 Lampenkolben niemals mit bloßen Fingern berühren! Never touch lamp bulb with bare fingers! WE-EF empfiehlt bei jedem Lampenwechsel auch den WE-EF recommends to also exchange the drying agent Austausch des Trockenmittel-Beutels. with each lamp exchange. Version mit LED-Platine:...
- Page 8 Abb. 7 pic. 7 Abb. 8 pic. 8...
- Page 9 Abb. 9 pic. 9 Abb. 10 pic. 10...
- Page 10 ETC100-GB_ETC300-GB_010218 / 006-1487 If any luminaire and/or accessory is subsequently modified, the Technische Änderungen vorbehalten. persons responsible for the modification shall be considered as manufacturer. Technical specifications are subject to change. © WE-EF 2018...
