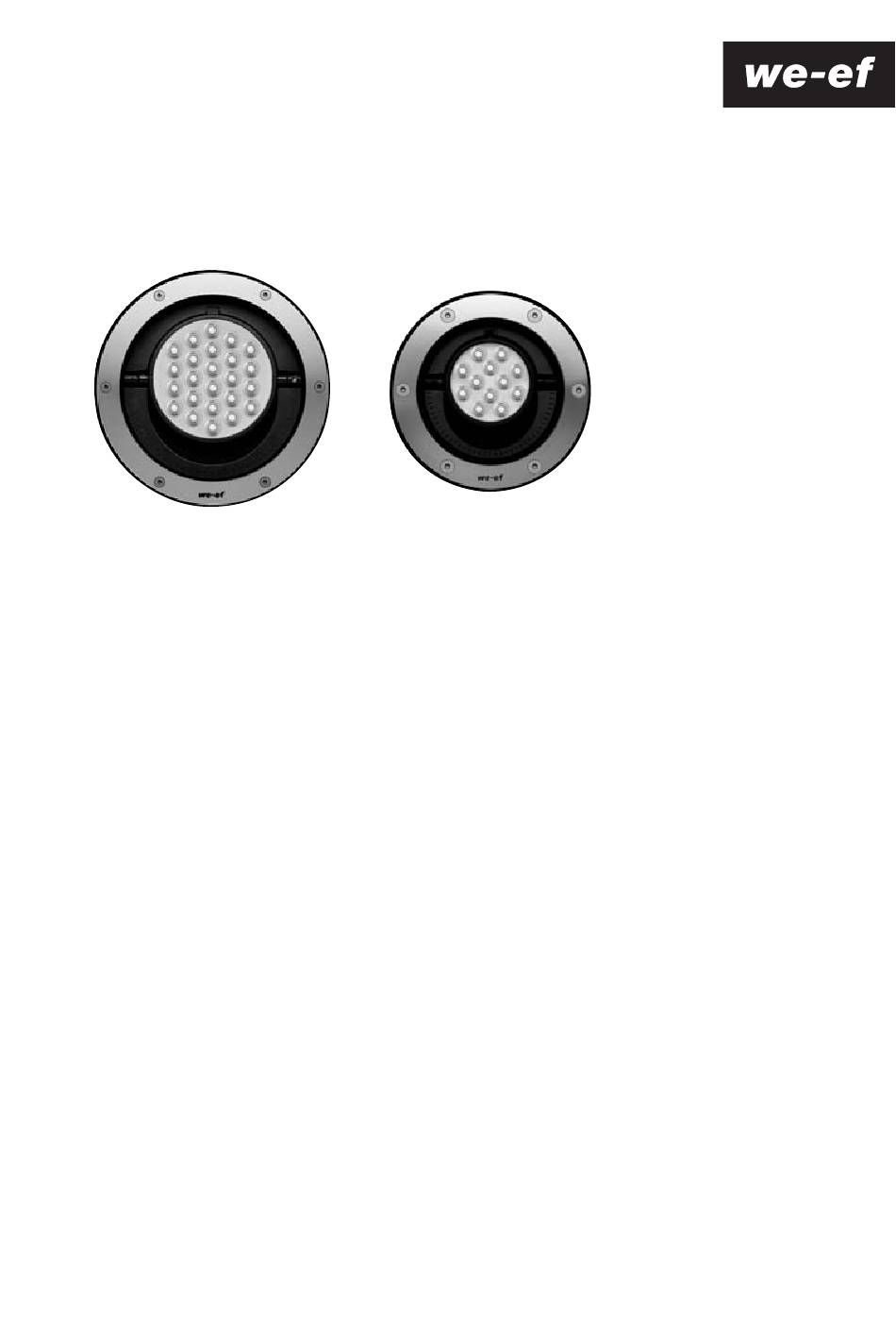

- Page 1 WE-EF LEUCHTEN Montage- und Wartungshinweise für Bodeneinbauleuchten mit Erdeinbautopf Serie ETC100-GB LED Installation and Maintenance Instructions for Inground Uplights with Installation Blockout ETC100-GB LED Series...
-
Page 2: Wartung
ETC140-GB-LED ....24 LEDs 16W–36W* * Nominalleistung, aktualisierte Daten siehe www.we-ef.com * Nominal power, for latest data refer to www.we-ef.com 1x ø 8–8,5 mm / 3x 1,5 mm Schutzart / Protection: IP67 1x ø... -
Page 3: Installation
Installation Installation Montage und Wartung darf nur von geschultem Fach perso - The luminaire should be installed and maintained by a suit- nal mit entsprechender beruflicher Qualifikation in Über ein - ably qualified person in compliance with the latest con- stimmung mit den neuesten elektrischen Installations- und struction and electrical regulations and relevant legislation. -
Page 4: Wiring Diagrams
Einbauvarianten mit BET Installation Methods with BET Es ist für eine ausreichende Drainage, zum Beispiel durch Ensure that proper drainage is provided for the shown ein Kiesbett, zu sorgen. installation methods. 1) In Park- und Gartenanlagen (Abb. 1) 1) In landscaped areas (soil with gravel base), pic. 1 2) In gefliesten oder gepflasterten Bereichen (Abb. - Page 5 Installation mit Erdeinbautopf BET Installation with Blockout BET Schritt 1 Phase One (Installation des Einbautopfes während der Tiefbau- oder (During earth or masonry works) Maurerarbeiten) 1) Place the mounting ring E on to the installation 1) Einbauring E so auf dem Einbautopf O aufsetzen, blockout O in such a way, that the connector locks dass die Laschen auf den Treibstiften einrasten.
- Page 6 Schritt 2 (Elektrischer Anschluss und Ausrichtung) Phase Two (Electrical connection, aiming) 3) Spannungsfreiheit der Anschlussleitung herstellen. 3) Switch off mains electrical supply. 4) Die auf der Leuchte angegebenen Werte für Spannung 4) Check that rating shown on luminaire label conforms und Frequenz müssen mit den ört lichen Gegeben heiten with the mains electrical supply.
- Page 7 5) Anschlusskabel A mit dem Erdkabel P verbinden. 5) Terminate wires of luminaire cable A and mains supply Ver wenden Sie eine für diese Anwendung passende cable P in sealable junction box C. Seal junction box Ver bindungsmuffen C. properly. 6) Zum Einstellen des Lichtkegels die beiden Schrauben 6) To adjust the light distribution, loosen screws K and K und L lösen.
- Page 8 7) Drahtlose Leuchten mit der CRMX-Technologie ver - 7) Linking wireless luminaires with the CRMX technolo- binden. Geräte können mit anderen CRMX-Geräten gy. Units can link with any other CRMX units as well sowie mit älteren W-DMX™-Sendern (G2/G3/G4) as legacy W-DMX™ (G2/G3/G4) transmitters (2.4 GHz verbunden werden (nur 2,4 GHz).
- Page 9 8) Bringen sie Linse/Abdeckung/Dichtung H/I, Abdeck - 8) Bring the lens/cover/gasket H/ I, cover ring G and the ring G und die sechs Innensechskantschrauben in die 6 hexagon socket screws into the position described. beschriebene Position. Do not yet tighten the screws! Ziehen sie die Schrauben noch nicht fest! Switch on luminaire, let it operate for 30 minutes Schalten Sie die Leuchte ein, lassen Sie sie 30 Min.
- Page 10 If any luminaire and/or accessory is subsequently modified, the ETC100-GB_011019 / 006-1562 persons responsible for the modification shall be considered as Technische Änderungen vorbehalten. manufacturer. Technical specifications are subject to change. The installation on site must comply with local and/or national © WE-EF 2019 health and safety regulations.
