WE-EF LEUCHTEN
Montage- und
Wartungshinweise für
Bodeneinbauleuchte
Serie ETC300 LED
Installation and
Maintenance Instructions for
Inground Uplight
ETC300 LED Series
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for WE-EF ETC300 LED Series
Summary of Contents for WE-EF ETC300 LED Series

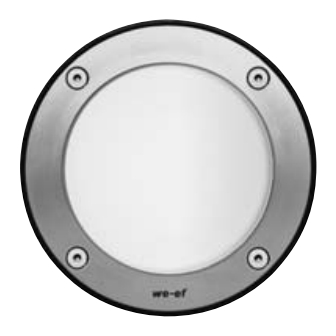

- Page 1 WE-EF LEUCHTEN Montage- und Wartungshinweise für Bodeneinbauleuchte Serie ETC300 LED Installation and Maintenance Instructions for Inground Uplight ETC300 LED Series...
- Page 2 * Nominalleistung, aktualisierte Daten siehe www.we-ef.com Ø 8 - 8,5 mm 3 x 1,5 mm * Nominal power, for latest data refer to www.we-ef.com Schutzart / Protection: IP67, IK10 3x - 1,5 mm Schutzklasse / Class I, ta = 25°C Benötigtes Werkzeug...
- Page 3 08:00 Uhr bis 16:00 Uhr). Ensure that proper drainage is provided for the shown Einbauvarianten installation methods. For proper installation WE-EF recom- Es ist für eine ausreichende Drainage, zum Beispiel durch mend the supplied installation blockout. ein Kiesbett, zu sorgen.
- Page 4 b) Der Befestigungsring H muss bündig mit dem Boden F c) Mains supply cable(s) O is of sufficient length to abschließen. Halten Sie bei gefliestem oder connect the sealable junction box J with the cable gepflastertem Boden ausreichenden Abstand frei. N from luminaire.
- Page 5 10) Setzen Sie das Leuchtengehäuse C in den Erdeinbau - Caution: When the luminaire is placed inside the topf L und den Befestigungsring H ein. Montieren Sie installation blockout L, make sure that there is no das Leuchtengehäuse mithilfe der beiden Schrauben M stress on the sealable junction box J or electric cables fest am Befestigungsring H.
- Page 6 Abb. 3 fig. 3 Abb. 4 fig. 4...
- Page 7 ETC300_010917 / 006-1227 If any luminaire and/or accessory is subsequently modified, the Technische Änderungen vorbehalten. persons responsible for the modification shall be considered as Technical specifications are subject to change. manufacturer. © WE-EF 2017...
