WE-EF ETC320-GB LED Installation And Maintenance Instructions Manual

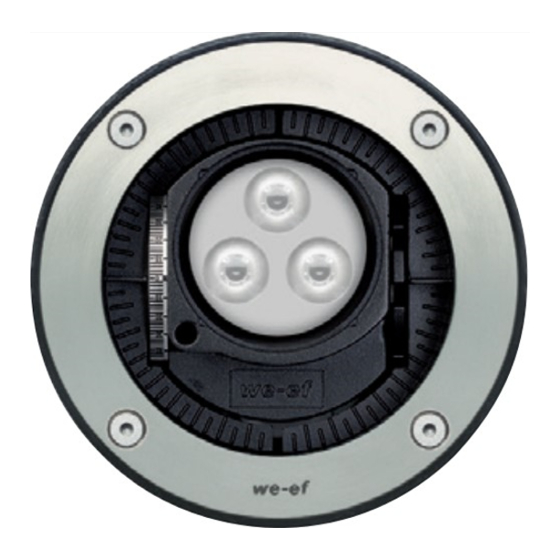

Inground uplight
Hide thumbs
Also See for ETC320-GB LED:
Related Manuals for WE-EF ETC320-GB LED
Summary of Contents for WE-EF ETC320-GB LED

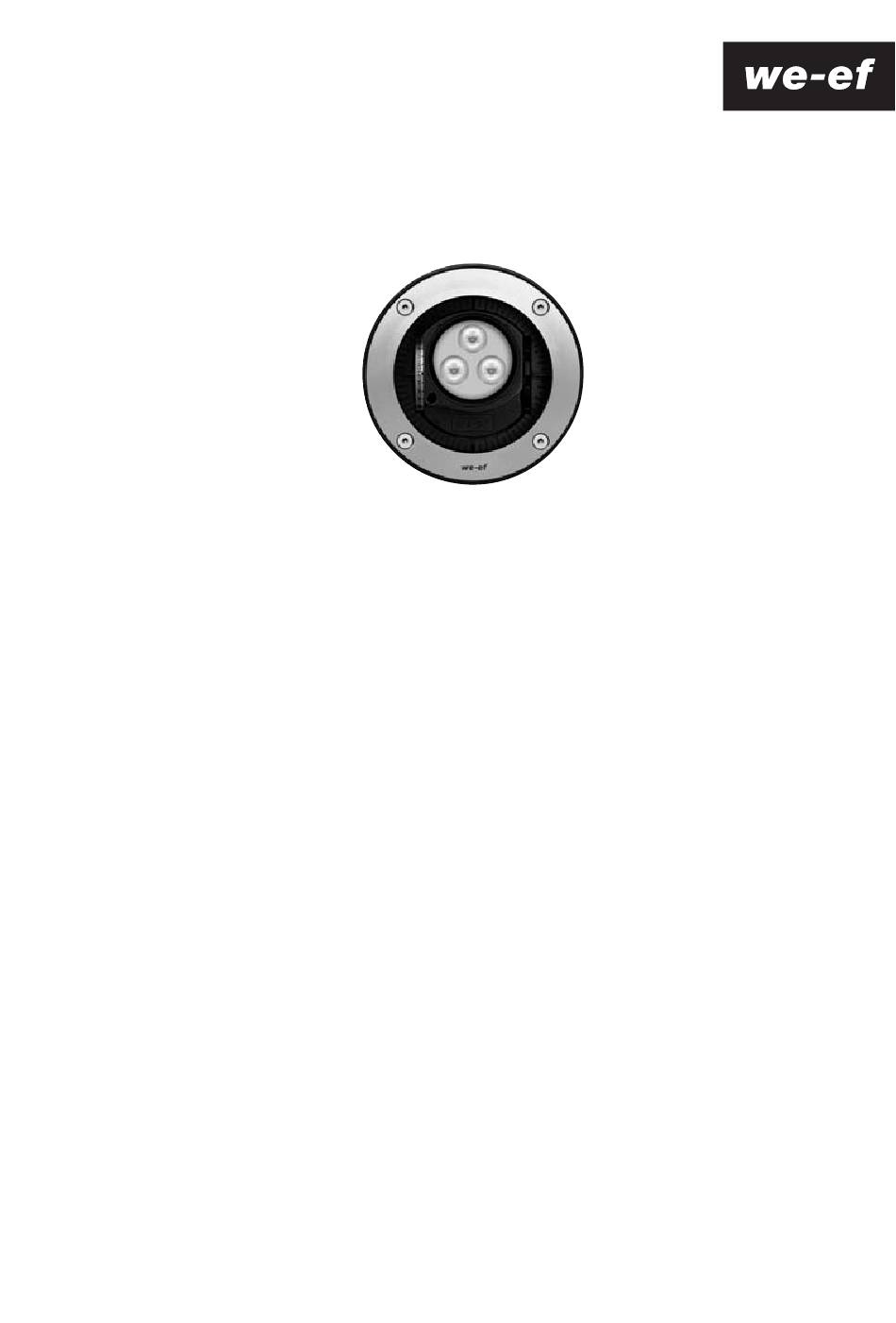

- Page 1 WE-EF LEUCHTEN Montage- und Wartungshinweise für Bodeneinbauleuchte ETC320-GB LED Installation and Maintenance Instructions for Inground Uplight ETC320-GB LED...
-
Page 2: Installation
Inground Uplight with Installation Blockout Lampen / Lamps LED 3W / 6W* * Nominalleistung, aktualisierte Daten siehe www.we-ef.com * Nominal power, for latest data refer to www.we-ef.com Schutzart / Protection: IP67, IK10 Schutzklasse / Class I, ta = 25°C 3x 1,5 mm ø... -
Page 3: Installation Methods
Es ist für eine ausreichende Drainage, zum Beispiel durch Ensure that proper drainage is provided for the shown ein Kiesbett, zu sorgen. installation methods. For proper installation WE-EF recom- mend the supplied installation blockout. – In Park- und Gartenanlagen (Abb. 1) Please note the following installation possibilities: –... - Page 4 Abb. 3 fig. 3 Schritt 2 Phase Two Installation der Leuchte, elektrischer Anschluss und Luminaire Installation, Electrical Connection, and Aiming Ausrichtung Procedure 4) Trennen Sie das Anschlusskabel von der Stromversorgung. 4) Switch off the mains electrical supply. 5) Vergleichen Sie die örtliche Spannung und Frequenz 5) Check that rating shown on luminaire label conforms mit den Daten auf dem Leistungsschild der Leuchte.
- Page 5 11) Falls Sie den Leuchteneinsatz drehen oder schwenken 11) In case rotation and tilting of the gimbal optic is möchten, schalten Sie die Leuchte ein (Abb. 5). required, switch luminaire on (fig. 5). 12) Drehen Sie das Arretierrad W mithilfe eines geeigneten 12) Insert a standard tool into the one of the radial cavities Werkzeugs so lange entgegen dem Uhrzeigersinn of wheel W.
- Page 6 Abb. 4 fig. 4 Abb. 5 fig. 5...
- Page 7 ETC320-GB-LED_011016 / 006-1195 If any luminaire and/or accessory is subsequently modified, the Technische Änderungen vorbehalten. persons responsible for the modification shall be considered as Technical specifications are subject to change. manufacturer. © WE-EF 2016...
