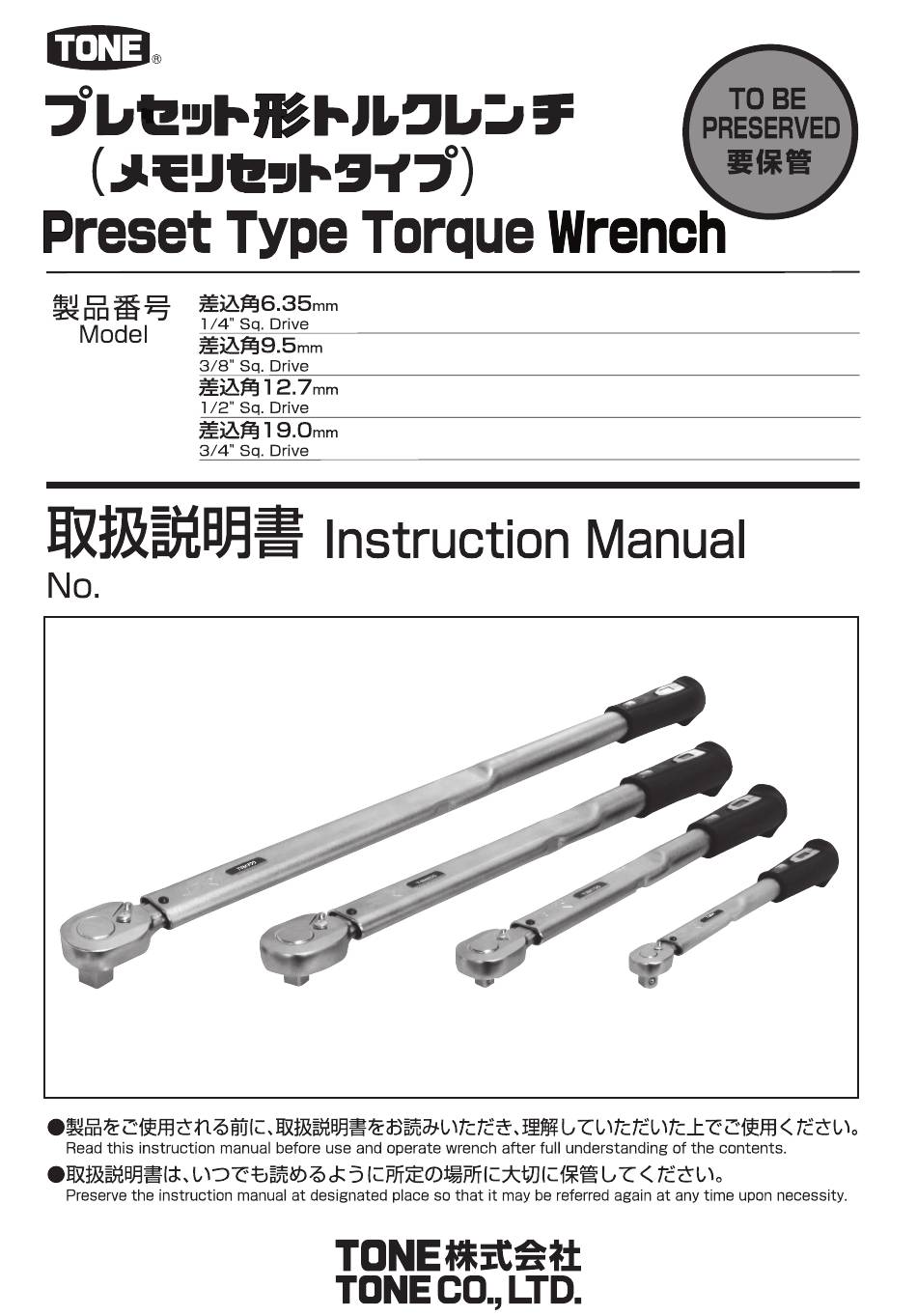

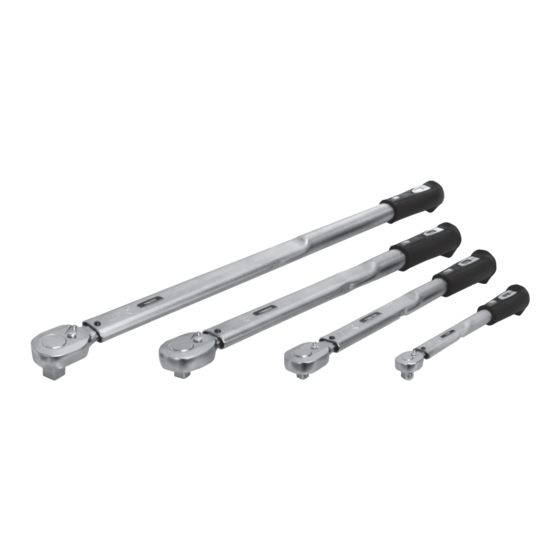

- Page 1 T2M6 T2M13 T3M20 T3M50 T3M100 T4M50 T4M100 T4M140 T4M200 T6M300 2008...
-
Page 2: Table Of Contents
ご使用上の注意 ２ ～ ６ 内容品 ６ 各部の名称 ７ ご使用になる前に ７ ご使用方法 ７～１０ 修理点検 １０ 校正証明書の有効期限 １０ 仕様 １１ Precautions for Use １３～１７ Contents of Packing １７ Part Name １８ Before Use １８ Operating Procedure １８～２１ Repair & Maintenance ２１ Expiry Date of the Calibration Certificate ２１ Specifications ２２... - Page 3 このたびは「TONE プレセット形トルクレンチ（メモリセットタイプ） 」をお買い上 げいただき、まことにありがとうございます。 ■本製品はボルト、ナット類の締付け専用のトルクレンチです。 ■メカニカル機構のデジタル表示は、 数値が直接設定トルク値となり設定ミスが激減し ます。 ■トルク管理が容易で設定数値を確認するだけで、 従来の主目盛、 副目盛を読み取る必要 がありません。 ■あらかじめ設定されたトルク値に達しますと 『カチッ』 という音と手に軽い 『ショック』 でお知らせします。 ■同一トルク値での繰り返し作業が可能なトルクレンチです。 ■製品をご使用される前に、取扱説明書をお読みください。 ■お読みなられた後は、いつでも読めるように大切に保管してください。 ■万一、取扱説明書を紛失、汚損された場合、または保管用として別途、取扱説明書を ご入用の方は、弊社までお申しつけください。 お買い求めの製品や取扱説明書の内容について、不明な点がございましたら、お買い 求めの販売店、あるいは弊社営業所までお問い合わせください。 注意文の警告マークについて お使いになる人や、 他の人への危害や財産への損害を未然に防止するため、 必ずお守り いただく内容を次ぎの要領で説明しています。 ■説明内容を無視し、 誤った使い方をしたときに生じる危険や損害の程度を下の表示で 区分し、 説明しています。 なお、 に区分した事項でも、状況によっては重大な結果に結び付く可能性があります。 いずれも安全に関する重要な内容を記載していますので、必ず守ってください。 －１－...
- Page 4 ご使用上の注意 必ずお守りください ボルト・ナット類の締付け専用のトルクレンチ ■この製品は です。 この目的以外の作業には使用しないでください。 ●右回転方向 ○本製品は締付け専用のトルク レンチです。緩め作業には、 （時計回り） トルクレンチを使用しないで でご使用ください。 ください。 トルクレンチの破損や､けがの原因になります。 ●高所作業では必ず ○作業場の下に､人がいないこと を確認し､作業をしてください。 落下防止の処置を してください。 トルクレンチやソケットが落下した ときに､けがの原因になります。 ●通電中の作業はしな ○絶縁された製品ではありません。 作業をする場合､感電事故など いでください。 の防止のために必ず元の電源を 遮断してください。 感電事故の原因になります。 ●パイプを差し込んで パイプ 使用しないでください。 ONLY トルクレンチの破損や､けがの原因になります。 ●切替レバーを確実に ○ラチェット部の切替 切 レバーが中途半端で 切替えてください。 替 すと､ラチェット機...
- Page 6 ご使用上の注意 必ずお守りください ●ラチェットハンドルや ○トルクレンチは測定工具です。 ハンマー代わりに使用 したり､その他､放り投 げるなど､乱暴に取り扱 わないでください。 トルク精度の異常､破損､けがの原因になります。 ●水中､海中､多湿､高低温､ ○本トルクレンチは左記の 環境下には対応していま 油や薬品､溶剤に触れる せん。液体や異物などが ような環境下で使用し ケース内部に入り込み､ ないでください。 サビの発生､機能の低下 につながり､従来の性能 が発揮できなくなります。 トルク精度の異常､破損､けがの原因になります。 ●動力工具でトルク設定 ○トルク設定は付属の六角棒Ｌ形レンチで行ってください。 をしないでください。 レンチの破損やけがの原因になります。 手力加圧線 ●手力加圧線上に右手中 ○握る位置により､トルクの値が 変わります。 指がくるように､握っ 1 0 0 てください。 正しいトルクが出ません。 ●アダプターを使用しな ○トルクレンチの角ドライブと ソケットとの間にアダプター いでください。 ...
- Page 7 ご使用上の注意 必ずお守りください ●エクステンションバー ○トルクレンチの角ドライブと ソケットとの間にエクステン を使用しないでくださ ションバーを接続して使用し い。 ないでください。特に全長の 長いエクステンションバーは 作業中に倒れ込んだりして大 変危険です。 エクステンションバーの破損、 トルクの変動の原因になります。 正しいトルクが出ません。 ●角ドライブは根元まで ○中途半端な差し込みですと、規格以下で角ドライブが 破損します。 差し込んでください。 すき間 角ドライブ 角ドライブが破損し、けがの原因になります。 正しいトルクが出ません。 ● 『カチッ』と音がした ○ 『カチッ』と音がしたら、速やかに締付けを止めてください。 オーバートルク それ以上締付けると になります。 ら締付けを止めてくだ さい。 ボルトの締め過ぎや トルクレンチの故障の原因になります。 ●分解､改造をしないで ください。 トルクの異常、故障・けがの 原因になります。 ●使用前に数回慣らしの ○作業のはじめの数回はトルクが安定しません。 テスト締付けをしてく...
-
Page 8: 内容品
ご使用上の注意 必ずお守りください ●立てて置かないでくだ ○大型のトルクレンチを作業中、 機械や壁などに立てかけたり さい。 すると倒れます。 けがの原因になります。 ●使用後は最小目盛に設 ○使用後は､故障､精度不良､サビなどの原因となるゴミ､ほこり､ 泥､油､水分などの汚れを取り除き､ヘッド部に薄く防錆油を 定し､汚れを取り除き 塗布の上､付属のケースに収納して､ ケースに収納の上､所 乾燥した場所に保管してください。 定の場所に保管してく ださい。 トルクの異常、故障・けがの原因になります。 内容品 1607 ●本体 ●樹脂ケース ●校正証明書 ●取扱説明書 ●六角棒Ｌ形レンチ 製品番号： Ｔ２Ｍ６､Ｔ２Ｍ１３､Ｔ３Ｍ２０は Ｔ３Ｍ５０､Ｔ３Ｍ１００､ は Ｔ４Ｍ５０､Ｔ４Ｍ１００､Ｔ４Ｍ１４０､Ｔ４Ｍ２００､ Ｔ６Ｍ３００ －６－... -
Page 9: ご使用になる前に
各部名称 設定ねじ ヘッド （六角凹二面幅：３ｍｍｏｒ５ｍｍ） 手力加圧線 負荷方向矢印 メイバン ONLY 1 0 0 切替レバー ケース キャップ グリップ 角ドライブ ご使用になる前に 締付けようとするボルト､ナットのトルクを作業指示書で確認してく ださい。指示トルクがない場合､ボルトメーカーに問い合わせするか、 ねじの資料でお客様にてご使用になるトルクを決定してください。 Ｔ ：締付けトルク（Ｎ ・ ｍ） Ｋ ：トルク係数 Ｄ ：ボルトの呼び径（ｍｍ） Ｎ ：ボルトの軸力（ｋＮ） ご使用方法 ① ご使用になるソケットレンチ用ソケットを トルクレンチの角ドライブの根元まで差し すき間 角ドライブ 込んでください。 ② ラチェットヘッドの切替レバーが右図の位置 にあるか確認してください。 切替レバー... - Page 10 ご使用方法 ③ トルクを設定します。 ●レンチに付属の六角棒Ｌ形レンチを設定ねじ部 六角棒L形レンチ に差し込んでください。 Ｔ２Ｍ６～Ｔ３Ｍ２０は ●目盛部の数値が設定トルクです。 ●六角棒Ｌ形レンチで希望するトルクに設定して Ｔ３Ｍ５０～Ｔ６Ｍ３００は ください。 「右回転方向（時計回り） 」で設定トルク部の数値が上がる。 「左回転方向（反時計回り） 」で設定トルク部の数値が下がる。 「例」 末尾の数字が１回転すると 真中の数字がひとつ繰り上 がります。左回転のときは 繰り下がります。 1 0 0 六角棒Ｌ形レンチ または 〔Ｔ４Ｍ１００での設定例〕 ●最小値２０Ｎ ・ ｍから６２Ｎ ・ ｍに設定する場合 ●最大値１００Ｎ ・ ｍから２６Ｎ ・ ｍに設定する場合 六角棒Ｌ形レンチを「左方向（反時計回り）...
- Page 11 ご使用方法 ④ 締付けようとするボルト､ナットにソケット を差し込みます。 手力加圧線 ⑤ トルクレンチの手力加圧線に右手の中指が くるようにして､グリップを握り右回転方向 （時計回り）に力をかけます。 1 0 0 ⑥ あらかじめ設定したトルク値に達しますと 『カチッ』という音と手に軽い 『ショック』が 感じられ締付け完了です。 それ以上に締め続けるとオーバートルクになりますので、速や かに負荷を中止してください。 手に軽い『ショック』 －９－...
-
Page 12: 修理点検
ご使用方法 ●力をかけるときは､ゆっくりと回し弾みをつけないでください。 正しいトルク値がでません。 トルクレンチの破損、ボルトから外れ、けがの原因になります。 ●低トルクのときは『カチッ』という音と『ショック』が感じ取りにくく､ 設定トルクを大きく超えて力をかけ過ぎてしまうときがありますので注意 してください。 ボルトの破損、トルクレンチの故障の原因になります。 ●使用後は､最小目盛に戻して保管してください。 精度や耐久性の低下を防ぐために行います。 修理・点検 ■ 『カチッ』という音または『ショック』が感じられなくなったときは故障です。 修理､点検が必要となります（有償） 。 ■修理後の精度は ±４％以内を合格とします。 ■乱暴な取り扱い､長期間放置､使用頻度が多いなどの理由により､精度が狂うときがありま す。精度が必要な場合は､定期的に点検依頼してください（有償） 。 ■トルク機器は定期点検が必要です。 目安として１年に１回､もしくは１０万回締付け毎に１回､定期点検をしてください（有償） 。 ■校正証明書については､ご購入された現品とお客様名が必要となります。ご入用の場合､ ご購入の販売店または弊社営業所にお申しつけください（有償） 。 ■取り扱いについては､ご購入の販売店または弊社営業所にご相談ください。 校正証明書の有効期限 ① 未使用の場合 校正証明書の校正日より 3 年までとします。 ② 校正証明書の校正日より 3 年未満で使用を開始された場合 使用開始より１年間もしくは､ 「 修理・点検」に記載の締付回数までとします。 －１０－... - Page 13 仕様 ONLY 1 0 0 Ｌ ± ｄ ｒ . ヘッド幅 ヘッド高さ ヘッド厚み 全 長 質 量 差込角 能力範囲 １目盛 表示単位 Ｂ Ｈ Ｔ Ｌ 製品番号 ｄｒ. 最小～最大 N ・ m Ｔ２Ｍ６ 1 ～ ６ ０. １ ６. ３ ５ ２４.
- Page 15 ONLY...
- Page 16 For T3M20 For T4M200 4.0 〜 20.0N ・ ｍ 40 〜 200N ・ ｍ...
- Page 17 1 0 0...
- Page 19 1607 ●Long Hex Key Wrench L-type Model： Ｔ２Ｍ６､Ｔ２Ｍ１３､Ｔ３Ｍ２０ Ｔ３Ｍ５０､Ｔ３Ｍ１００､ Ｔ４Ｍ５０､Ｔ４Ｍ１００､Ｔ４Ｍ１４０､Ｔ４Ｍ２００､ Ｔ６Ｍ３００...
-
Page 20: Operating Procedure １８～２１
Adjusting hex hole (Across flat size of recessed part: 3mm or 5mm) ONLY 1 0 0 End cap Operating Procedure －１８－... - Page 21 Operating Procedure ③ Torque Setting ● Insert the supplied hex key wrench to an Hex Key Wrench adjusting hex hole. for T2M6 〜 T3M20 ● The target torque is visible at graduation. for T3M50 〜 T6M300 ● Set the target torque with hex key wrench. Turn the hex key wrench to clockwise direction to increase the torque value. Turn the hex key wrench to counterclockwise direction to decrease the torque value. 1 0 0 Hex Key Wrench 〔Torque Setting example by T4M100〕 In case of setting a target torque from In case of setting target torque from ● ● 100N・m to 26N・m, keep turning the 20N・m to 62N・m, keep turning the hex key wrench in a "counterclockwise direction" hex key wrench in a "clockwise direction" until the value is visible. until the value is visible. －１９－...
- Page 22 1 0 0 －２０－...
- Page 23 The calibration certificate expires 1 year from the date of coming into use, or up to 100,000 tightening(whichever comes first) that is mentioned in "Repair and Maintenance" section. 1.When not in use. The calibration certificate expires 3 years from the date of calibration. 2.When coming into use less than 3 years from the date of calibration on the calibration certificate. The calibration certificate expires 1 year from the date of coming into use, or up to 100,000 －２１－...
- Page 24 ONLY 1 0 0 Ｌ ｄ ｒ . Ｔ２Ｍ６ 1 ～ ６ ０. １ ６. ３ ５ ２４. ０ １８. ３ １０. ４ ２１１ ０. ２ ０ Ｔ２Ｍ１３ ３ ～ １３ ０. ２ ６. ３ ５ ２４. ０ １８. ３ １０.
- Page 28 本 社 〒556-0017 大 阪 市 浪 速 区 湊 町 2 丁 目１番 5 7 号 〒586-0026 大 阪 府 河 内 長 野 市 寿 町 6 番 2 5 号 営 業 企 画 部 Web Site: https://www.tonetool.co.jp TEL （0721）...
