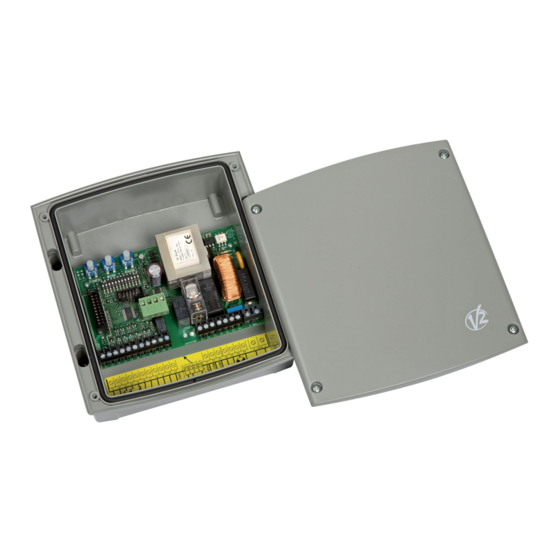

CENTRALE DI COMANDO ANALOGICA
I
PER CANCELLI SCORREVOLI
ANALOGUE CONTROL UNIT FOR
GB
SLIDING GATES
ARMOIRE DE COMMANDE ANALOGIQUE
F
POUR PORTAILS COULISSANTS
CUADRO DE MANIOBRA ANALÓGICO
E
PARA PUERTAS CORREDERAS
CENTRAL DE COMANDO ANALÓGICA
P
PARA PORTÕES DE CORRER
D
ANALOGSTEUERUNG FÜR SCHIEBETORE
ANALOGE STUURCENTALE VOOR
NL
SCHUIFHEKKEN
V2 S.p.A.
Corso Principi di Piemonte, 65/67
12035 RACCONIGI (CN) ITALY
tel. +39.0172.812411 - fax +39.0172.84050
info@v2home.com - www.v2home.com
City9
IL n. 253
EDIZ. 08/02/2010
Advertisement
Table of Contents
Related Manuals for V2 City9
Summary of Contents for V2 City9
- Page 1 V2 S.p.A. Corso Principi di Piemonte, 65/67 12035 RACCONIGI (CN) ITALY tel. +39.0172.812411 - fax +39.0172.84050 info@v2home.com - www.v2home.com IL n. 253 EDIZ. 08/02/2010 City9 CENTRALE DI COMANDO ANALOGICA PER CANCELLI SCORREVOLI ANALOGUE CONTROL UNIT FOR SLIDING GATES ARMOIRE DE COMMANDE ANALOGIQUE POUR PORTAILS COULISSANTS CUADRO DE MANIOBRA ANALÓGICO...
-
Page 3: Table Of Contents
INDICE AVVERTENZE IMPORTANTI ....................2 DICHIARAZIONE DI CONFORMITÀ..................2 DESCRIZIONE DELLA CENTRALE ..................3 CARATTERISTICHE TECNICHE ....................3 INSTALLAZIONE........................4 ALIMENTAZIONE ........................4 MOTORI ..........................4 LAMPEGGIATORE ........................4 LUCE DI CORTESIA ......................4 FOTOCELLULE ........................5 COSTE SENSIBILI ........................5 INGRESSO DI START ......................6 START PEDONALE ........................6 STOP............................6 INGRESSI FINECORSA ......................7 RICEVITORE AD INNESTO ....................7 ANTENNA ESTERNA ......................7 TABELLA COLLEGAMENTI ELETTRICI ..................8... -
Page 4: Avvertenze Importanti
Per chiarimenti tecnici o problemi di installazione di rete possano andare in contatto con parti a contatta il Servizio Clienti V2 al Numero Verde 800- bassissima tensione di sicurezza. 134908 attivo dal lunedì al venerdì dalle 8:30 alle •... -
Page 5: Descrizione Della Centrale
DESCRIZIONE DELLA CENTRALE • Logica di funzionamento programmabile tramite dip-switch. La centrale CITY9 è un innovativo prodotto V2 che • Regolazione potenza motore e tempi di garantisce sicurezza ed affidabilità per lavoro tramite trimmer. l'automazione di cancelli scorrevoli. • Connettore rapido per l’inserimento di un La progettazione della CITY9 ha mirato alla ricevitore della serie Mr1. -
Page 6: Installazione
INSTALLAZIONE LAMPEGGIATORE L’installazione della centrale, dei dispositivi di La centrale prevede l’utilizzo di un lampeggiatore a sicurezza e degli accessori deve essere eseguita con 230V - 40W o 120V - 40W dotato di scheda l’alimentazione scollegata. intermittenza. Collegare i cavi ai morsetti D3 e D4. ALIMENTAZIONE La centrale deve essere alimentata da una linea elettrica a 230V - 50Hz o 120V - 60Hz a seconda... -
Page 7: Fotocellule
FOTOCELLULE Il funzionamento della costa può avere due impostazioni: La centrale fornisce un’alimentazione a 24VAC per 1. Costa attiva sempre: fotocellule con contatto normalmente chiuso e può L'intervento della costa durante l'apertura o la eseguire un test di funzionamento prima di iniziare chiusura causa l'inversione del movimento per l’apertura del cancello. -
Page 8: Ingresso Di Start
INGRESSO DI START Collegare i cavi del dispositivo che comanda l’ingresso di start pedonale tra i morsetti L4 e L8 L’ingresso di START è predisposto per il della centrale. collegamento di dispositivi con contatto normalmente aperto. La funzione dipende dalla modalità di funzionamento impostata sul dip-switch 4. -
Page 9: Ingressi Finecorsa
Porre la massima attenzione al verso di innesto dei moduli estraibili. Il modulo ricevitore MR1 ha a disposizione 4 canali ad ognuno dei quali è associato un comando della centrale CITY9: • CANALE 1 START • CANALE 2 START PEDONALE •... -
Page 10: Tabella Collegamenti Elettrici
TABELLA COLLEGAMENTI ELETTRICI ATTENZIONE: Gli ingressi normalmente chiusi (STOP, PHOTO, EDGE) se non sono utilizzati devono essere ponticellati con il comune comandi COM (-) Gli ingressi finecorsa apertura FCA (A) e finecorsa chiusura (B) se non sono utilizzati devono essere ponticellati con il comune finecorsa (D) Alimentazione TX fotocellule per Test Centrale antenna... -
Page 11: Regolazione Della Potenza E Dei Tempi Di Lavoro
REGOLAZIONE DELLA POTENZA E DEI MONTAGGIO DEI PASSACAVI TEMPI DI LAVORO Il contenitore è predisposto per il montaggio di 4 passacavi nelle apposite sedi con prerottura. La potenza e i tempi di lavoro sono regolabili Il tipo di passacavi è indicato in figura. tramite 4 trimmer presenti sulla centrale: ATTENZIONE: POWER:... -
Page 12: Programmazione Della Logica Di Funzionamento
PROGRAMMAZIONE DELLA LOGICA DI FUNZIONAMENTO È possibile ottenere diverse logiche di funzionamento della centrale agendo semplicemente sui dip-switch presenti sulla scheda. Qui di seguito sono illustrate le funzioni associate ad ogni singolo dip-switch. DIP FUNZIONE IMPOSTAZIONE DESCRIZIONE Il lampeggiante si accende nel momento in cui il motore viene ON Disabilitato avviato Prelampeggio... - Page 13 DIP FUNZIONE IMPOSTAZIONE DESCRIZIONE L'intervento della fotocellula durante l'apertura o la chiusura ON Attiva sempre causa l'arresto del cancello. Al ripristino della fotocellula il cancello si riaprirà completamente. Fotocellula L'intervento della fotocellula durante l’apertura viene ignorato. NON attiva in L'intervento della fotocellula durante la chiusura causa la apertura riapertura completa del cancello.
- Page 15 INDEX IMPORTANT REMARKS ......................14 DECLARATION OF CONFORMITY ..................14 DESCRIPTION OF THE CONTROL UNIT..................15 TECHNICAL SPECIFICATIONS....................15 INSTALLATION........................16 POWER SUPPLY........................16 MOTORS..........................16 BLINKER ..........................16 COURTESY LIGHT ........................16 PHOTOCELLS ........................17 SAFETY EDGES ........................17 START INPUT........................18 PEDESTRIAN START ......................18 STOP............................18 LIMIT SWITCH INPUTS......................19 PLUG-IN RECEIVER ......................19 EXTERNAL ANTENNA ......................19 ELECTRICAL CONNECTION TABLE ..................20 ADJUSTMENT OF THE POWER AND OPERATIONAL TIMES............21...
- Page 16 14:00 to 18:00. • Installation requires mechanical and electrical skills, therefore it shall be carried out by V2 has the right to modify the product qualified personnel only, who can issue the without previous notice; it also declines any...
- Page 17 DESCRIPTION OF THE CONTROL UNIT • Dip-switch programmable operational logic. • Adjustment of motor power and operation time The CITY9 control unit is an innovative V2 product by means of a trimmer. guaranteeing safety and reliability for sliding gate • Quick plug-in connector for inserting a Mr1 automation.
- Page 18 INSTALLATION BLINKER The control unit provides for the use of a 230V - Installation of the control unit, the safety devices and 40W or 120V - 40W blinker with built-in accessories must be performed with the power intermittence. supply disconnected. Connect the cables to terminals D3 and D4.
- Page 19 PHOTOCELLS Edges can be used with two settings: 1. Edge always active: The control unit has a 24VAC power supply for Intervention of the edge during opening or photocells with switch normally closed, and can closing causes inversion of the direction of perform an operational test before to starting the movement in order to free the body that caused gate opening procedure.
- Page 20 START INPUT Connect the pedestrian start input control device cables between terminals L4 and L8 on the control The START input is preset for connecting devices unit. with the switch normally open. Function depends on the mode of operation set by means of dip-switch 4.
