Installation des patins presse-film plastique
Les patins presse-film ne doivent être installés que lors
du paillage et ils servent à faire adhérer le film plastique
au sol lorsque le godet pénètre et sort du terrain.
A
B
UN41 0470BM

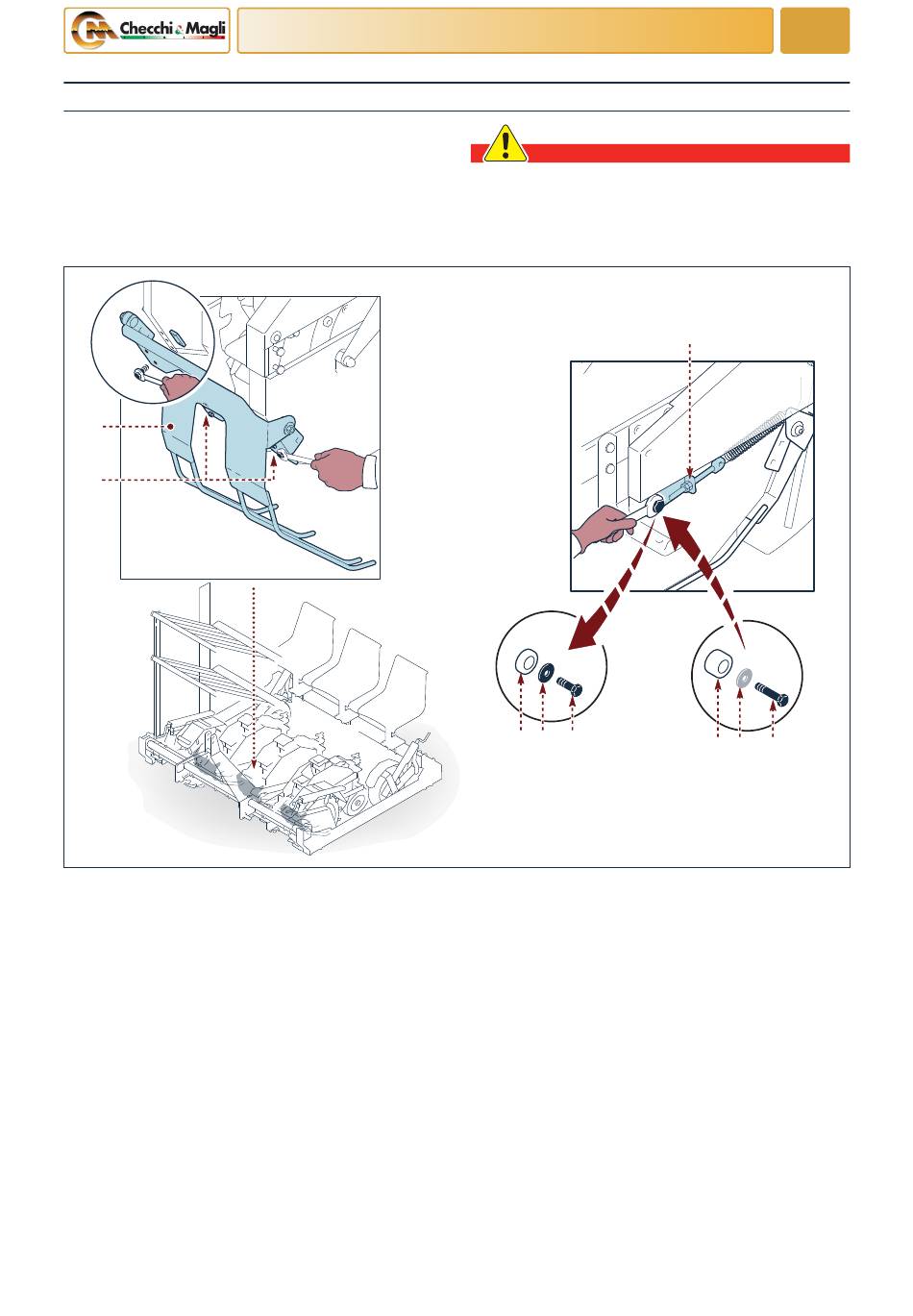

Suivre la description.
1) Soulever la machine opératrice au-dessus du ter-
rain.
2) Positionner le patin presse-film (A).
Aligner les trous de fixation de la glissière presse-
film sur les trous des carters de protection de ma-
nière à monter la glissière en position basse.
3) Serrer les vis (B).
4) Desserrer la vis (C) et démonter la rondelle (D).
5) Enlever l'entretoise (E).
Langue française
INFORMATIONS CONCERNANT LA MANUTENTION ET
L'INSTALLATION
14
Danger - Attention
Bloquer la machine soulevée au-dessus du sol, avec
des moyens externes (trépieds, etc.).
Ne pas stationner sous la machine soulevée si elle n'a
pas été correctement bloquée.
E D C
6) Positionner le groupe de tension (F).
7) Introduire la nouvelle douille (G) fournie avec la
glissière.
8) Positionner la rondelle (D) et serrer la vis (H) fournie
avec la glissière.
9) Accrocher le ressort à la glissière presse-film.
10) Régler la pression que la glissière presse-film doit
exercer sur le film de paillage (voir "Réglage du pa-
tin presse-film").
11) Abaisser la machine sur le sol.
4
F
G D H
