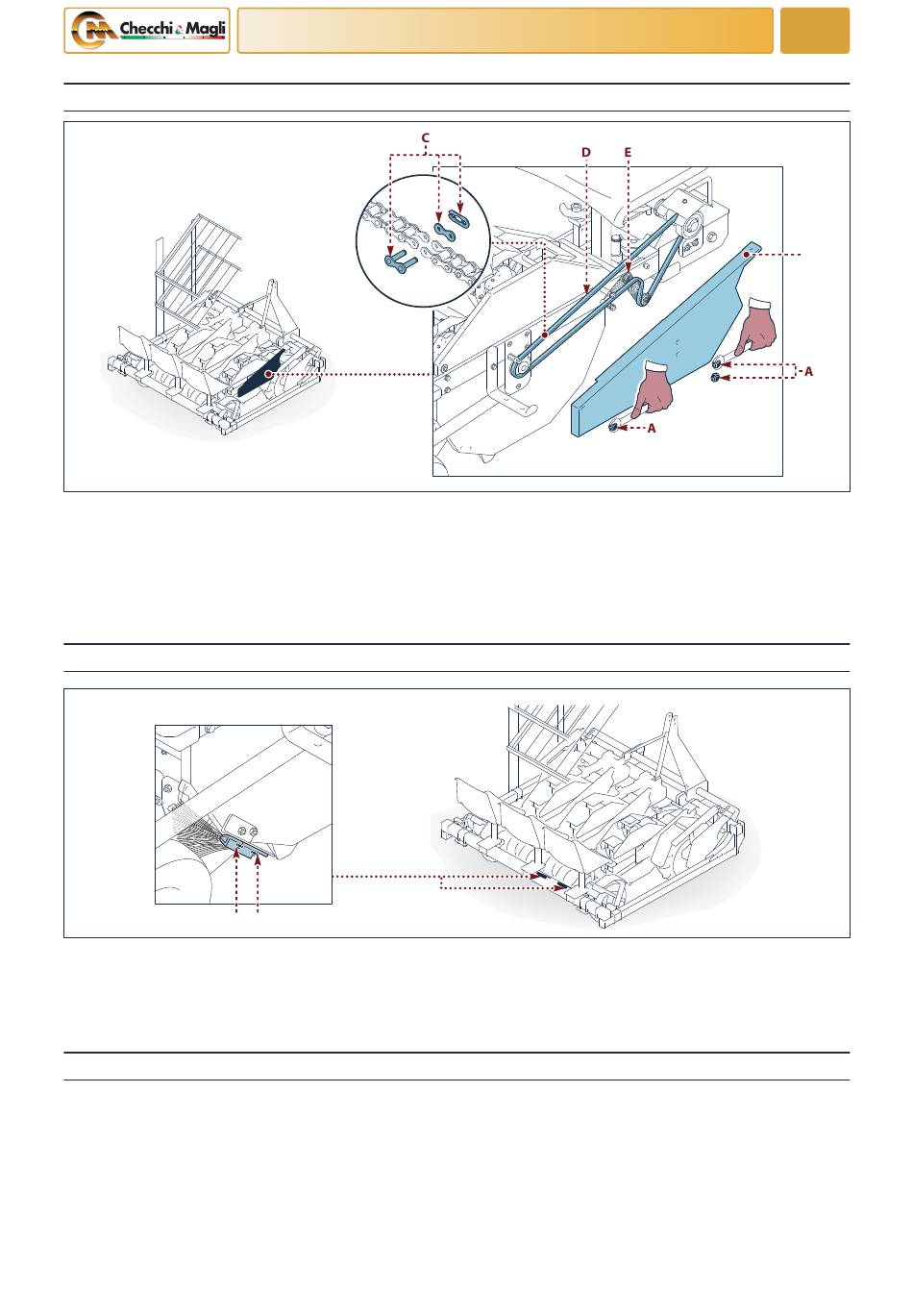

Sustitución cadena unidad de trasplante
UN41 0125LF
Proceder de la manera indicada.
1) Desenroscar las tuercas (A).
2) Desmontar el cárter (B).
3) Desmontar el eslabón de unión (C).
4) Desmontar la cadena (D).
Sustitución de los cepillos
B
UN41 0126LF
Proceder de la manera indicada.
1) Desenroscar los tornillos (A).
2) Desmontar los cepillos (B).
Desguace de la máquina operadora
La ejecución del desguace de la máquina debe ser en-
cargada a personal especializado de reconocida compe-
tencia.
Lengua español
INFORMACIONES SOBRE LAS SUSTITUCIONES
A
5) Montar la cadena nueva en los piñones y en el tensor
de cadena (E).
6) Montar el eslabón de unión (C).
7) Montar el cárter (B) y enroscar las tuercas (A).
3) Montar los cepillos nuevos y apretar los tornillos (A).
Los componentes desmontados deben ser separados en
función de la naturaleza de sus materiales, procediendo
en conformidad con lo establecido por las normas vigen-
tes sobre "Recogida y eliminación/reciclaje diferenciado
de los residuos".
32
8
B
Uso y mantenimiento
