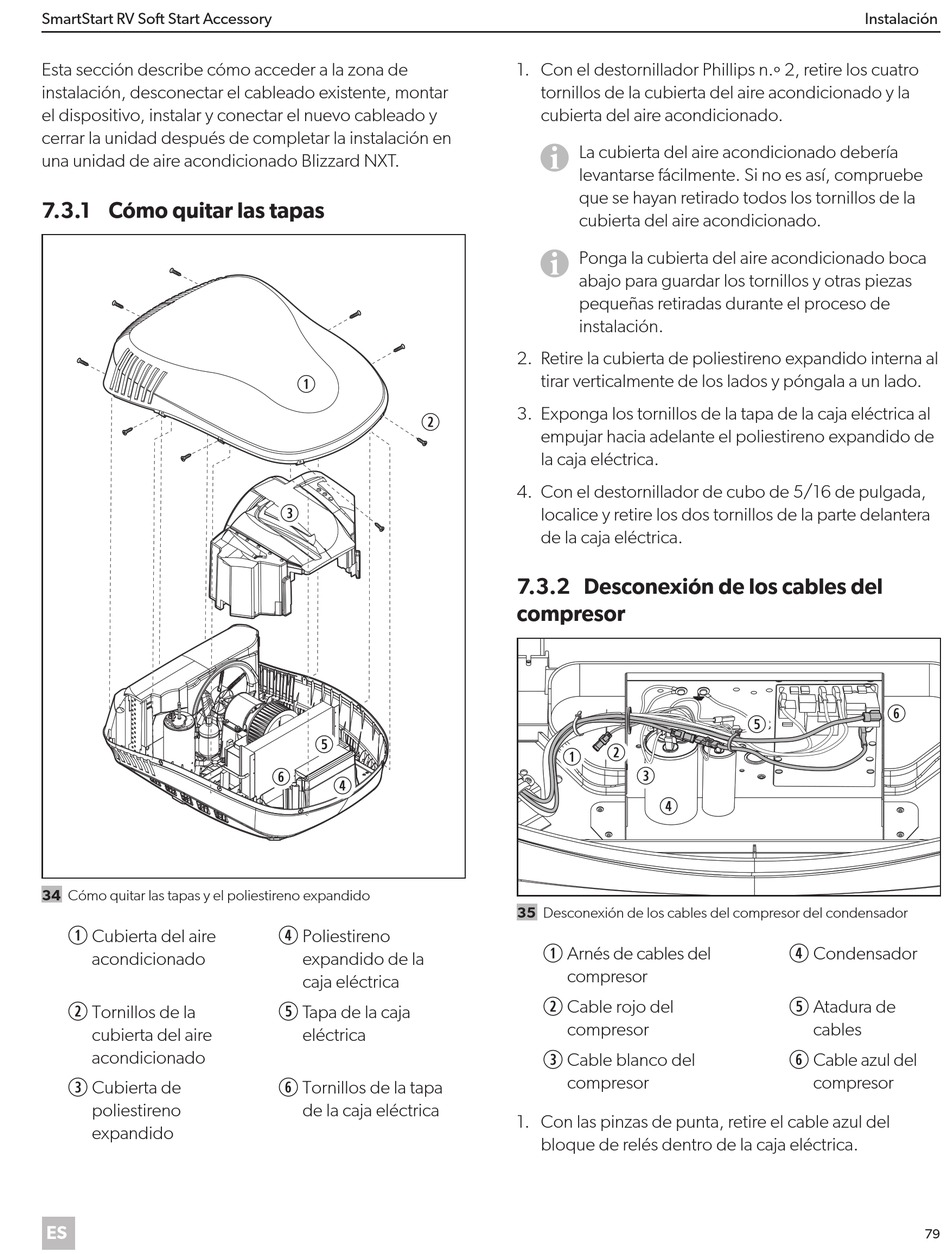

Dometic SMRTSTACRV Installation And Operation Manual page 79

SmartStart RV Soft Start Accessory
Esta sección describe cómo acceder a la zona de
instalación, desconectar el cableado existente, montar
el dispositivo, instalar y conectar el nuevo cableado y
cerrar la unidad después de completar la instalación en
una unidad de aire acondicionado Blizzard NXT.
7 .3 .1 Cómo quitar las tapas
34 Cómo quitar las tapas y el poliestireno expandido
Cubierta del aire
q
acondicionado
Tornillos de la
w
cubierta del aire
acondicionado
Cubierta de
e
poliestireno
expandido
ES
q q
w w
e e
t t
y y
r r
Poliestireno
r
expandido de la
caja eléctrica
Tapa de la caja
t
eléctrica
Tornillos de la tapa
y
de la caja eléctrica
1. Con el destornillador Phillips n.º 2, retire los cuatro
tornillos de la cubierta del aire acondicionado y la
cubierta del aire acondicionado.
La cubierta del aire acondicionado debería
I
levantarse fácilmente. Si no es así, compruebe
que se hayan retirado todos los tornillos de la
cubierta del aire acondicionado.
I Ponga la cubierta del aire acondicionado boca
abajo para guardar los tornillos y otras piezas
pequeñas retiradas durante el proceso de
instalación.
2. Retire la cubierta de poliestireno expandido interna al
tirar verticalmente de los lados y póngala a un lado.
3. Exponga los tornillos de la tapa de la caja eléctrica al
empujar hacia adelante el poliestireno expandido de
la caja eléctrica.
4. Con el destornillador de cubo de 5/16 de pulgada,
localice y retire los dos tornillos de la parte delantera
de la caja eléctrica.
7 .3 .2 Desconexión de los cables del
compresor
q q w w
e e
r r
35 Desconexión de los cables del compresor del condensador
Arnés de cables del
q
compresor
Cable rojo del
w
compresor
Cable blanco del
e
compresor
1. Con las pinzas de punta, retire el cable azul del
bloque de relés dentro de la caja eléctrica.
