Installation

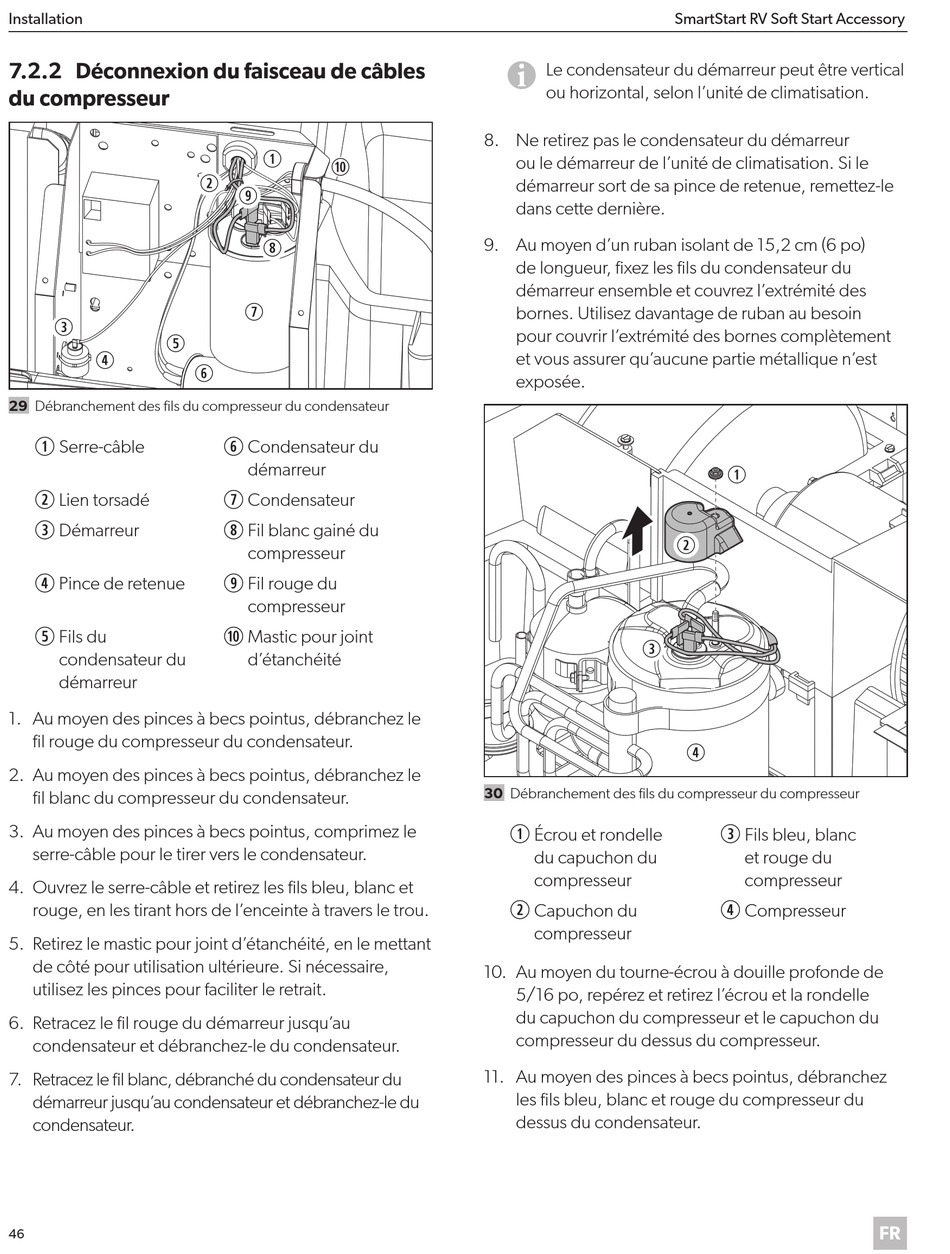

7 .2 .2 Déconnexion du faisceau de câbles
du compresseur
e e
t t
r r
29 Débranchement des fils du compresseur du condensateur
Serre-câble
q
Lien torsadé
w
Démarreur
e
Pince de retenue
r
Fils du
t
condensateur du
démarreur
1. Au moyen des pinces à becs pointus, débranchez le
fil rouge du compresseur du condensateur.
2. Au moyen des pinces à becs pointus, débranchez le
fil blanc du compresseur du condensateur.
3. Au moyen des pinces à becs pointus, comprimez le
serre-câble pour le tirer vers le condensateur.
4. Ouvrez le serre-câble et retirez les fils bleu, blanc et
rouge, en les tirant hors de l'enceinte à travers le trou.
5. Retirez le mastic pour joint d'étanchéité, en le mettant
de côté pour utilisation ultérieure. Si nécessaire,
utilisez les pinces pour faciliter le retrait.
6. Retracez le fil rouge du démarreur jusqu'au
condensateur et débranchez-le du condensateur.
7. Retracez le fil blanc, débranché du condensateur du
démarreur jusqu'au condensateur et débranchez-le du
condensateur.
46
q q
a
w w
o o
i i
u u
y y
Condensateur du
y
démarreur
Condensateur
u
Fil blanc gainé du
i
compresseur
Fil rouge du
o
compresseur
Mastic pour joint
a
d'étanchéité
I Le condensateur du démarreur peut être vertical
ou horizontal, selon l'unité de climatisation.
8. Ne retirez pas le condensateur du démarreur
ou le démarreur de l'unité de climatisation. Si le
démarreur sort de sa pince de retenue, remettez-le
dans cette dernière.
9. Au moyen d'un ruban isolant de 15,2 cm (6 po)
de longueur, fixez les fils du condensateur du
démarreur ensemble et couvrez l'extrémité des
bornes. Utilisez davantage de ruban au besoin
pour couvrir l'extrémité des bornes complètement
et vous assurer qu'aucune partie métallique n'est
exposée.
e e
30 Débranchement des fils du compresseur du compresseur
Écrou et rondelle
q
du capuchon du
compresseur
Capuchon du
w
compresseur
10. Au moyen du tourne-écrou à douille profonde de
5/16 po, repérez et retirez l'écrou et la rondelle
du capuchon du compresseur et le capuchon du
compresseur du dessus du compresseur.
11. Au moyen des pinces à becs pointus, débranchez
les fils bleu, blanc et rouge du compresseur du
dessus du condensateur.
SmartStart RV Soft Start Accessory
q q
w w
r r
Fils bleu, blanc
e
et rouge du
compresseur
Compresseur
r
FR
