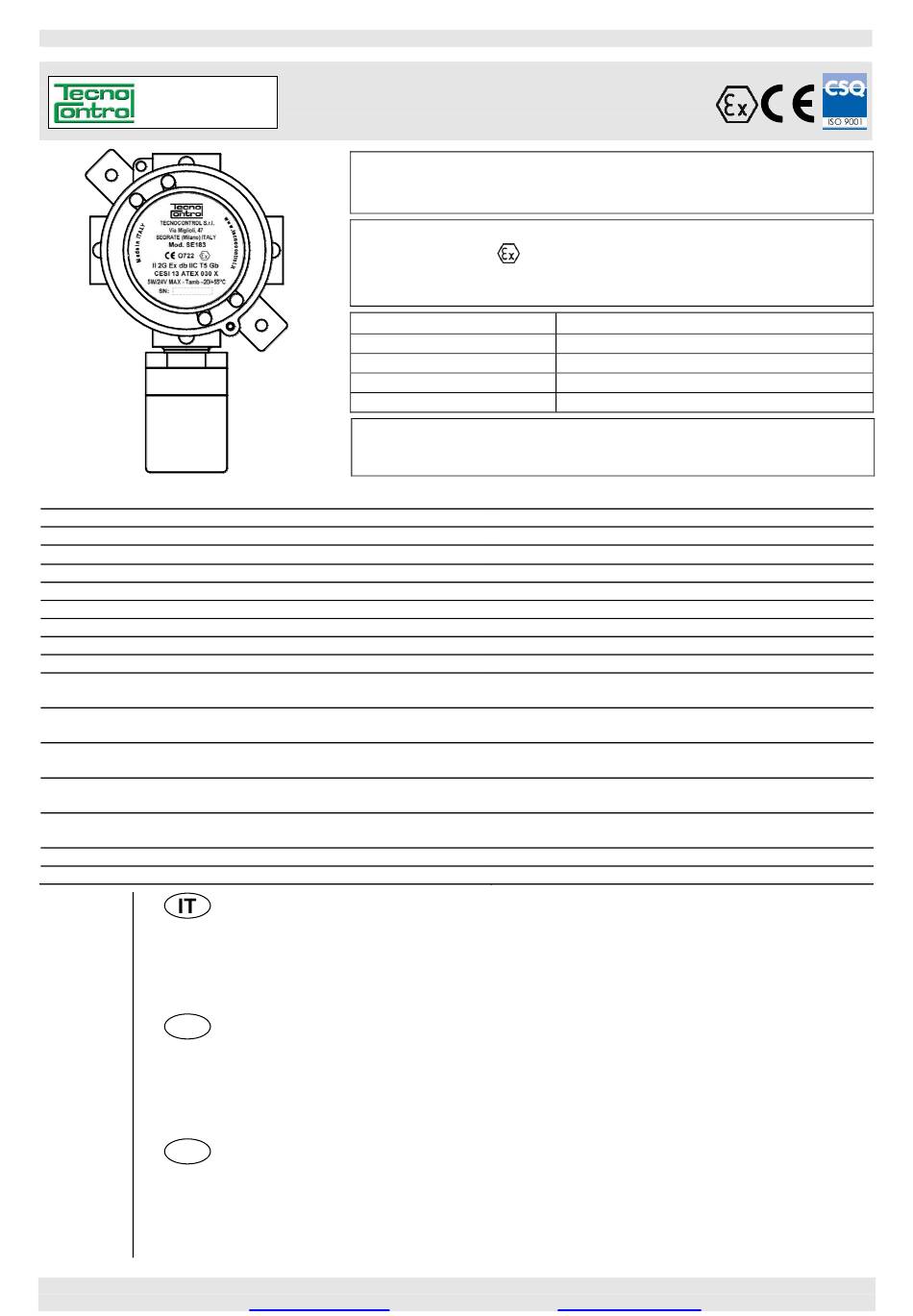

IST-2183.KM01.02/B
(ATEX_IST-2183.KM01.02-B_SE183K-M-G-B-I (IT-EN-FR) (08.09.2021).docx
SE183K
Caratteristiche tecniche / Technical specifications / Specifications techniques
Alimentazione / Power supply / Alimentation
Uscita / Output / Sortie
Resistenza di carico / Load resistor / Résistance de charge
Sensore / Sensor / Capteur
Campo di misura / Standard range / Champ de mesure
Limite del Sensore / Sensor limits / Limite échelle
Preriscaldo / Preheating / Préchauffage
Tempo di risposta / Response time / Temps de résponse
Precisione / Accuracy / Precision
Deriva a lungo termine in aria pulita
Long time drift in fresh air / Dérive à long terme en air pur
Vita media in aria pulita
Expected life in pure air / Durée de vie moyenne en air non pullué
Tempo massimo di immagazzinamento
Max Storage Time / Temps maximum de stockage
Temp./umidità di funzionamento / Operation Temp./Humidity
Température et humidité de fonctionnement
Temp./umidità di immagazzinamento / Storage Temp./Humidity
Température et humidité de stockage
Grado protezione / Rating / Indice de protection
Dimensioni - Peso / Size- Weight / Dimensions du boîtier - poids
NOTE SUI MODELLI ................................................................................................................................ 2
FUNZIONAMENTO .................................................................................................................................. 2
INSTALLAZIONE ..................................................................................................................................... 2
AVVERTENZE .......................................................................................................................................... 3
VERIFICA FUNZIONAMENTO ................................................................................................................. 3
NOTES ON THE AVAILABLE MODELS ................................................................................................. 4
OPERATIONAL DESCRIPTION .............................................................................................................. 5
INSTALLATION........................................................................................................................................ 5
WARNING ................................................................................................................................................ 5
CALIBRATION ......................................................................................................................................... 6
MODÈLES ................................................................................................................................................ 7
FONCTIONNEMENT ................................................................................................................................ 7
INSTALLATION........................................................................................................................................ 8
AVVERTISSEMENT ................................................................................................................................. 8
VERIFICATION et ETALONNAGE .......................................................................................................... 9
TECNOCONTROL S.r.l. - Via Miglioli, 47 20054 SEGRATE (MI) ITALY
http:
Istruzione / User's Manual / Manuel d'utilisation
Rilevatore di Gas infiammabili con uscita 4÷20mA
Flammable Gas Detector with 4÷20mA output
Sonde a transmetteur 4÷20mA pour gaz inflammables
Leggere e conservare questa Istruzione e quelle di Sicurezza.
Please read and keep this Manual and Safety instruction
Lire avec soin et garder la notice d'Instruction et de Sécurité
Numero di Certificazione / Certificate number / numéro du certificat
Modello / Model / Modelé
DESCRIZIONE............................................................................................................................. 2
DESCRIPTION............................................................................................................................. 7
www.tecnocontrol.it
Marcatura ATEX / Ex marking / Marquage ATEX
II 2G Ex db IIC T5 Gb
CESI 13 ATEX 030X
SE183 KM
SE183 KG
SE183 KB
SE183 KI
Nuova versione con microcontrollore
New version with microcontroller
Nouvelle version, avec microcontrôleur
4÷20mA Lineare / Linear / Linéaire
Catalitico / Catalityc / Catalytiques
≈ 60 secondi / seconds / secondes
T
90
<±5 % LFL anno / <±5 % LFL year / <±5 % LII ans
non condensata / non condensed / non condensée
non condensata / non condensed / non condensée
......................................................................................................... 4
e-mail:
info@tecnocontrol.it
Tarato per / Calibrated for / Tarée pour
Metano / Methane / Méthane
GPL / LPG
Benzina / Petrol / Essence
Idrogeno / Hydrogen / Hydrogène
12÷24Vcc/DC (-10/+15%) - 2 W
100 max.
0 ÷ 20 % LFL / LII (ex LIE / LEL)
50% LFL / LII
< 60 secondi / seconds / secondes
± 10 % (± 2% LFL / LII)
5 anni / years / ans
18 mesi / month / mois
-10 ÷ +50 °C / 5÷90 % r.h. 40°C
-25 ÷ +55°C / 5÷95 % r.h.
IP54
165 x 100 x 75 mm / 0.9 Kg
Tel. +39 02 26922890 - Fax +39 02 2133734
Pag. 1 / 11
Advertisement
Table of Contents
Related Manuals for Tecno Control SE183K
Summary of Contents for Tecno Control SE183K
-
Page 1: Table Of Contents
(ATEX_IST-2183.KM01.02-B_SE183K-M-G-B-I (IT-EN-FR) (08.09.2021).docx Rilevatore di Gas infiammabili con uscita 4÷20mA Flammable Gas Detector with 4÷20mA output SE183K Sonde a transmetteur 4÷20mA pour gaz inflammables Leggere e conservare questa Istruzione e quelle di Sicurezza. Please read and keep this Manual and Safety instruction Lire avec soin et garder la notice d’Instruction et de Sécurité... -
Page 2: Descrizione
Pag. 2 / 11 DESCRIZIONE I modelli della serie SE183K sono rilevatori con un sensore di tipo catalitico per gas infiammabili, utilizzati in sistemi d’allarme gas per parcheggi, centrali termiche, e ambienti da proteggere da possibili fughe dei gas come Metano, GPL, ecc. -
Page 3: Avvertenze
Istruzione / User’s Manual / Manuel d’utilisation IST-2183.KM01.02/B Pag. 3 / 11 scano la diffusione dell’aria attorno al sensore. Considerare che i movimenti d'aria possono influire sulla rilevazione di gas. Evitare di montarlo negli angoli, vicino a porte o finestre o nel flusso diretto di prese d’aria o di sistemi di ventilazione. -
Page 4: General Information
GENERAL INFORMATION The SE183K series are gas detectors with a catalytic sensor for flammable gases, are used in gas alarm systems for car parks, heating plants, and environments to be protected from possible leaks of gases such as Methane, LPG, etc. -
Page 5: Operational Description
Istruzione / User’s Manual / Manuel d’utilisation IST-2183.KM01.02/B Pag. 5 / 11 TS183KI is calibrated to detect Hydrogen (H ), is a colourless, odourless, highly flammable gas and is the light- est gas. Its density as to air is 0.07 and its LFL (Lower Explosive Limit) is 4% volume. OPERATIONAL DESCRIPTION The catalytic sensor is practically insensitive to humidity and temperature variations. -
Page 6: Calibration
Istruzione / User’s Manual / Manuel d’utilisation IST-2183.KM01.02/B Pag. 6 / 11 Compatibility with other Control Units: In case of a control unit other than Tecnocontrol, please use products with 4÷20mA input referred to ground and with compatible operating characteristics (Full Scale, Minimum operating voltage, Absorption, Maximum load resistance, etc.). -
Page 7: Description
DESCRIPTION Les modèles SE183K sont des détecteurs de gaz et vapeurs combustibles avec capteur catalytique, pouvant éga- lement être utilisé en systèmes centralisés d'alarme pour les parkings, les installations de chauffage et les environ- nements à... -
Page 8: Installation
Istruzione / User’s Manual / Manuel d’utilisation IST-2183.KM01.02/B Pag. 8 / 11 Si la Led Jaune est allumée et la Vert est éteint, indication de plusieurs possibilités de dérangement: 1) avec une sortie 0 mA, indication de la panne probable de le "Capteur", il sera nécessaire de remplacer et / ou d'envoyer le détecteur au fournisseur pour réparation. -
Page 9: Verification Et Etalonnage
6-12 mois, et tous les 2 ans de procéder au réétalonnage du circuit avec un mélange gaz/air. Le SE183K a quatre différentes fonctions protégées par un "Code": Test Électrique, Réglage du Zéro et Vérifi- cation et Étalonnage. Pour accéder à ces fonctions, il est nécessaire d'ouvrir le boîtier (uniquement après avoir mis le système en sécurité), puis d'insérer le "Code"... - Page 10 Tabella 1 / Table 1 / Tableau 1 Centrali collegabili agli SE183K Control unit which can be connected to the SE183K series / Centrales raccordable au SE183K Modello/ Model / Modelé N° Rilevatori / Detectors number / nombre de sondes...
- Page 11 Istruzione / User’s Manual / Manuel d’utilisation IST-2183.KM01.02/B Pag. 11 / 11 Tasti / Key / Touches TP1+ LED Verde mV TEST Green / Vert 40÷200mV TC011 LED Giallo 0,3L/min TP2- Yellow / Jaune “S” = Uscita 4÷20 mA 4÷20 mA Output Sortie en 4÷20 mA + - S Centralina Gas...
