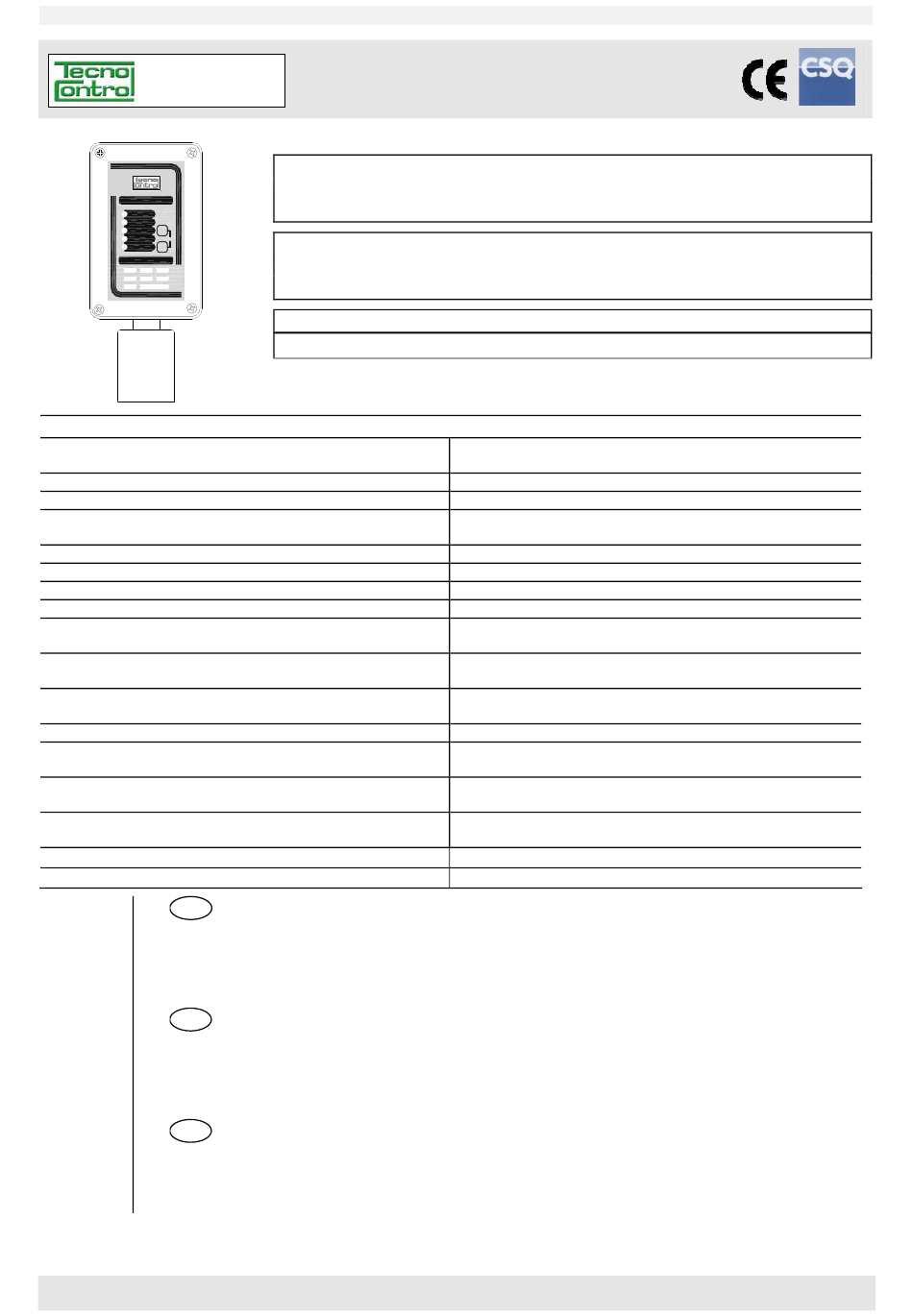

IST-2137.EO01.01/A
(IST-2137.EO01.01-A_SE137EO.doc)
SE137EO
i
SE137
ALARM 3
ALARM 2
ALARM 1
F1
ON
SET
FAULT
F2
MODEL TYPE
EA
EC
EH
EN
EO
ES
EX
Caratteristiche tecniche / Technical specifications / Caractéristiques techniques
Alimentazione / Power supply / Alimentation
Sensore / Sensor Type / Capteur
Cartuccia Sensore / Cartridge Sensor / Cartouche capteur
Uscite / Outputs / Sortie
Campo di misura / Standard Range / Champ de mesure
Tempo di risposta / Response Time / Temps de réponse
Ripetibilità / Repeatability / Répétitivité
Precisione / Accuracy / Precision
Deriva a lungo termine
Long time drift / Dérive à long terme
Temp./umidità di funzionamento / Operation Temp./Humidity
Température et hygrométrie de fonctionnement
Pressione di funzionamento
Operation Pressure / Pression de fonctionnement
Limite del Sensore / Sensor limits / Limite échelle
Vita media in aria pulita
Average Life in fresh air / Vie moyenne en air pur
Tempo massimo di immagazzinamento
Max Storage Time / Temps maximum de stockage
Temperatura / Umidità di immagazzinamento/
Storage Temp-Humidity / Temp. et hygrométrie de stockage
Grado di protezione / IP Code / Indice de protection
Dimensioni / Size / Dimensions du boîtier
NOTE SUL GAS RILEVATO................................................................................................................... 2
FUNZIONAMENTO ................................................................................................................................. 2
INSTALLAZIONE.................................................................................................................................... 3
AVVERTENZE ........................................................................................................................................ 3
VERIFICHE E CALIBRAZIONE .............................................................................................................. 3
DESCRIPTION ............................................................................................................................ 4
NOTES ON THE DETECTED GAS......................................................................................................... 4
OPERATIONAL DESCRIPTION ............................................................................................................. 5
INSTALLATION ...................................................................................................................................... 5
WARNING............................................................................................................................................... 5
TEST and CALIBRATION ...................................................................................................................... 6
CARACTÉRISTIQUES DU GAZ ............................................................................................................. 7
FONCTIONNEMENT .............................................................................................................................. 7
INSTALLATION ...................................................................................................................................... 8
INSTRUCTIONS ..................................................................................................................................... 8
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI)
Istruzione / User's Manual / Manuel d'utilisation
Rivelatore di Ossigeno con uscita Relé
Oxygen Gas Detector with output relay
Détecteur ponctuel d'oxygène
Leggere Attentamente e Conservare questa Istruzione
Lire avec soin et garder la notice d'istruction
Inside Replaceable Cartridge Sensor
Avec cartouche capteur échangeable
Modello / Model / Modele
SE137EO
http:
www.tecnocontrol.it
Please read and keep this manual
Con Cartuccia Sensore Sostituibile
Cartuccia Sensore / Cartridge Sensor / Cartouche Capteur
ZS EO1
12÷24Vcc (-10/+15%) 2W
12÷24Vdc(-10/+15%) 2W / 12÷24Vcc(-10/+15%) 2W
Elettrochimico / Electrochemical / électrochimique
Sostituibile / Replaceable / échangeable
relè / relays / relais 24V/1A SPST
4 ÷ 20 mA lineare / Linear / linéaire
T
< 20 secondi / seconds / secondes
90
± 1 % del segnale / signal
± 2 % del segnale in aria / signal in air / du signal en air
<2% segnale mese / signal per month / du signal chaque mois
<5% sulla vita operativa / over Operating Life / sur sa vie
-20 ÷ + 50 °C / 15÷90 % RH
non condensata / non condensed / non condensée
Atmospheric±10% / Atmosphérique ±10%
3 mesi / 3 month / 3 mois
0 ÷ + 20°C / 5 ÷ 95 % RH
non condensata / non condensed / non condensée
e-mail:
info@tecnocontrol.it
0 ÷ 25,0 % O
2
Atmosferica ±10%
30 % O
2
2 anni / years / ans
IP65
190 x 105 x 83 mm
Tel. 02/26922890 - Fax 02/2133734
Pag.1/11
