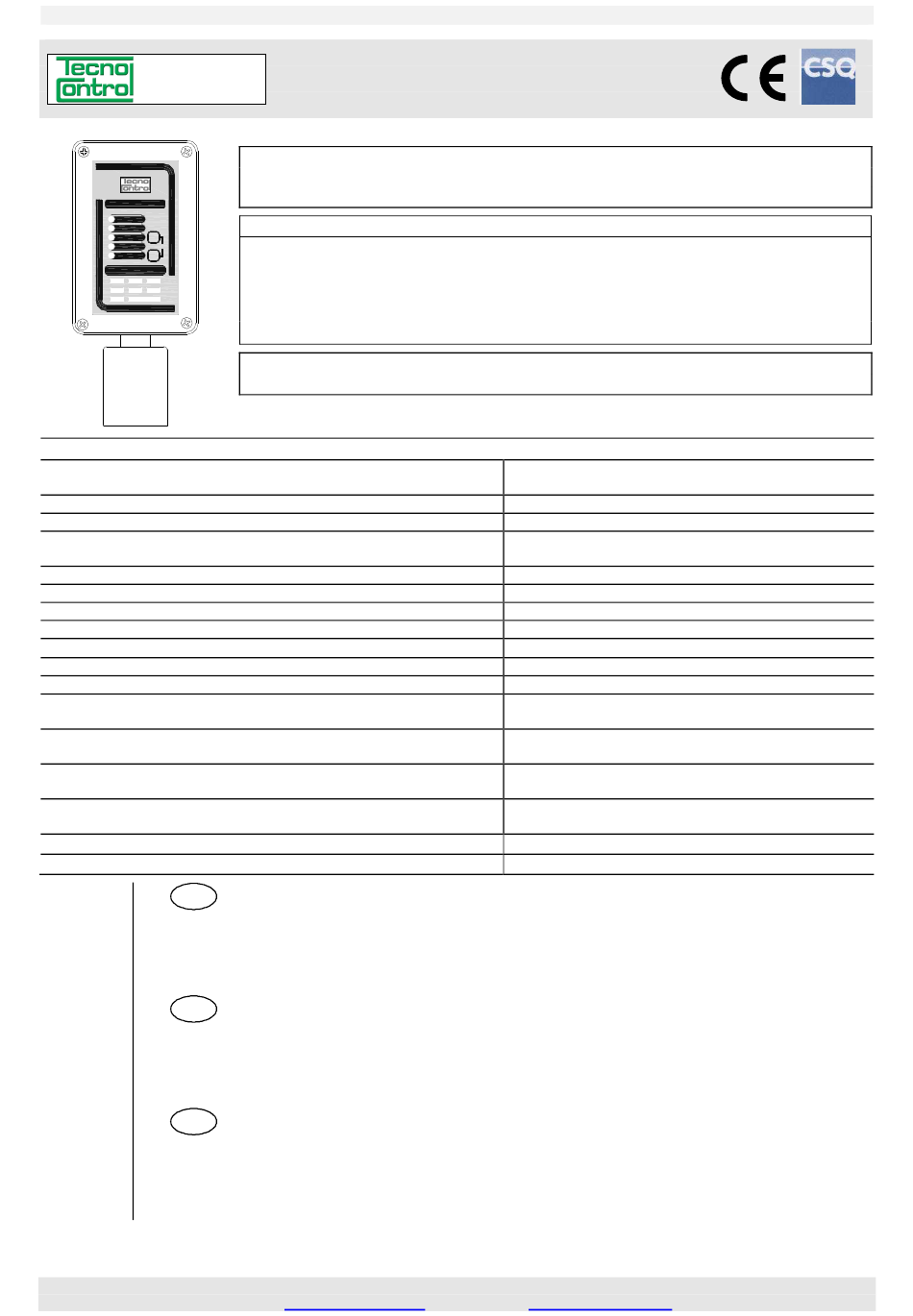

IST-2137.PM01.01
(IST-2137.PM01.01_SE137P (30.04.2014).docx)
SE137P
SE137
ALARM 3
ALARM 2
F1
ALARM 1
ON
SET
FAULT
F2
F2
MODEL TYPE
KM
KG
KX
PM
PG
PX
Caratteristiche tecniche / Technical specifications / Caractéristiques techniques
Alimentazione / Power supply / Alimentation
Sensore / Sensor Type / Capteur
Cartuccia Sensore / Cartridge Sensor / Cartouche capteur
Uscite / Outputs / Sortie
Campo di misura / Standard Range / Champ de mesure
Limite Scala / Limits / Limite échelle
Vita media in aria pulita / Average Life in fresh air / Vie moyenne en air pur
Tempo di risposta / Response Time / Temps de réponse
Ripetibilità / Repeatability / Répétabilité
Precisione / Accuracy / Précision
Linearità / Linearity / Linéairite
Deriva a lungo termine in aria pulita
Long time drift in fresh air / Dérive à long terme en air pur
Temp./umidità di immagazzinamento / Storage Temp-Humidity
Température et hygrométrie de stockage
Temp./umidità di funzionamento / Operation Temp./Humidity
Température et hygrométrie de fonctionnement
Pressione di funzionamento
Operation Pressure / Pression de fonctionnement
Dimensioni / Size / Dimensions du boîtier
Grado di protezione / IP Code / Indice de protection
NOTE SUI VARI MODELLI ..................................................................................................................... 2
FUNZIONAMENTO ................................................................................................................................. 2
INSTALLAZIONE .................................................................................................................................... 3
AVVERTENZE ........................................................................................................................................ 3
VERIFICHE E CALIBRAZIONE .............................................................................................................. 3
NOTES ON THE AVAILABLE MODELS ................................................................................................ 4
OPERATIONAL DESCRIPTION ............................................................................................................. 4
INSTALLATION ...................................................................................................................................... 5
WARNING ............................................................................................................................................... 5
TEST and CALIBRATION ...................................................................................................................... 6
MODÈLES ............................................................................................................................................... 7
FONCTIONNEMENT............................................................................................................................... 7
INSTALLATION ...................................................................................................................................... 8
INSTRUCTIONS ..................................................................................................................................... 8
VÉRIFICATIONS ET ETALONNAGE ..................................................................................................... 9
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI) ITALY
Istruzione / User's Manual / Manuel d'utilisation
Rivelatore di Gas infiammabili con uscita Relé
Flammable Gas Detector with output relay
Détecteur ponctuel de gaz combustibles
Leggere Attentamente e Conservare quest'Istruzione.
Lire avec soin et garder la notice d'istruction
Modello / Model / Modele
SE137PM
SE137PG
SE137PI
SE137PB
SE137PX
Inside Replaceable Cartridge Sensor / Avec Cartouche Capteur échangeable
DESCRIZIONE ........................................................................................................................... 2
DESCRIPTION ........................................................................................................................... 4
DESCRIPTION ........................................................................................................................... 7
http:
www.tecnocontrol.it
Please read and keep this manual
Calibrato per / Calibrated for / Tarée pour
Metano / Methane / Méthane
GPL / LPG / GPL
Idrogeno / Hydrogen / Hydrogène
Benzina / Petrol / Essence
Vedi Tabella 4 / seeTable 4 / Tableau 4
Con Cartuccia Sensore Sostituibile
12÷24Vdc(-10/+15%) 3W / 12÷24Vcc(-10/+15%) 3W
Catalitico Pellistor / Catalytic Pellistor / Catalytique Pellistor
Sostituibile / Replaceable / échangeable
relè / relays / relais 24V/1A SPST
4 ÷ 20 mA lineare / Linear / linéaire
T
90
Fino al / up to / jusqu'à 60% LIE / LEL
< ± 5 % LIE anno / LEL year / LIE/an
non condensata / non condensed / non condensée
non condensata / non condensed / non condensée
Atmospheric±10% / Atmosphérique ±10%
Tel. +39 02 26922890 - Fax +39 02 2133734
e-mail:
info@tecnocontrol.it
Cartuccia/Cartridge/Cartouche
ZSP05
ZSP05
ZSP05
ZSP05
ZSP05
12÷24Vcc (-10/+15%) 3W
0 ÷ 100 % LIE / LEL
100 % LIE / LEL
5 anni / years / ans
< 60 secondi / seconds / secondes
≤ 5% del segnale / signal
± 2% LIE / LEL
-20 ÷ + 55°C / 5 ÷ 95 % RH
-10 ÷ + 50 °C / 10÷90 % RH
Atmosferica ±10%
190 x 105 x 83 mm
IP65
Pag.1/11
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Tecno Control SE137PM
Summary of Contents for Tecno Control SE137PM
-
Page 1: Table Of Contents
Lire avec soin et garder la notice d’istruction SE137 ALARM 3 Modello / Model / Modele Calibrato per / Calibrated for / Tarée pour Cartuccia/Cartridge/Cartouche ALARM 2 ALARM 1 SE137PM Metano / Methane / Méthane ZSP05 FAULT SE137PG GPL / LPG / GPL ZSP05 MODEL TYPE SE137PI Idrogeno / Hydrogen / Hydrogène... -
Page 2: Descrizione
F1 e F2. NOTE SUI VARI MODELLI SE137PM (Metano CH ) è tarato per rivelare Metano, un gas combustibile più leggero dell'aria. La sua densità re- lativa all'aria è 0,55 ed il suo LIE è 4,4%v/v (espresso in %Volume). -
Page 3: Installazione
Posizione del SE137PG: va fissato a circa 20-30 cm dal pavimento (il gas GPL è più pesante dell'aria). Posizione del SE137PM: va fissato a circa 20-30 cm dal soffitto (il gas Metano è più leggero dell'aria). Posizione del SE137PI: va fissato a circa 20-30 cm dal soffitto (il gas Idrogeno è molto più leggero dell'aria). -
Page 4: Description
Central Unit and/or used for the Test and Calibration routine, protected by a code, with F1 e F2 key. NOTES ON THE AVAILABLE MODELS SE137PM (Methane CH ) is calibrated to detect Methane, a gas lighter than air. Its density as to air is 0.55 and its LEL (Lower Explosive Limit) is 4.4%v/v (%volume). -
Page 5: Installation
Models SE137PG and SE137PB should be fixed at 20-30 cm from the floor (LPG and Petrol vapours are heavier than air). Models SE137PM and SE137PI should be fixed at 20-30 cm from the ceiling (Methane and Hydrogen are lighter than air). -
Page 6: Test And Calibration
Istruzione / User’s Manual / Manuel d’utilisation Pag.6/11 IST-2137.PM01.01 irremediably its sensitivity. Some substances produce a temporary loss of sensitivity. This “inhibitors” include Hy- drogen sulphides, Chlorine, Chlorinated hydrocarbons and halogenated compounds. The sensitivity is recovered after a short period of running in clear air. TEST and CALIBRATION PAY ATTENTION: This procedure has to be made with extreme attention and by authorized and trained people;... -
Page 7: Description
F1 et F2. MODÈLES Le SE137PM permet de détecter le méthane (CH gaz naturel). Le méthane est un gaz plus léger que l'air. Sa densité relative à l'air est 0,55 et sa LIE, est 4,4%v/v, exprimé en % Volume. -
Page 8: Installation
Positionnement du SE137PM: il doit être fixé à environ 20-30 cm du plafond le gaz méthane étant plus léger que l'air. Positionnement du SE137PG: il doit être fixé à environ 20-30 cm du plancher, le gaz GPL étant plus lourd que l'air. -
Page 9: Vérifications Et Etalonnage
Istruzione / User’s Manual / Manuel d’utilisation Pag.9/11 IST-2137.PM01.01 VÉRIFICATIONS ET ETALONNAGE Remarque Importante: Toutes les opérations suivantes doivent être exécutées seulement par un personnel compétent et formé, étant donné que durant ces opérations, les sorties relais fonctionneront en provoquant l'activa- tion des asservissements qui leurs sont connectés. - Page 10 Aria / Air = 1 %v/v Sortie (1)) Modèle et Gaz détecté %v/v NOTA / NOTE / REMARQUE SE137PM Metano / Methane / Méthane 0,55 ↑ 0,88 SE137PG Butano / Butane / Butane 1,43 1,4 2,05 ↓ 0,28 SE137PI Idrogeno / Hydrogen / Hydrogène...
- Page 11 Istruzione / User’s Manual / Manuel d’utilisation Pag.11/11 IST-2137.PM01.01 Centrale rivelazione gas Dip Switch Gas Central Unit 1 2 3 4 Centrale de détection ALARM 3 ALARM 1 ALARM 2 Uscita in 4÷20 mA 4÷20 mA Output Sortie en 4÷20 mA Scheda Uscite Relé...
