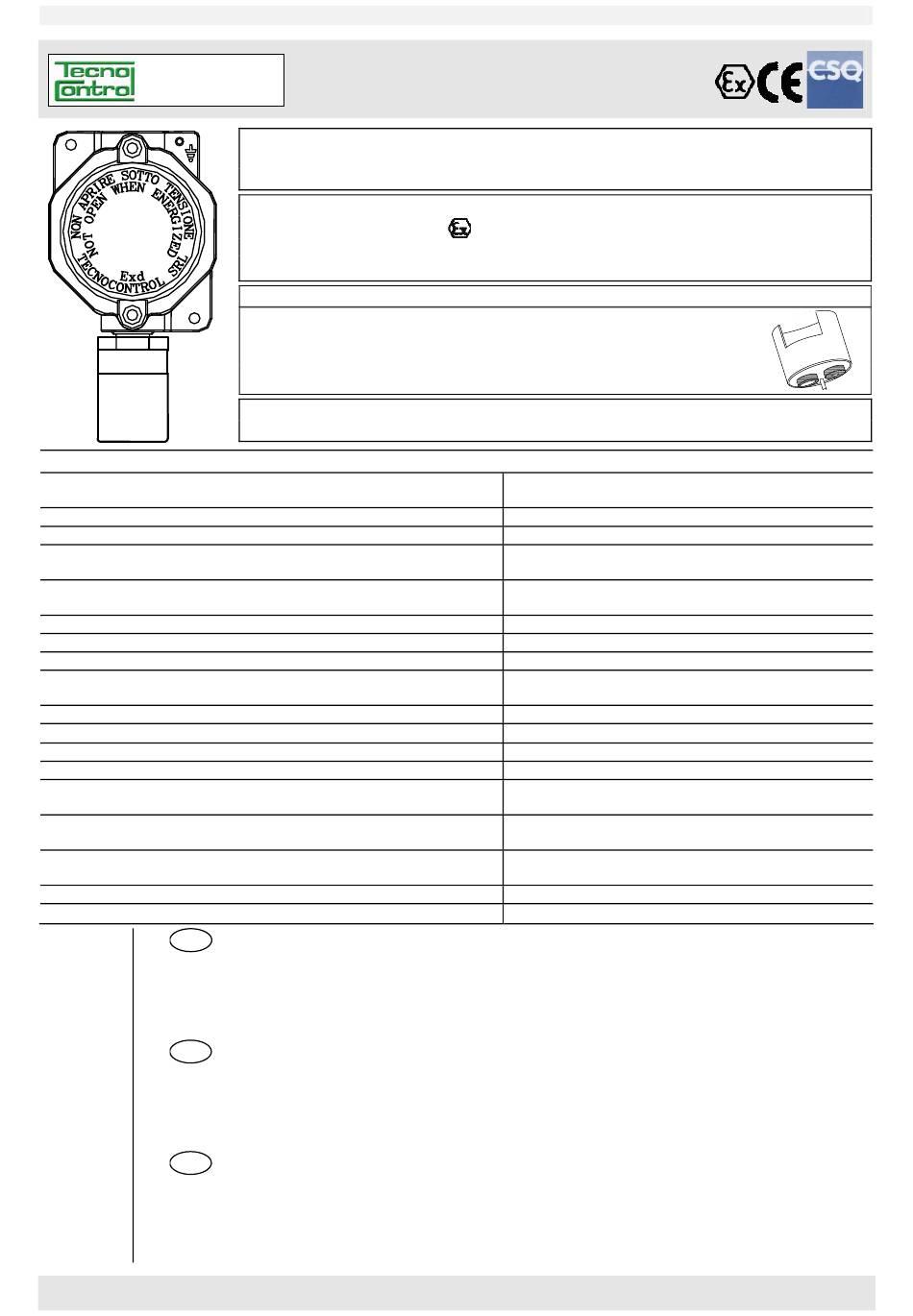

IST-2138.PX04.01/A
(IST-2138.PX04.01-A_SE138PX-H.doc - 15.04.2011)
SE138PX
Caratteristiche tecniche / Technical specifications / Caractéristiques techniques
Alimentazione / Power supply / Alimentation
Sensore / Sensor Type / Capteur
Cartuccia Sensore / Cartridge Sensor / Cartouche capteur
Uscite a Stato solido (Relé)
Solid state Outputs Realys / Sortie Relais solid state
Uscita in Corrente / Current Output / Sortie en mA
Resistenza di carico / load resistor / résistance de charge
Campo di misura / Standard Range / Champ de mesure
Limite Scala / Limits / Limite échelle
Vita media in aria pulita / Average Life in fresh air / Vie moyenne en air pur
Tempo massimo di immagazzinamento
Max Storage Time / Temps maximum de stockage
Tempo di risposta / Response Time / Temps de réponse
Ripetibilità / Repeatability / Répétitivité
Precisione / Accuracy / Précision
Linearità / Linearity / Linéairite
Deriva a lungo termine in aria pulita
Long time drift in fresh air / Dérive à long terme en air pur
Temp./umidità di immagazzinamento / Storage Temp-Humidity
Température et hygrométrie de stockage
Temp./umidità di funzionamento / Operation Temp./Humidity
Température et hygrométrie de fonctionnement
Pressione / Operation Pressure / Pression de fonctionnement
Dimensioni - Peso / Size- Weight / Dimensions du boîtier - poids
NOTE SUI VARI MODELLI..................................................................................................................... 2
FUNZIONAMENTO ................................................................................................................................. 2
INSTALLAZIONE.................................................................................................................................... 3
AVVERTENZE ........................................................................................................................................ 3
VERIFICHE E CALIBRAZIONE .............................................................................................................. 3
DESCRIPTION ............................................................................................................................ 4
NOTES ON THE AVAILABLE MODELS ................................................................................................ 4
OPERATIONAL DESCRIPTION ............................................................................................................. 5
INSTALLATION ...................................................................................................................................... 5
WARNING............................................................................................................................................... 5
TEST and CALIBRATION ...................................................................................................................... 6
MODÈLES............................................................................................................................................... 7
FONCTIONNEMENT .............................................................................................................................. 7
INSTALLATION ...................................................................................................................................... 8
INSTRUCTIONS ..................................................................................................................................... 8
VÉRIFICATIONS ET ETALONNAGE ..................................................................................................... 9
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI)
Istruzione / User's Manual / Manuel d'utilisation
Rivelatore di Gas infiammabili con uscita Relé

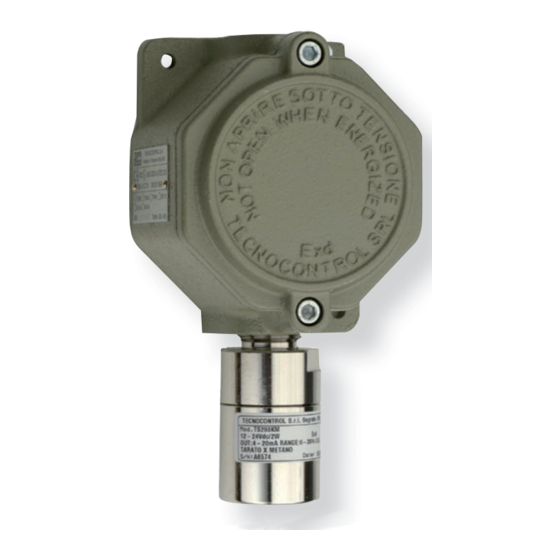

Flammable Gas Detector with output relay
Détecteur ponctuel de gaz inflammables antidéflagrant
Leggere Attentamente e Conservare quest'Istruzione.
Lire avec soin et garder la notice d'istruction
Marcatura ATEX / Ex marking / Marquage ATEX
Numero di Certificazione / Certificate number / numéro du certificat
Modello / Model / Modele
Calibrato per / Calibrated for / Tarée pour
SE138PE
Acetilene
SE138PS
Stirene
Vedi Tabella 4 / seeTable 4 / Tableau 4
SE138PX-H
Con Cartuccia Sensore Sostituibile
Inside Replaceable Cartridge Sensor / Avec Cartouche Capteur échangeable
http:
www.tecnocontrol.it
Please read and keep this manual
II 2G Ex d IIC T6 Gb
CESI 03 ATEX 323 X
/ Acetylene / Acétylène
/ Styrene / Styrène
12÷24Vdc(-10/+15%) 2W / 12÷24Vcc(-10/+15%) 2W
Catalitico Pellistor / Catalytic Pellistor / Catalytique Pellistor
Sostituibile / Replaceable / échangeable
Carico / Load / Charge MAX 24V/1A SPST
4 ÷ 20 mA lineare / Linear / linéaire
50 ohm / 12Vdc (-10%) - 500 ohm / 24Vdc (-10%)
T
< 60 secondi / seconds / secondes
90
Fino al / up to / jusqu'à 90% LIE / LEL
< ± 5 % LIE anno / LEL year / LIE/an
non condensata / non condensed / non condensée
non condensata / non condensed / non condensée
Atmosferica / Atmospheric/ Atmosphérique ±10%
e-mail:
info@tecnocontrol.it
Cartuccia/Cartridge/Cartouche
ZSP02
ZSP03
ZSP02
12÷24Vcc (-10/+15%) 2W
0 ÷ 100 % LIE / LEL
100 % LIE / LEL
5 anni / years / ans
12 mesi / 12 month / 12 mois
5% del segnale / signal
± 10%
-20 ÷ + 55°C / 5 ÷ 95 % RH
-10 ÷ + 50 °C / 10÷90 % RH
190 x 105 x 83 mm / 3 Kg
Tel. 02/26922890 - Fax 02/2133734
Pag.1/12
Advertisement
Table of Contents
Related Manuals for Tecno Control SE138PX
Summary of Contents for Tecno Control SE138PX
-
Page 1: Table Of Contents
Istruzione / User’s Manual / Manuel d’utilisation Pag.1/12 IST-2138.PX04.01/A (IST-2138.PX04.01-A_SE138PX-H.doc - 15.04.2011) Rivelatore di Gas infiammabili con uscita Relé SE138PX Flammable Gas Detector with output relay Détecteur ponctuel de gaz inflammables antidéflagrant Leggere Attentamente e Conservare quest’Istruzione. Please read and keep this manual Lire avec soin et garder la notice d’istruction... -
Page 2: Idescrizione
è mediamente 3,6 ed il suo LIE è circa 1,1%volume. Il suo principale impiego è come monomero per la produzione di numerose materie plastiche. SE138PX-H (Gas Vari) è tarato per rilevare i gas indicati in Tabella 4 ed è utilizzato in ambienti inquinati. -
Page 3: Installazione
Posizione del SE138PS: va fissato a circa 30-40 cm dal pavimento (i vapori di Stirene sono più pesanti dell'aria). Posizione dei SE138PX-H: vanno fissati in alto per gas con densità inferiore a 1 (gas più leggero dell’aria) e in basso con densità superiore a 1 (gas più pesante dell’aria). -
Page 4: Description
(Lower Explosive Limit) is about 1.1% volume. Its main use is as monomer for the production of many plastics. Table 4 SE138PX-H can be calibrated to detect gases in and is used in polluted environments. TECNOCONTROL S.r.l. Via Miglioli 47 SEGRATE ( MI ) -
Page 5: Operational Description
Models SE138PS should be fixed at 20-30 cm from the floor (Stirene vapours are heavier than air). Model SE138PX-H should be fixed in high position with a gas Vapour Density less than 1 (the gas is lighter than air) or in bottom position with a density greater than 1 (the gas is heavier than air) (see Table 4 and 5 column n.4). -
Page 6: Test And Calibration
Istruzione / User’s Manual / Manuel d’utilisation Pag.6/12 IST-2138.PX04.01/A Note: the detector is not able to detect gas leaks occurring outside the room where it is installed, neither inside walls nor under the floor. Important: The catalytic Pellistor sensor operates only in presence of Oxygen. Do not use pure gases or a lighter directly on the sensor since they could damage it irremediably. -
Page 7: Fdescription
3,6 et sa LIE, est 1,1% volume. Son utilisation principale est comme monomère pour la production de nombreuses matières plastiques. Le SE138PX-H à la demande, est étalonnable pour les gaz indiqués au Tableau 4 et est utilisé dans des environ- nements pollués. -
Page 8: Installation
Positionnement du SE138PS: il doit être fixé à environ 20-30 cm du plancher, le gaz stirene étant plus lourd que l'air. Positionnement du SE138PX-H: il doit être fixé en position haute, avec une densité de vapeur de gaz à moins de 1 (le gaz est plus léger que l'air) ou en bas, avec une densité... -
Page 9: Vérifications Et Etalonnage
Istruzione / User’s Manual / Manuel d’utilisation Pag.9/12 IST-2138.PX04.01/A VÉRIFICATIONS ET ETALONNAGE Remarque Importante: Toutes les opérations suivantes doivent être exécutées seulement par un personnel compétent et autorisé, étant donné que durant ces opérations, les sorties relais fonctionneront en provoquant l'ac- tivation des asservissements qui leurs sont connectés. - Page 10 %vol Aria / Air = 1 Modèle et Gaz détecté SE138PE Acetilene / Acetylene 1,59 2,30 0,90 ↑ 0,46 89,6 8,96 SE138PX-H 1,4-Diossano / 1,4-dioxane 2,21 2,10 3,00 ↓ 0,42 110,4 11,04 Acetaldeide (Aldeide acetica) / Acetaldehyde 1,57 4,00 1,52 ↓...
- Page 11 Istruzione / User’s Manual / Manuel d’utilisation Pag.11/12 IST-2138.PX04.01/A TESTmA Uscita Densità / Density Modello e Gas Rilevato 20%LIE/LEL “K” Densité (TP1/TP2) Output/Sortie /LEL Model and detected Gas %vol %vol Aria / Air = 1 Modèle et Gaz détecté Ciclopropano Cyclopropane 1,34 2,40 1,45...
- Page 12 Istruzione / User’s Manual / Manuel d’utilisation Pag.12/12 IST-2138.PX04.01/A Imbocco Femmina ¾” Gas Conico UNI 6125 ”¾” UNI 6125 Female Gas Conical Thread Entrée femelle ¾” Gaz Conique UNI 6125 Dip Switch Centrale rivelazione gas Gas Central Unit Scheda Uscite Relé 1 2 3 4 Centrale de détection Relays Output Board...
