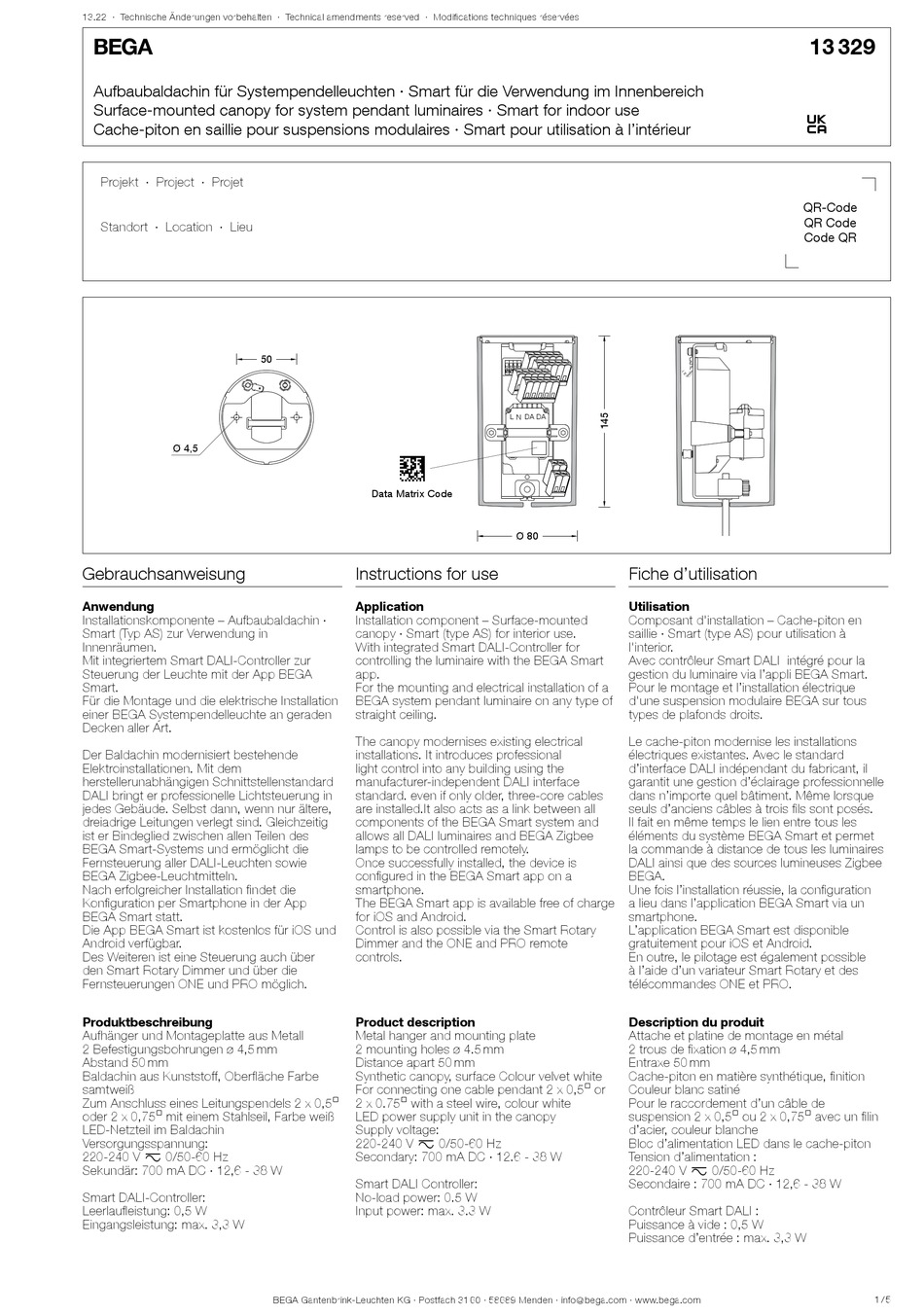

BEGA 13 329 Instructions For Use

13.22 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Aufbaubaldachin für Systempendelleuchten · Smart für die Verwendung im Innenbereich
Surface-mounted canopy for system pendant luminaires · Smart for indoor use
Cache-piton en saillie pour suspensions modulaires · Smart pour utilisation à l'intérieur
Projekt · Project · Projet
Standort · Location · Lieu
Ø 4,5
Gebrauchsanweisung
Anwendung
Installationskomponente – Aufbaubaldachin ·
Smart (Typ AS) zur Verwendung in
Innenräumen.
Mit integriertem Smart DALI-Controller zur
Steuerung der Leuchte mit der App BEGA
Smart.
Für die Montage und die elektrische Installation
einer BEGA Systempendelleuchte an geraden
Decken aller Art.
Der Baldachin modernisiert bestehende
Elektroinstallationen. Mit dem
herstellerunabhängigen Schnittstellenstandard
DALI bringt er professionelle Lichtsteuerung in
jedes Gebäude. Selbst dann, wenn nur ältere,
dreiadrige Leitungen verlegt sind. Gleichzeitig
ist er Bindeglied zwischen allen Teilen des
BEGA Smart-Systems und ermöglicht die
Fernsteuerung aller DALI-Leuchten sowie
BEGA Zigbee-Leuchtmitteln.
Nach erfolgreicher Installation findet die
Konfiguration per Smartphone in der App
BEGA Smart statt.
Die App BEGA Smart ist kostenlos für iOS und
Android verfügbar.
Des Weiteren ist eine Steuerung auch über
den Smart Rotary Dimmer und über die
Fernsteuerungen ONE und PRO möglich.
Produktbeschreibung
Aufhänger und Montageplatte aus Metall
2 Befestigungsbohrungen ø 4,5 mm
Abstand 50 mm
Baldachin aus Kunststoff, Oberfläche Farbe
samtweiß
Zum Anschluss eines Leitungspendels 2 x 0,5@
oder 2 x 0,75@ mit einem Stahlseil, Farbe weiß
LED-Netzteil im Baldachin
Versorgungsspannung:
220-240 V x 0/50-60 Hz
Sekundär: 700 mA DC · 12,6 - 38 W
Smart DALI-Controller:
Leerlaufleistung: 0,5 W
Eingangsleistung: max. 3,3 W
50 50
Data Matrix Code
Instructions for use

Application

Installation component – Surface-mounted
canopy · Smart (type AS) for interior use.
With integrated Smart DALI-Controller for
controlling the luminaire with the BEGA Smart
app.
For the mounting and electrical installation of a
BEGA system pendant luminaire on any type of
straight ceiling.
The canopy modernises existing electrical
installations. It introduces professional
light control into any building using the
manufacturer-independent DALI interface
standard. even if only older, three-core cables
are installed.It also acts as a link between all
components of the BEGA Smart system and
allows all DALI luminaires and BEGA Zigbee
lamps to be controlled remotely.
Once successfully installed, the device is
configured in the BEGA Smart app on a
smartphone.
The BEGA Smart app is available free of charge
for iOS and Android.
Control is also possible via the Smart Rotary
Dimmer and the ONE and PRO remote
controls.

Product description

Metal hanger and mounting plate
2 mounting holes ø 4.5 mm
Distance apart 50 mm
Synthetic canopy, surface Colour velvet white
For connecting one cable pendant 2 x 0,5@ or
2 x 0.75@ with a steel wire, colour white
LED power supply unit in the canopy
Supply voltage:
220-240 V x 0/50-60 Hz
Secondary: 700 mA DC · 12.6 - 38 W
Smart DALI Controller:
No-load power: 0.5 W
Input power: max. 3.3 W
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
L N DA DA
Ø 80 Ø 80
Fiche d'utilisation
Utilisation
Composant d'installation – Cache-piton en
saillie · Smart (type AS) pour utilisation à
l'interior.
Avec contrôleur Smart DALI intégré pour la
gestion du luminaire via l'appli BEGA Smart.
Pour le montage et l'installation électrique
d'une suspension modulaire BEGA sur tous
types de plafonds droits.
Le cache-piton modernise les installations
électriques existantes. Avec le standard
d'interface DALI indépendant du fabricant, il
garantit une gestion d'éclairage professionnelle
dans n'importe quel bâtiment. Même lorsque
seuls d'anciens câbles à trois fils sont posés.
Il fait en même temps le lien entre tous les
éléments du système BEGA Smart et permet
la commande à distance de tous les luminaires
DALI ainsi que des sources lumineuses Zigbee
BEGA.
Une fois l'installation réussie, la configuration
a lieu dans l'application BEGA Smart via un
smartphone.
L'application BEGA Smart est disponible
gratuitement pour iOS et Android.
En outre, le pilotage est également possible
à l'aide d'un variateur Smart Rotary et des
télécommandes ONE et PRO.
Description du produit
Attache et platine de montage en métal
2 trous de fixation ø 4,5 mm
Entraxe 50 mm
Cache-piton en matière synthétique, finition
Couleur blanc satiné
Pour le raccordement d'un câble de
suspension 2 x 0,5@ ou 2 x 0,75@ avec un filin
d'acier, couleur blanche
Bloc d'alimentation LED dans le cache-piton
Tension d'alimentation :
220-240 V x 0/50-60 Hz
Secondaire : 700 mA DC · 12,6 - 38 W
Contrôleur Smart DALI :
Puissance à vide : 0,5 W
Puissance d'entrée : max. 3,3 W
13 329
é
QR-Code
QR Code
Code QR
1 / 5
