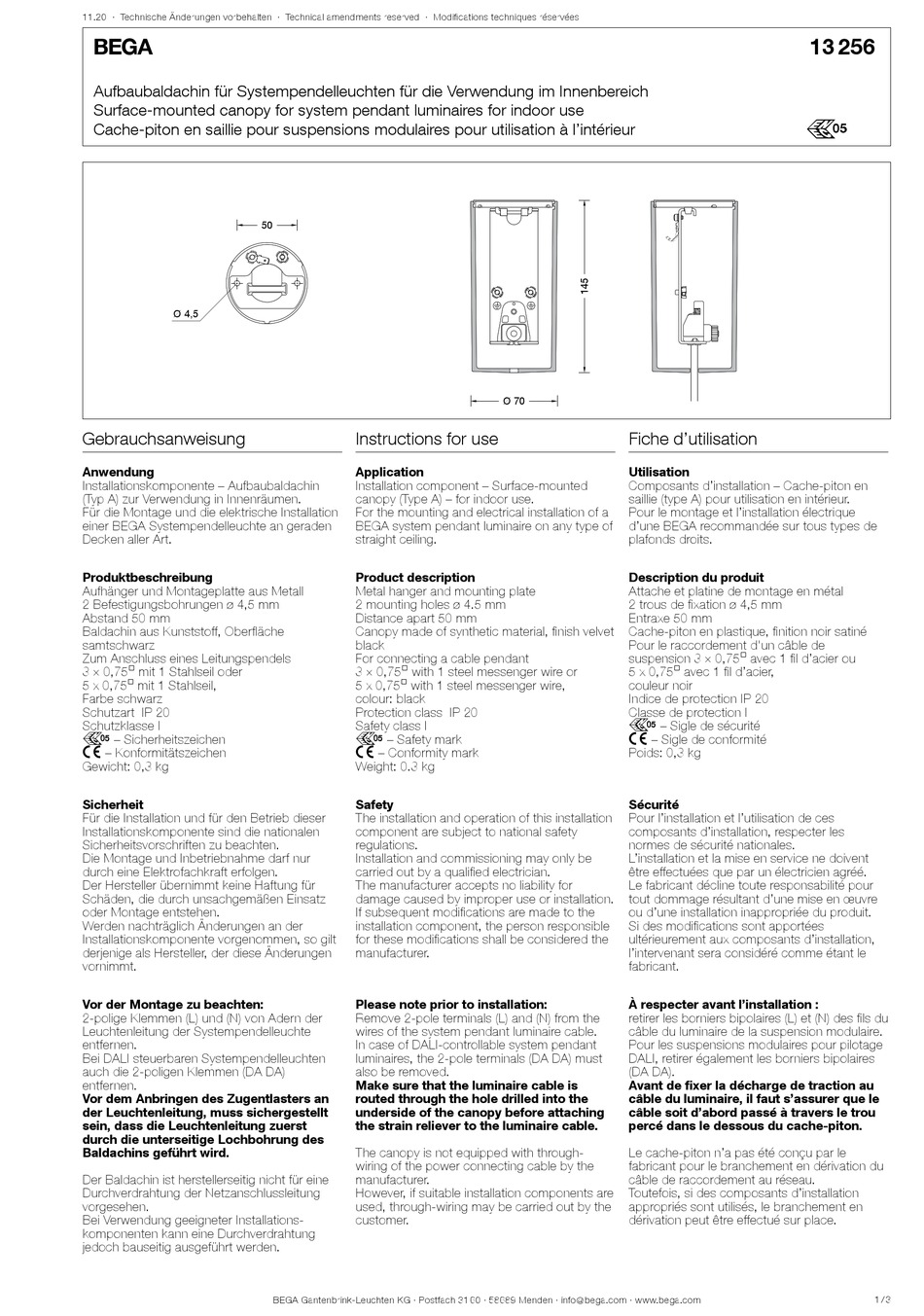

BEGA 13 256 Instructions For Use

11.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Aufbaubaldachin für Systempendelleuchten für die Verwendung im Innenbereich
Surface-mounted canopy for system pendant luminaires for indoor use
Cache-piton en saillie pour suspensions modulaires pour utilisation à l'intérieur
Ø 4,5
Gebrauchsanweisung
Anwendung
Installationskomponente – Aufbaubaldachin
(Typ A) zur Verwendung in Innenräumen.
Für die Montage und die elektrische Installation
einer BEGA Systempendelleuchte an geraden
Decken aller Art.
Produktbeschreibung
Aufhänger und Montageplatte aus Metall
2 Befestigungsbohrungen ø 4,5 mm
Abstand 50 mm
Baldachin aus Kunststoff, Oberfläche
samtschwarz
Zum Anschluss eines Leitungspendels
3 × 0,75@ mit 1 Stahlseil oder
5 x 0,75@ mit 1 Stahlseil,
Farbe schwarz
Schutzart IP 20
Schutzklasse I
å – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 0,3 kg
Sicherheit
Für die Installation und für den Betrieb dieser
Installationskomponente sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Installationskomponente vorgenommen, so gilt
derjenige als Hersteller, der diese Änderungen
vornimmt.
Vor der Montage zu beachten:
2-polige Klemmen (L) und (N) von Adern der
Leuchtenleitung der Systempendelleuchte
entfernen.
Bei DALI steuerbaren Systempendelleuchten
auch die 2-poligen Klemmen (DA DA)
entfernen.
Vor dem Anbringen des Zugentlasters an
der Leuchtenleitung, muss sichergestellt
sein, dass die Leuchtenleitung zuerst
durch die unterseitige Lochbohrung des
Baldachins geführt wird.
Der Baldachin ist herstellerseitig nicht für eine
Durchverdrahtung der Netzanschlussleitung
vorgesehen.
Bei Verwendung geeigneter Installations-
komponenten kann eine Durchverdrahtung
jedoch bauseitig ausgeführt werden.
50 50
Instructions for use
Application
Installation component – Surface-mounted
canopy (Type A) – for indoor use.
For the mounting and electrical installation of a
BEGA system pendant luminaire on any type of
straight ceiling.
Product description
Metal hanger and mounting plate
2 mounting holes ø 4.5 mm
Distance apart 50 mm
Canopy made of synthetic material, finish velvet
black
For connecting a cable pendant
3 × 0,75@ with 1 steel messenger wire or
5 x 0,75@ with 1 steel messenger wire,
colour: black
Protection class IP 20
Safety class I
å – Safety mark
c – Conformity mark
Weight: 0.3 kg
Safety
The installation and operation of this installation
component are subject to national safety
regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to the
installation component, the person responsible
for these modifications shall be considered the
manufacturer.
Please note prior to installation:
Remove 2-pole terminals (L) and (N) from the
wires of the system pendant luminaire cable.
In case of DALI-controllable system pendant
luminaires, the 2-pole terminals (DA DA) must
also be removed.
Make sure that the luminaire cable is
routed through the hole drilled into the
underside of the canopy before attaching
the strain reliever to the luminaire cable.
The canopy is not equipped with through-
wiring of the power connecting cable by the
manufacturer.
However, if suitable installation components are
used, through-wiring may be carried out by the
customer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 70 Ø 70
Fiche d'utilisation
Utilisation
Composants d'installation – Cache-piton en
saillie (type A) pour utilisation en intérieur.
Pour le montage et l'installation électrique
d'une BEGA recommandée sur tous types de
plafonds droits.
Description du produit
Attache et platine de montage en métal
2 trous de fixation ø 4,5 mm
Entraxe 50 mm
Cache-piton en plastique, finition noir satiné
Pour le raccordement d'un câble de
suspension 3 × 0,75@ avec 1 fil d'acier ou
5 x 0,75@ avec 1 fil d'acier,
couleur noir
Indice de protection IP 20
Classe de protection I
å – Sigle de sécurité
c – Sigle de conformité
Poids: 0,3 kg
Sécurité
Pour l'installation et l'utilisation de ces
composants d'installation, respecter les
normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement aux composants d'installation,
l'intervenant sera considéré comme étant le
fabricant.
À respecter avant l'installation :
retirer les borniers bipolaires (L) et (N) des fils du
câble du luminaire de la suspension modulaire.
Pour les suspensions modulaires pour pilotage
DALI, retirer également les borniers bipolaires
(DA DA).
Avant de fixer la décharge de traction au
câble du luminaire, il faut s'assurer que le
câble soit d'abord passé à travers le trou
percé dans le dessous du cache-piton.
Le cache-piton n'a pas été conçu par le
fabricant pour le branchement en dérivation du
câble de raccordement au réseau.
Toutefois, si des composants d'installation
appropriés sont utilisés, le branchement en
dérivation peut être effectué sur place.
13 256
å
1 / 3
