VDR DATA RECORDING UNIT VR-5020
(applicable to serial no. 5000 - 9999)
This technical information shows you how to modify the VR-5020.
Inner Capsule Modification Kit (Type: OP24-17-1, Code No. 000-038-228, for 6G
No.
Name
1
Inner Capsule Assy.
2
Repeater Board
3
4
Repeater Cover(2)
5
6
7
8
Barrel Gasket
9
Liner Sheet
10
Protective Ring (jig)
11
Fixing Plate
12
Thermal Insulator Top
13
Thermal Insulator(2)
14
Reflective Tape
15
Pan Head Screw
16
Washer Head Screw
17
18
Silicone Grease
19
Necessary tools
• Phillips Screwdriver
• Slotted-head Screwdriver (total length less than 90 mm) • Box Cutter
• Hex Wrench (diagonal 5 mm)
• Protective Mask, Protective Goggles, Rubber Gloves
• Cellophane tape
All brand and product names are trademarks, registered trademarks or service marks of their respective holders.
Modification Procedure
TOP
Projection
Post
BOTTOM
Type: OP24-46, Code No. 000-038-230, for 9G)
OP24-17-1-1 (for 6G)
OP24-17-2-1 (for 9G)
24-004-1243-2
24-004-1244-2
24-004-1245-1
24-004-1228-1
24-004-1232-1
24-004-1214-4
24-004-1229-0
24-004-1505-0
24-004-1246-0
24-004-1247-0
24-004-1292-0
KS-650N-100 (100 g)
KE-45-W-100 (100 g)
www.furuno.com
Data Recording Unit VR-5020
Type
001-065-820-00
001-065-830-00
001-119-590-00
100-347-102-10
100-347-112-10
100-347-121-10
100-333-621-10
100-333-641-10
100-312-574-10
100-333-630-10
100-348-070-10
100-348-050-10
100-348-060-10
100-348-070-10
000-172-199-10
000-170-095-10
000-163-167-10
000-192-662-10
000-166-579-10
000-166-578-10
• Plastic Head Hammer
• Ethyl Alcohol
• Waste Cloths
• Torque wrench (10.0 Nm adjustable)
Nameplate
Code No.
Qty
1
1
1
1
1
1
1
1
1
1
1
1
1
1
10
2
1
1
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VR-5020 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Furuno VR-5020

Summary of Contents for Furuno VR-5020

  • Page 1: Table Of Contents

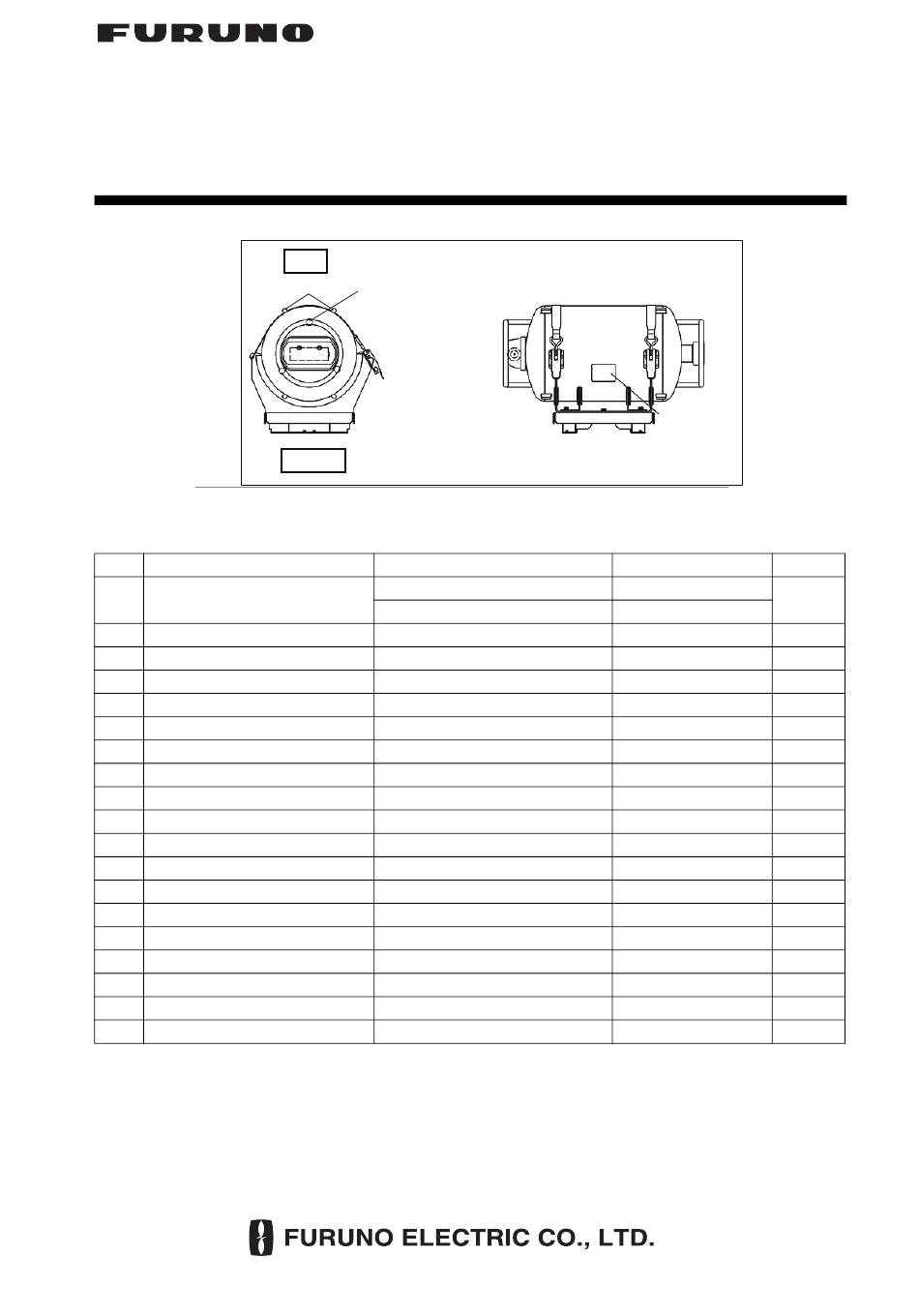

    VDR DATA RECORDING UNIT VR-5020 Modification Procedure (applicable to serial no. 5000 - 9999) This technical information shows you how to modify the VR-5020. Projection Post Nameplate BOTTOM Data Recording Unit VR-5020 Inner Capsule Modification Kit (Type: OP24-17-1, Code No. 000-038-228, for 6G Type: OP24-46, Code No.
  • Page 2 1. How to disassemble the barrel housing cover Hinge pin Remove the hinge pins from the barrel fasteners to open the fasteners. Fastener Acoustic beacon Release the barrel fasteners. Stand the DRU so the acoustic beacon is DOWN. Barrel fastener Peel the reflective tape off the Mark alignment points on both bottom top of the upper part of the...

  • Page 3: Repeater Cover

    2-1. How to remove the repeater box from the barrel housing cover Repeater box Unfasten four screws (M3) from the repeater box. Note: Mark the direction of cable entry inside the barrel cover. Unfasten two screws (M4) from the cable fixing plate. Disconnect the cable.
  • Page 4 Remove board screws (M3, 4 pcs.) from the repeater box, and remove the repeater board. (Dispose of the Repeat- er board) Remove the 2 screws for the cover mounting washer (M4) Note: Discard cover mounting washer Remove the repeater box (base).
  • Page 5 4. How to disassemble the data recorder Remove the thermal insulator(2). Thermal insulator(2) Thermal insulator(1) Handle the thermal insulator with care; it breaks easily. If the Notes on handling the thermal insulators insulator is damaged, see page - Do not wet the insulators. 10 for how to judge if it is usable.
  • Page 6 5. How to assemble the data recorder Insert the thermal insulator top, As shown below, position notch in thermal insulator top so that it noting the direction. is at center of top right two screw holes (* in figure) on barrel Note: Align the notch of housing.
  • Page 7 Remove the protective ring. Protective ring Set the stuffing in the cable entry groove. Set stuffing in groove. Adhere the thermal insulator(2) with adhesive (TB5211(SP) Thermal 50G). insulator(2) Fasten the fixing plate (24-004-1246-0). Fixing plate Adhesive Note: 1. Be carefel that cable does not pinch.

  • Page 8: Cover Fixing Washer 24-004-1245-1

    6. How to assemble the repeater box Wipe the barrel housing cover Coat all around edges with adhesive with ethyl alcohol. 2-3 mm in width. Coat the repeater cover(1) (24-004-1243-2) with adhesive (TB5211(SP) 50G). Barrel housing direction Projection Post How to position the barrel housing cover and repeater cover(1).

  • Page 9: Adhesive

    Plug the connector from the inner capsule into the Repeater board. Coat the neck of the Coat all around connector with adhesive with adhesive (TB5211(SP) 50G). (5 mm width) TORQUE: 0.59 N Set the Repeater board to the four posts on the repeater cover (1).
  • Page 10 Put the stuffing around the repeater Cable details cover. Set the stuffing so the repeater cover is visible. Put the blanket on the stuffing so that its edge is below the Put stuffing so that Liner sheet difference in level in repeater cover is visible.
  • Page 11 Wipe the barrel housing with ethyl Reflective tape alcohol. Attach the reflective tape as shown in the illustration. Note: Affix reflective tape included in the kit. How to fasten DRU to Fasten DRU to mounting bracket mounting bracket VIEW Center (visible) Mount so the flat part touches Barrel housing DATA RECORDER UNIT...

  • Page 12: Silicone Sealant

    Check Sheet 1. Barrel housing (capsule) cover removal 1. Make alignment markings before removing • 1 on cover and main body  2. Do not lose the O-ring of the screw plug and confirm • M8 x 8  that there is no dust 3.
  • Page 13 10. Confirm screw plug is fastened correctly • Fasten loosely, then tighten finally.  11. Manage screw plug torque pressure • Torque pressure: 10.0N m, M8 x 8  12. Change reflective tape • ...
  • Page 14 This page is intentionally left blank.
  • Page 15 ⑤押え板とケーブル位置確認。 □ 押え板横からケーブルがでること。 ⑥バレルパッキンとバレルカバーに付着しているゴミを除去。 □ ⑦カバーとパッキンにグリース塗布。 □ ⑧嵌合時にケーブルが噛んでいないか。 □ ⑨スクリュープラグの O リングにグリス塗布。 8 箇所 □ ⑩スクリュープラグの締め方確認。 □ 本締め 確認締め ⑪スクリュープラグの締付けトルク管理。 □ 締付けトルク：10.0N・m M8×8 箇所 ⑫反射シールの貼り替え。 □...
  • Page 16 1. バレルハウジング(カプセル)のカバー取り外し 本体とカバー各 1 箇所。 ①取り外す前に位置合わせマーキング。 □ ②スクリュープラグの O リング紛失、ゴミ付着注意。 M8×8 個 □ ③バルク、ブランケットは再利用するのでビニール等に入れて保 □ 管する。 ④バルク、ブランケットが濡れていないか、湿っていないか確認。 □ 不良の場合はカプセル交換。 2-1. リピータボックスの取り外し ①リピータボックスに黒色タイプとステンレスタイプがあるので □ 確認。 ②ケーブル挿入口の方向をバレルカバー内側に記載すること。 2-2. リピータボックス(黒色タイプ) の取り外し ①ケーブル挿入口の方向をバレルカバー内側に記載すること。 □ 3. バレルパッキンの交換 ①旧パッキンは新パッキンに交換。 □ 4. データ記録器の分解 ①WDS 断熱材は水にぬらさない。 □ ②ケーブル出口は位置マーキングをカプセル本体側にする。 □...
  • Page 17 脱脂後、ＤＲU 上側の反射シートを貼 り付ける。 反射シート ３１５０－A ２．５ｍ 注) キット内の反射シートを貼ること。 ＤＲU を元のように防振台に取り付け る。 VR-3000/3000S の装備要領書を参照して、DCU からの IEEE1394 ケーブルを接続する。キットの中のシリコ ンゴム KE-45-W-100 は、ケーブルを接続したあと接続箇所に塗布する。 WDS 断熱材（２） の使用可否限度 写真の破損程度までなら使用可能 （これ以上破損した場合は、新品を調達して交 換する）...
  • Page 18 リピータカバーが見えるようにバルク をバレルカバーに詰める。 ケーブルについて バルクの上にブランケットを載せ、外 周部をバレルカバーの段差の下に潜 りこませる。 その上に隔壁シートを載せ、外周部を バレルカバーの段差の下に潜りこま せる。 隔壁シート リピータカバーが見える ようにバルクを詰める 注) ① ブランケットとバルクは再利用。 ② リピータボックスの下部にもバル 地側 クを押し込むこと。 ブランケット ③ 隔壁シートでしっかり押さえ込む ケーブルはバレルカバーの地側から 右回り（時計回り）に 45°の位置より こと。 出す バレルハウジングの方向 突起  支柱          天側 注意！  作業時は防塵マスク、防塵メガネ、   地側 天然ゴム手袋を使用すること。 支柱...
  • Page 19 インナーカプセルから出ているケーブ ルのコネクタをリピータ基板に差し込 み、コネクタ根元に接着剤 （TB5211(SP) 50G）を塗布する。 接着剤 全周５ｍｍ リピータカバー（１）のボス４箇所とリピ 参考 締付トルク 0.59N・m ータ基板の位置を合わせ、＋ナベＰタ イトザツキ（３x１０、４個）で取り付け る。 リピータカバー（２）(24-004-1244-2) の 凸 部 に 薄 く 接 着 剤 （ TB5211(SP) 50G）を塗布したあと、リピータカバー （2）をリピータカバー（1）にかぶせる。 凸部に薄く接着剤を塗布 5～8mm 接着剤盛り 接着剤を塗布 ＋ナベＰタイトザツキ（３x１０、６個）で 参考 リピータカバー（２）を取り付ける。 締付トルク 0.59N・m （はみ出た接着剤はふき取る）...
  • Page 20 ６．リピータボックスの組立 バレルカバーはエチルアルコール で脱脂し、リピータカバー（１） 接着剤をｶﾄﾞ部 全 周 に 2 ～ (24-004-1243-2)に接着剤 3mm 塗布 （TB5211(SP) 50G）を塗る。 注）シリコンゴムをきれいにはがし てから再塗布のこと。 バレルカバーとリピータカバー（１）の バレルハウジング方向表示図 位置を合わせて置く。 突起 天 側 支柱 天側 リピータカバーのケーブルの 地 側 出口が地側になるように取り 地側 付ける 支柱 1 本の側が天側、2 本の側が地側 カバー取付座金をリピータカバー（１） の穴に置き、ナベセムスＡネジ（Ｍ４x カバー取付座金 １ ０ 、 ２ 個 ） に 接 着 剤 （ TB5211(SP) 50G）を塗布して取り付ける。...
  • Page 21 ＷＤＳ保護リングを外し、ケーブル出 WDS 保護リング 溝部にバルクを充填する 口の溝部にバルク(バレルハウジン グカバー内にあったものを少々)を充 填する。 ＷＤＳ断熱材（２）をキットの接着剤 （TB5211(SP) 50G）で接着し、押え板 （24-004-1246-0）を取り付ける。 接 着 断熱材(2) 注) 接着剤 押え板 ① ケーブルが噛まないように注意 すること。 ② 押 え 板 (24-004-1246-0) と ケ ー ブル位置に注意。押え板の直ぐ 右側からケーブルが出てくる。 押え板はケーブル出口の横に取り 付ける...
  • Page 22 ５． データ記録器の組立 方向に注意してＷＤＳ断熱材トップを 下図のようにＷＤＳ断熱材トップの溝が バレルハウジングに入れる。 バレルハウジングの天側右側のネジ穴２ 箇所（※印）のセンターに来るように合わ 注) ＷＤＳ断熱材トップの溝位置と せる バレルハウジングの位置を合わせる 地側 こと。 溝 バレルハウジングの方向 WDS 断熱材トップ  ﾈｼﾞ穴 突起 支柱       天側 溝位置とセン ｾﾝﾀｰ タ ー を 合 わ （目視） せる。 天側 ﾈｼﾞ穴 地側 支柱 1 本の側が天側、2 本の側が地側 溝...
  • Page 23 4. データ記録器の分解 ＷＤＳ断熱材（２）を外す。 ＷＤＳ断熱材（1） ＷＤＳ断熱材（２） （断熱材は壊れやすいので取扱いに注意 のこと。欠けた場合など、それが使用可能 ＷＤＳ断熱材取扱い厳守事項 かどうかは 12 ページを参照） ・ 水に濡らさないこと 注) ・ 作業時は防塵マスク、防塵メガネ、 ① 断熱材は水に濡らさないこと。 天然ゴム手袋を使用すること 濡らすと収縮する。 ② ケーブル出口は位置マーキング を筐体側にしておくこと。 ＷＤＳ断熱材（１）の一番上を、カッタ ーナイフ等で削り取り、石膏ポット(イ ンナーカプセル組品)を持ってまっす ぐ取り出す。 カッターの刃を斜めにして石 カッター等で削り取り、 膏ポットの縁に当てて削り取 石膏ポットを持ってまっすぐ 注) る。 に取り出す ① インナーカプセル組品を取り出 す作業には 2 名必要。 ② 取出す時は垂直に引き上げるこ と。回転させて引き上げると内...
  • Page 24 3. バレルパッキンの交換  (6G: 製造番号 6898 以前、9G: 6959 以前)  バレルパッキンを外し、バレルカバ ーのパッキン嵌合部をアルコールで 旧バレルパッキン（Ａ矢視） 脱脂する。 オイルコンパウンド（シリコングリス ＫＳ－６５０Ｎ-100）を嵌合部全周と キットのバレルパッキンに塗布し、バ レルパッキンを挿入する。 注) ① 旧バレルパッキンの場合は新バ レルパッキン（24-004-1214-4） に 必ず交換すること。 ②汚れがひどい場合は丁寧に嵌合 新バレルパッキン（Ａ矢視） 部をアルコールで脱脂洗浄するこ と。 Ａ...
  • Page 25 2-2. リピータボックスの取外し(バレルカバー内) (黒色タイプ: 6G 製造番号 7127 以降、9G 製造番号 7366 以降) リピータボックスのカバーのネジ リピータカバー （ Ｍ３、６個）を外し、 カバーを外 す。 (カバーは廃棄) 注) リピータボックスへのケーブル 挿入口の方向を示すマークをバレ ルカバー内側に記入すること。 丸で示した溝にマイナスドライ バを入れてこじあける リピータボックスの基板固定ネジ （Ｍ３、４個）を外し、リピータ基板 を外す。 （リピータ基板は廃棄） カバー取付座金のネジ（Ｍ４、２ 個）を外す。 注) カバー取付座金は廃棄する。 リピータボックス(台座部)をバレル カバーから外す。 （リピータボックス(台座部)は廃棄）...
  • Page 26 バレルカバーの隔壁シート（透明）と バルク ブランケット ブランケットを取り除き、その下のバ ルクもすべて取り除く。 注) ① 隔壁シート、バルク、ブランケット 隔壁シート は再利用するので廃棄しないこ と。 ② バルク、ブランケットが湿ってい 注意！  る場合はカプセル毎交換する。 作業時は防塵マスク、防塵メガネ、 ③ バルク、ブランケットは完全に取 天然ゴム手袋を使用すること。 り除くこと。 2-1. リピータボックスの取外し(バレルカバー内) リピータボックスのネジを外す リピータボックス （Ｍ３、４個）。 注) リピータボックスへのケーブル挿入 口の方向を示すマークをバレルカバ ー内側に記入すること (マジックペ ンなどを使用)。 リピータカバーにあるケーブル押 え板のネジ（Ｍ４、２個）を外し、ケ ーブルを抜く。 リピータボックス(台座部)をバレル カバーから外す。 (リピータボックスは廃棄)
  • Page 27 1. バレルハウジング(カプセル)のカバー取外し  バレルファスナーのヒンジピンを外 ヒンジピン し、アジャストファスナーを開く。 アジャスト ファスナー バレルファスナーを外してビーコンが ビーコン 上 下になるようにデータ記録器(DRU) を立てる。 バレルファスナー DRU 上側の反射シートをはがす。 位置合わせマーキング バレル 天側に位置合わせのマーキングを カバー する。 次に、六角レンチ（対辺５ｍｍ）でス クリュープラグ（８個）を外す。 注) ① スクリュープラグ、O リングは再 スクリュープラグ 上側の反 ＳＦＭＳ－Ｍ８ ８個 射シート 利用するので廃棄しないこと。 （Ｏリングあり） ② スクリュープラグには O リングが あることに注意。 ③ O リングにはゴミが付着しないよ うに注意すること。...

  • Page 28: 24P0080(Lf)-77 *Hand 001-119-590-00

    VDR データ記録器 VR-5020 改造要領 製造番号 5000～9999 号機 本書は のユニットに適応されます。本書ではデータ記録器に不具合が発生したとき、現 地にて内部を改造する手順を説明します。 天側 突起 支柱 銘板 地側 ◆ インナーカプセル改造キット（型式：OP24-17-1、コード番号：000-038-228 6G 用） （型式：OP24-46、コード番号：000-038-230 9G 用） 名称 型式 コード番号 数量 インナーカプセル組品 OP24-17-1-1(6G 用) 001-065-820-00 OP24-17-2-1(9G 用) 001-065-830-00 リピータ基板 24P0080(LF)-77 *HAND 001-119-590-00 リピータカバー（１） 24-004-1243-2 100-347-102-10 リピータカバー（２）...
